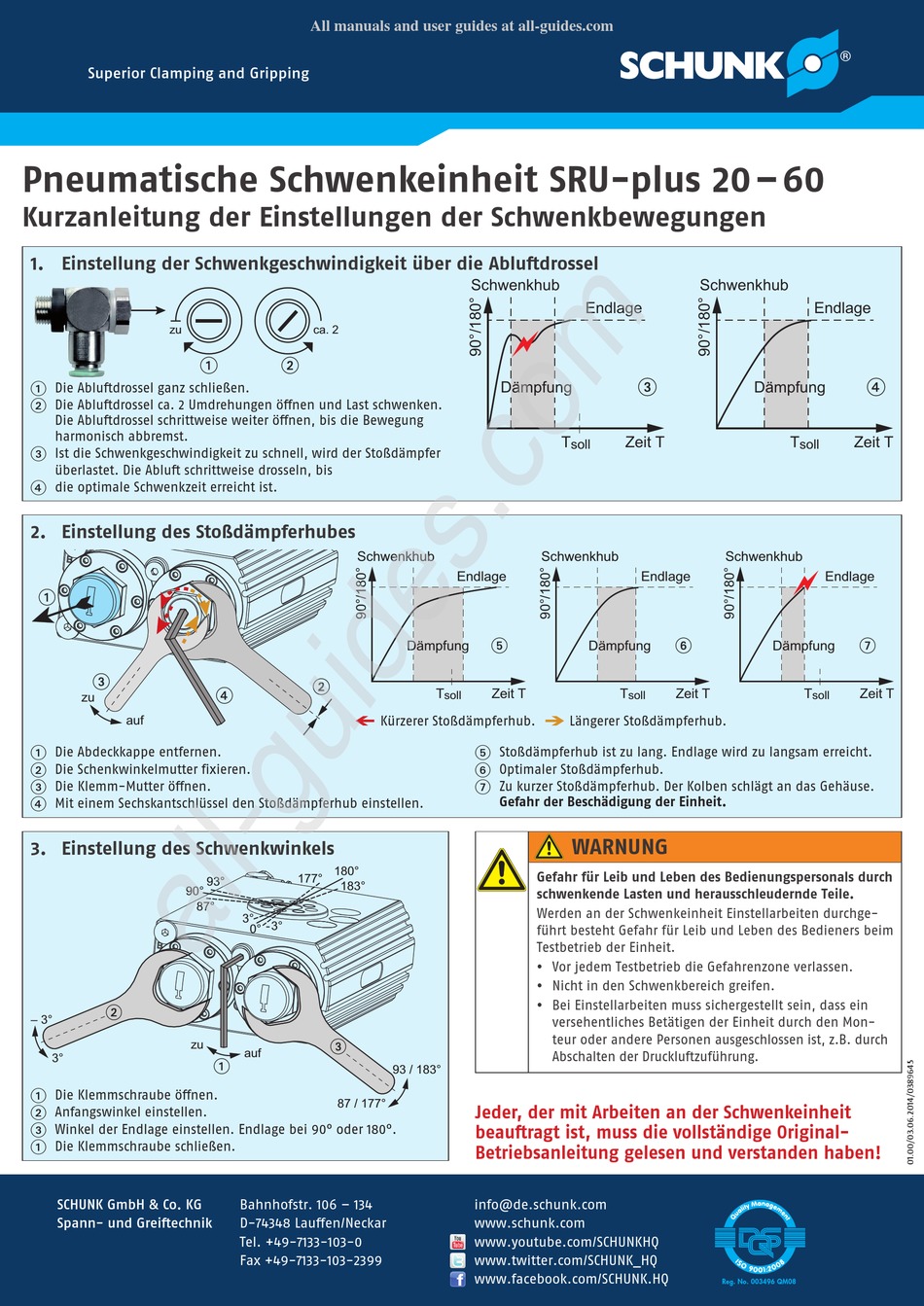

SCHUNK SRU-plus 20-60 Kurzanleitung

Superior Clamping and Gripping
Pneumatische Schwenkeinheit SRU-plus 20 – 60
Kurzanleitung der Einstellungen der Schwenkbewegungen
1. Einstellung der Schwenkgeschwindigkeit über die Abluftdrossel
zu
Die Abluftdrossel ganz schließen.
1
Die Abluftdrossel ca. 2 Umdrehungen öffnen und Last schwenken.
2
Die Abluftdrossel schrittweise weiter öffnen, bis die Bewegung
harmonisch abbremst.
Ist die Schwenkgeschwindigkeit zu schnell, wird der Stoßdämpfer
3
überlastet. Die Abluft schrittweise drosseln, bis
die optimale Schwenkzeit erreicht ist.
4
2. Einstellung des Stoßdämpferhubes
zu
auf
Die Abdeckkappe entfernen.
1
Die Schenkwinkelmutter fixieren.
2
Die Klemm-Mutter öffnen.
3
Mit einem Sechskantschlüssel den Stoßdämpferhub einstellen.
4
3. Einstellung des Schwenkwinkels
90°
– 3°
zu
3°
Die Klemmschraube öffnen.
1
Anfangswinkel einstellen.
2
Winkel der Endlage einstellen. Endlage bei 90° oder 180°.
3
Die Klemmschraube schließen.
1
SCHUNK GmbH & Co. KG
Spann- und Grei echnik
All manuals and user guides at all-guides.com
ca. 2
Schwenkhub

180°
177°
93°
183°
87°
3°
0° -3°
auf
87 / 177°
Bahnhofstr. 106 – 134
D-74348 Lau en/Neckar
Tel. +49-7133-103-0
Fax +49-7133-103-2399
Schwenkhub
Dämpfung
Schwenkhub
Endlage
Dämpfung
T Zeit T
soll
Kürzerer Stoßdämpferhub.

Stoßdämpferhub ist zu lang. Endlage wird zu langsam erreicht.
5
Optimaler Stoßdämpferhub.
6
Zu kurzer Stoßdämpferhub. Der Kolben schlägt an das Gehäuse.
7
Gefahr der Beschädigung der Einheit.
Gefahr für Leib und Leben des Bedienungspersonals durch
schwenkende Lasten und herausschleudernde Teile.
Werden an der Schwenkeinheit Einstellarbeiten durchge-
führt besteht Gefahr für Leib und Leben des Bedieners beim
Testbetrieb der Einheit.
 Vor jedem Testbetrieb die Gefahrenzone verlassen.
 Nicht in den Schwenkbereich greifen.
 Bei Einstellarbeiten muss sichergestellt sein, dass ein
versehentliches Betätigen der Einheit durch den Mon-
teur oder andere Personen ausgeschlossen ist, z.B. durch
Abschalten der Druckluftzuführung.
93 / 183°
Jeder, der mit Arbeiten an der Schwenkeinheit
beauftragt ist, muss die vollständige Original-
Betriebsanleitung gelesen und verstanden haben!
info@de.schunk.com
www.schunk.com
www.youtube.com/SCHUNKHQ
www.twitter.com/SCHUNK_HQ
www.facebook.com/SCHUNK.HQ
Schwenkhub
Endlage
T Zeit T
soll
Schwenkhub
Endlage
Dämpfung
T Zeit T
soll
Längerer Stoßdämpferhub.
WARNUNG
Reg. No. 003496 QM08
Endlage
Dämpfung
T Zeit T
soll
Endlage
Dämpfung
T Zeit T
soll
