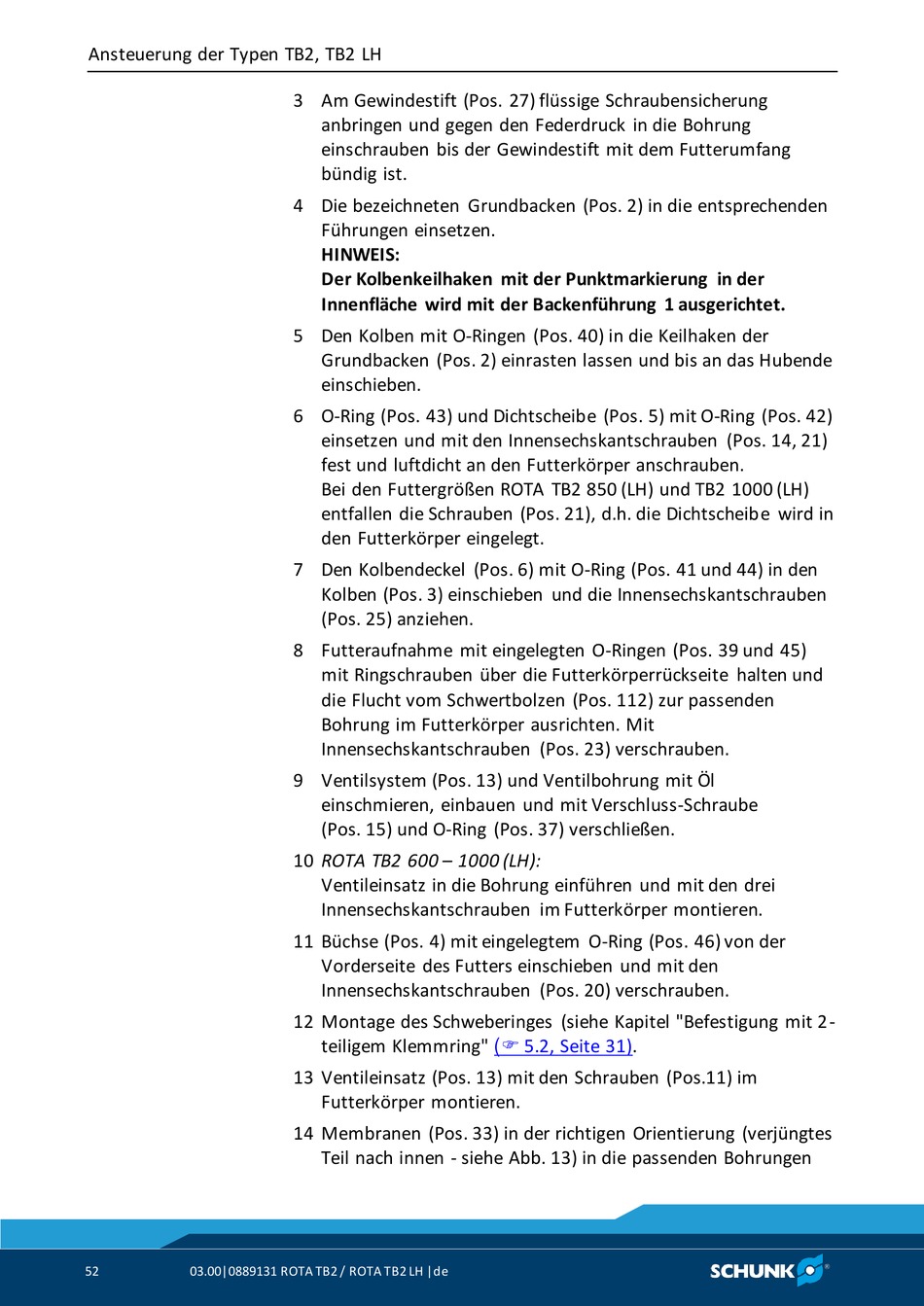

SCHUNK ROTA TB2 Montage- Und Betriebsanleitung Seite 52

Ansteuerung der Typen TB2, TB2 LH
52 03.00|0889131 ROTA TB2 / ROTA TB2 LH |de
3 Am Gewindestift (Pos. 27) flüssige Schraubensicherung
anbringen und gegen den Federdruck in die Bohrung
einschrauben bis der Gewindestift mit dem Futterumfang
bündig ist.
4 Die bezeichneten Grundbacken (Pos. 2) in die entsprechenden
Führungen einsetzen.
HINWEIS:
Der Kolbenkeilhaken mit der Punktmarkierung in der
Innenfläche wird mit der Backenführung 1 ausgerichtet.
5 Den Kolben mit O-Ringen (Pos. 40) in die Keilhaken der
Grundbacken (Pos. 2) einrasten lassen und bis an das Hubende
einschieben.
6 O-Ring (Pos. 43) und Dichtscheibe (Pos. 5) mit O-Ring (Pos. 42)
einsetzen und mit den Innensechskantschrauben (Pos. 14, 21)
fest und luftdicht an den Futterkörper anschrauben.
Bei den Futtergrößen ROTA TB2 850 (LH) und TB2 1000 (LH)
entfallen die Schrauben (Pos. 21), d.h. die Dichtscheibe wird in
den Futterkörper eingelegt.
7 Den Kolbendeckel (Pos. 6) mit O-Ring (Pos. 41 und 44) in den
Kolben (Pos. 3) einschieben und die Innensechskantschrauben
(Pos. 25) anziehen.
8 Futteraufnahme mit eingelegten O-Ringen (Pos. 39 und 45)
mit Ringschrauben über die Futterkörperrückseite halten und
die Flucht vom Schwertbolzen (Pos. 112) zur passenden
Bohrung im Futterkörper ausrichten. Mit
Innensechskantschrauben (Pos. 23) verschrauben.
9 Ventilsystem (Pos. 13) und Ventilbohrung mit Öl
einschmieren, einbauen und mit Verschluss-Schraube
(Pos. 15) und O-Ring (Pos. 37) verschließen.
10 ROTA TB2 600 – 1000 (LH):
Ventileinsatz in die Bohrung einführen und mit den drei
Innensechskantschrauben im Futterkörper montieren.
11 Büchse (Pos. 4) mit eingelegtem O-Ring (Pos. 46) von der
Vorderseite des Futters einschieben und mit den
Innensechskantschrauben (Pos. 20) verschrauben.
12 Montage des Schweberinges (siehe Kapitel "Befestigung mit 2-
teiligem Klemmring"
13 Ventileinsatz (Pos. 13) mit den Schrauben (Pos.11) im
Futterkörper montieren.
14 Membranen (Pos. 33) in der richtigen Orientierung (verjüngtes
Teil nach innen - siehe Abb. 13) in die passenden Bohrungen
( 5.2, Seite 31).
