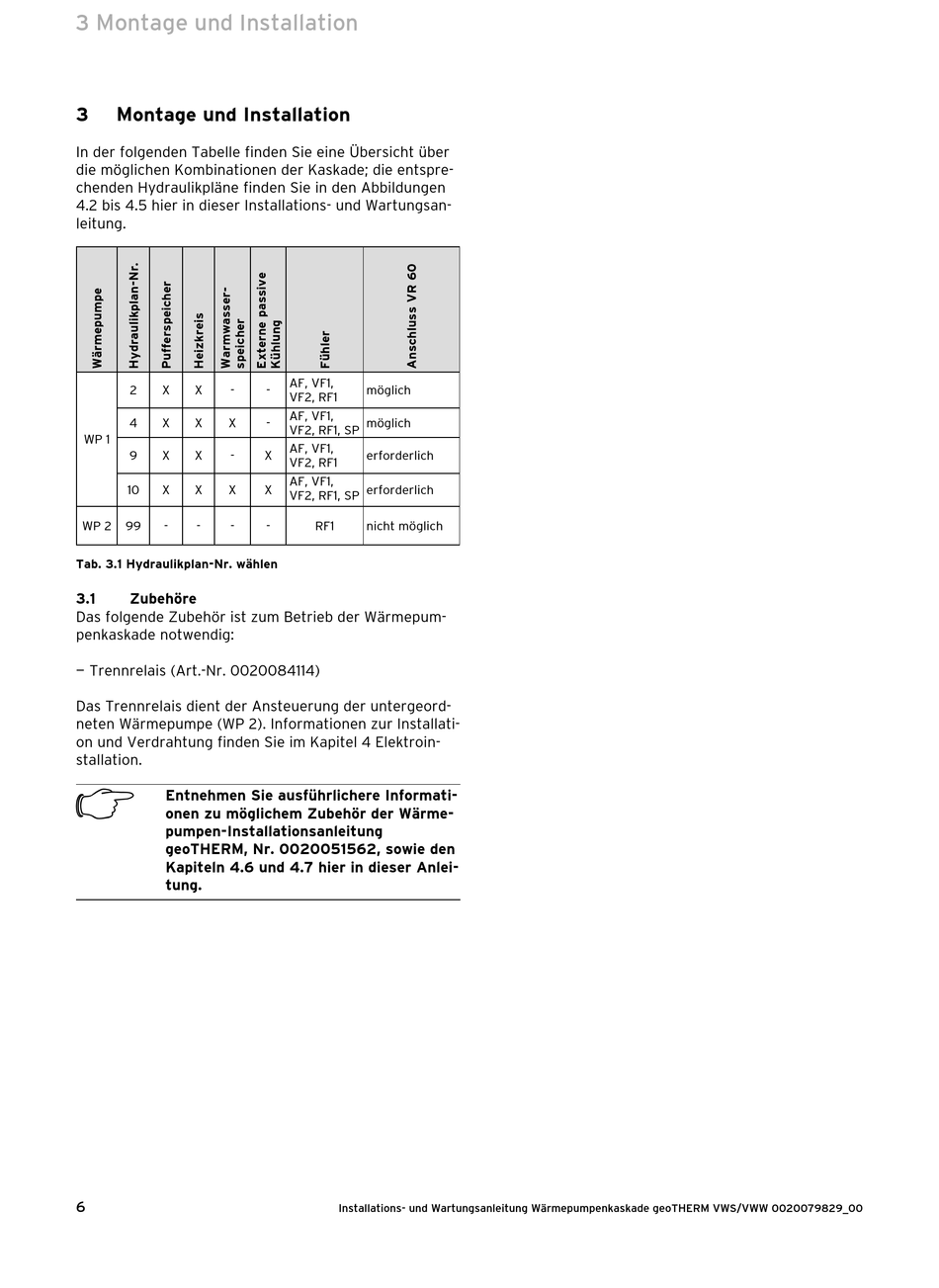

3 Montage und Installation
3
Montage und Installation
In der folgenden Tabelle finden Sie eine Übersicht über
die möglichen Kombinationen der Kaskade; die entspre-
chenden Hydraulikpläne finden Sie in den Abbildungen
4.2 bis 4.5 hier in dieser Installations- und Wartungsan-
leitung.
2
X
X
-
4
X
X
X
WP 1
9
X
X
-
10
X
X
X
WP 2
99
-
-
-
Tab. 3.1 Hydraulikplan-Nr. wählen
3.1
Zubehöre
Das folgende Zubehör ist zum Betrieb der Wärmepum-
penkaskade notwendig:
— Trennrelais (Art.-Nr. 0020084114)
Das Trennrelais dient der Ansteuerung der untergeord-
neten Wärmepumpe (WP 2). Informationen zur Installati-
on und Verdrahtung finden Sie im Kapitel 4 Elektroin-
stallation.
h
Entnehmen Sie ausführlichere Informati-
onen zu möglichem Zubehör der Wärme-
pumpen-Installationsanleitung
geoTHERM, Nr. 0020051562, sowie den
Kapiteln 4.6 und 4.7 hier in dieser Anlei-
tung.
6
AF, VF1,
-
möglich
VF2, RF1
AF, VF1,
-
möglich
VF2, RF1, SP
AF, VF1,
X
erforderlich
VF2, RF1
AF, VF1,
X
VF2, RF1, SP erforderlich
-
RF1
nicht möglich
Installations- und Wartungsanleitung Wärmepumpenkaskade geoTHERM VWS/VWW 0020079829_00
