4
Netz 230 V~

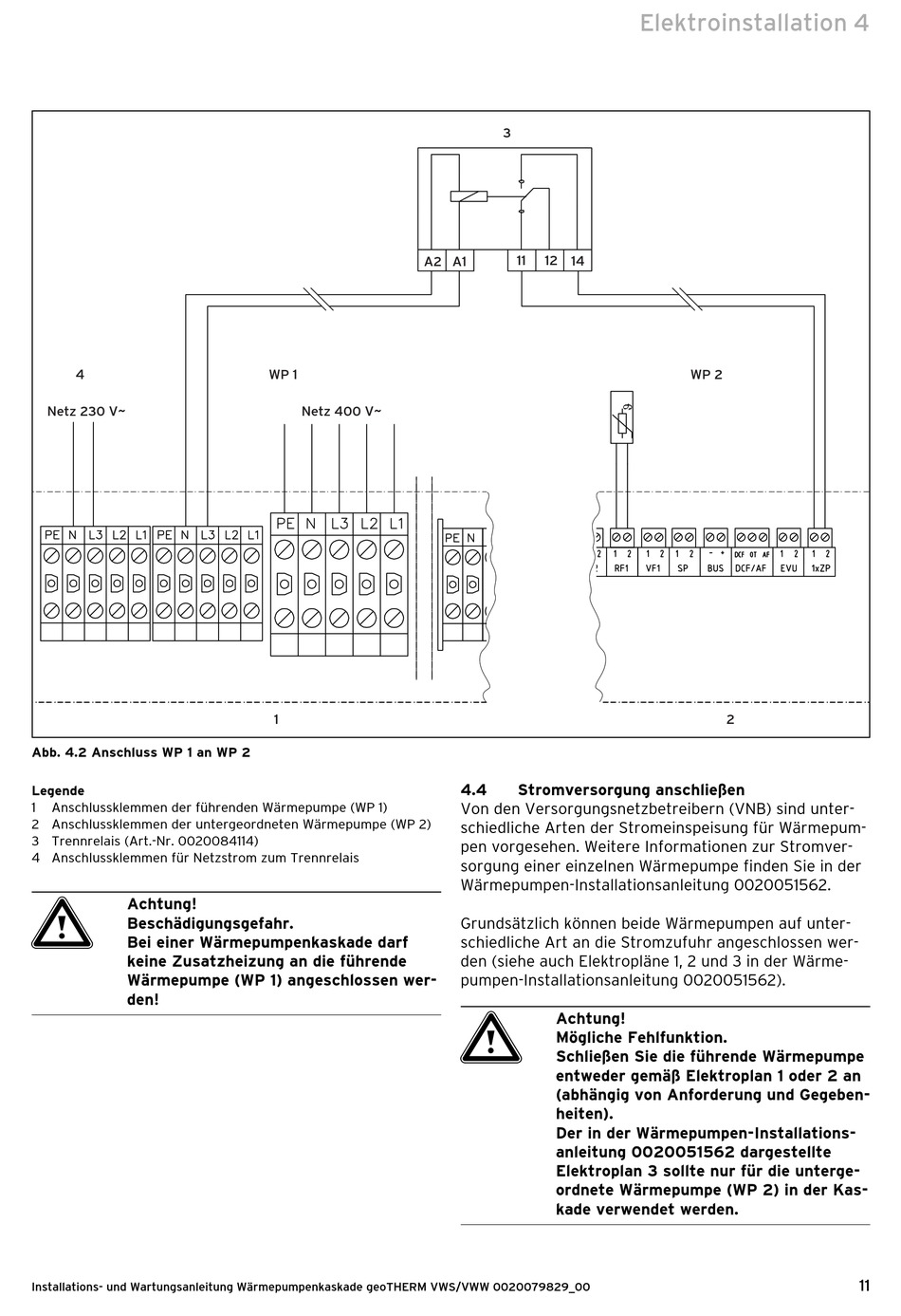

Abb. 4.2 Anschluss WP 1 an WP 2
Legende
1
Anschlussklemmen der führenden Wärmepumpe (WP 1)
2 Anschlussklemmen der untergeordneten Wärmepumpe (WP 2)
3 Trennrelais (Art.-Nr. 0020084114)
4 Anschlussklemmen für Netzstrom zum Trennrelais
a
Achtung!
Beschädigungsgefahr.
Bei einer Wärmepumpenkaskade darf
keine Zusatzheizung an die führende
Wärmepumpe (WP 1) angeschlossen wer-
den!
Installations- und Wartungsanleitung Wärmepumpenkaskade geoTHERM VWS/VWW 0020079829_00
A2
WP 1
Netz 400 V~
1
3
11
12
14
A1
4.4
Stromversorgung anschließen
Von den Versorgungsnetzbetreibern (VNB) sind unter-
schiedliche Arten der Stromeinspeisung für Wärme pum-
pen vorgesehen. Weitere Informationen zur Stromver-
sorgung einer einzelnen Wärmepumpe finden Sie in der
Wärmepumpen-Installationsanleitung 0020051562.
Grundsätzlich können beide Wärmepumpen auf unter-
schiedliche Art an die Stromzufuhr angeschlossen wer-
den (siehe auch Elektropläne 1, 2 und 3 in der Wärme-
pumpen-Installationsanleitung 0020051562).
a
Achtung!
Mögliche Fehlfunktion.
Schließen Sie die führende Wärmepumpe
entweder gemäß Elektroplan 1 oder 2 an
(abhängig von Anforderung und Gegeben-
heiten).
Der in der Wärmepumpen-Installations-
anleitung 0020051562 dargestellte
Elektroplan 3 sollte nur für die unterge-
ordnete Wärmepumpe (WP 2) in der Kas-
kade verwendet werden.
Elektroinstallation 4
WP 2
2
11
