4 Elektroinstallation
4.5

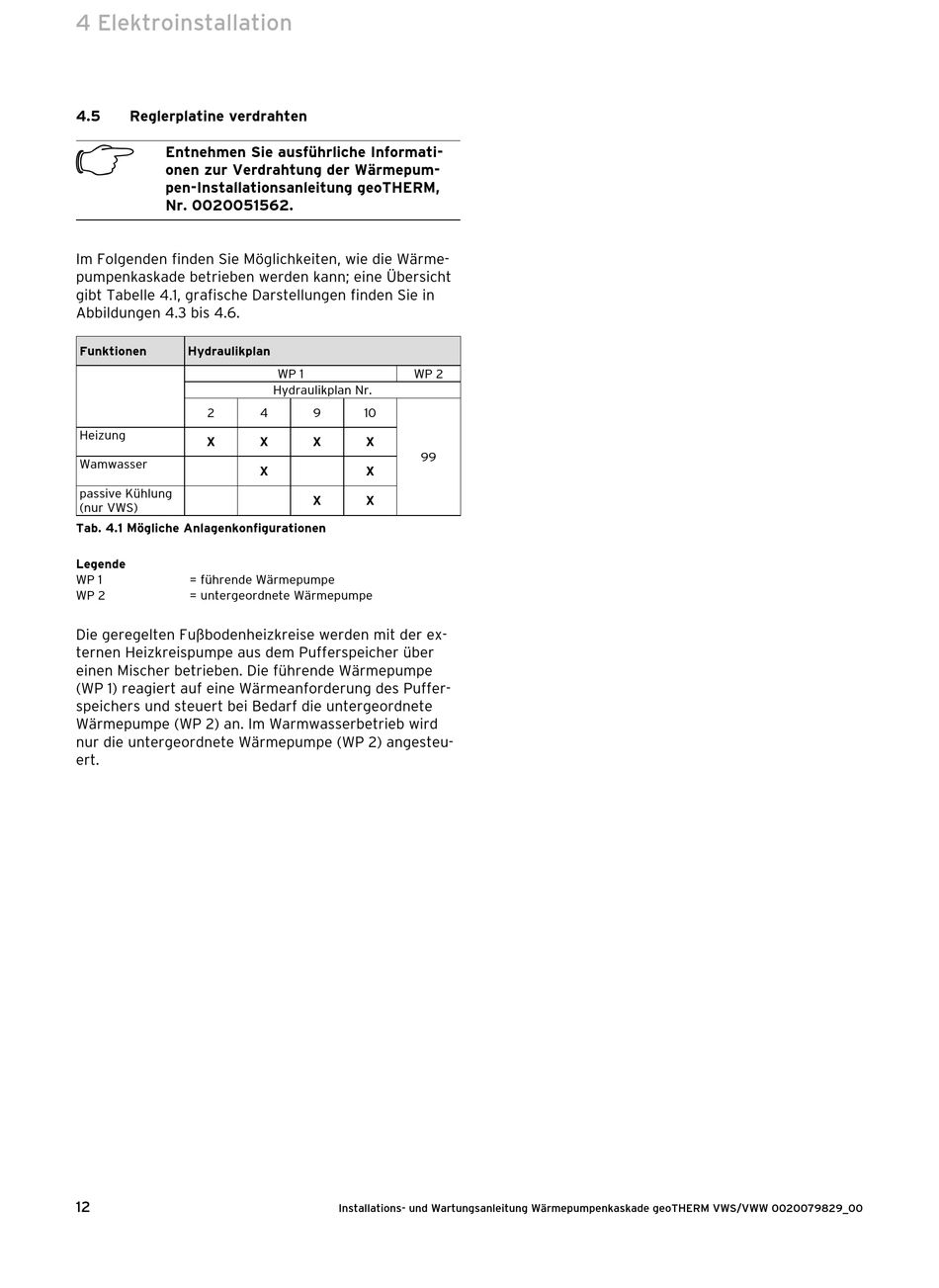

Reglerplatine verdrahten
h
Entnehmen Sie ausführliche Informati-
onen zur Verdrahtung der Wärmepum-
pen-Installationsanleitung geoTHERM,
Nr. 0020051562.
Im Folgenden finden Sie Möglichkeiten, wie die Wärme-
pumpenkaskade betrieben werden kann; eine Übersicht
gibt Tabelle 4.1, grafische Darstellungen finden Sie in
Abbildungen 4.3 bis 4.6.
Funktionen
Hydraulikplan
2
Heizung
X
Wamwasser
passive Kühlung
(nur VWS)
Tab. 4.1 Mögliche Anlagenkonfigurationen
Legende
WP 1
= führende Wärmepumpe
WP 2
= untergeordnete Wärmepumpe
Die geregelten Fußbodenheizkreise werden mit der ex-
ternen Heizkreispumpe aus dem Pufferspeicher über
einen Mischer betrieben. Die führende Wärmepumpe
(WP 1) reagiert auf eine Wärmeanforderung des Puffer-
speichers und steuert bei Bedarf die untergeordnete
Wärmepumpe (WP 2) an. Im Warmwasserbetrieb wird
nur die untergeordnete Wärmepumpe (WP 2) angesteu-
ert.
12
WP 1
WP 2
Hydraulikplan Nr.
4
9
10
X
X
X
X
X
X
X
Installations- und Wartungsanleitung Wärmepumpenkaskade geoTHERM VWS/VWW 0020079829_00
