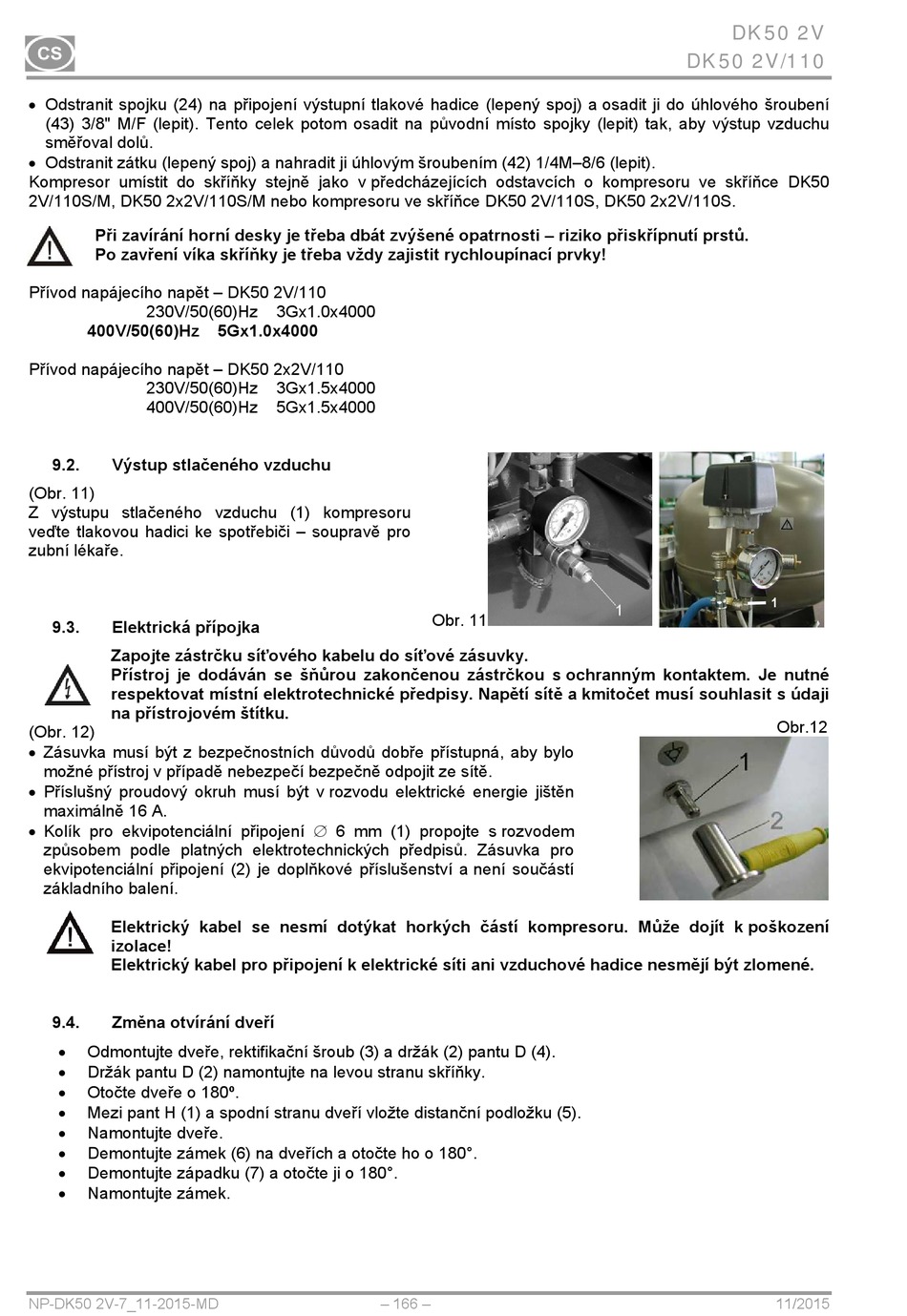

 Odstranit spojku (24) na připojení výstupní tlakové hadice (lepený spoj) a osadit ji do úhlového šroubení
(43) 3/8" M/F (lepit). Tento celek potom osadit na původní místo spojky (lepit) tak, aby výstup vzduchu
směřoval dolů.
 Odstranit zátku (lepený spoj) a nahradit ji úhlovým šroubením (42) 1/4M–8/6 (lepit).
Kompresor umístit do skříňky stejně jako v předcházejících odstavcích o kompresoru ve skříňce DK50
2V/110S/M, DK50 2x2V/110S/M nebo kompresoru ve skříňce DK50 2V/110S, DK50 2x2V/110S.
Při zavírání horní desky je třeba dbát zvýšené opatrnosti – riziko přiskřípnutí prstů.
Po zavření víka skříňky je třeba vždy zajistit rychloupínací prvky!

Přívod napájecího napět – DK50 2V/110
230V/50(60)Hz
400V/50(60)Hz
Přívod napájecího napět – DK50 2x2V/110
230V/50(60)Hz
400V/50(60)Hz
9.2. Výstup stlačeného vzduchu
(Obr. 11)
Z výstupu stlačeného vzduchu (1) kompresoru
veďte tlakovou hadici ke spotřebiči – soupravě pro
zubní lékaře.
9.3. Elektrická přípojka
Zapojte zástrčku síťového kabelu do síťové zásuvky.
Přístroj je dodáván se šňůrou zakončenou zástrčkou s ochranným kontaktem. Je nutné
respektovat místní elektrotechnické předpisy. Napětí sítě a kmitočet musí souhlasit s údaji

na přístrojovém štítku.
(Obr. 12)
 Zásuvka musí být z bezpečnostních důvodů dobře přístupná, aby bylo
možné přístroj v případě nebezpečí bezpečně odpojit ze sítě.
 Příslušný proudový okruh musí být v rozvodu elektrické energie jištěn
maximálně 16 A.
 Kolík pro ekvipotenciální připojení  6 mm (1) propojte s rozvodem
způsobem podle platných elektrotechnických předpisů. Zásuvka pro
ekvipotenciální připojení (2) je doplňkové příslušenství a není součástí
základního balení.
Elektrický kabel se nesmí dotýkat horkých částí kompresoru. Může dojít k poškození
izolace!
Elektrický kabel pro připojení k elektrické síti ani vzduchové hadice nesmějí být zlomené.
9.4. Změna otvírání dveří

Odmontujte dveře, rektifikační šroub (3) a držák (2) pantu D (4).

Držák pantu D (2) namontujte na levou stranu skříňky.

Otočte dveře o 180º.

Mezi pant H (1) a spodní stranu dveří vložte distanční podložku (5).

Namontujte dveře.

Demontujte zámek (6) na dveřích a otočte ho o 180°.

Demontujte západku (7) a otočte ji o 180°.

Namontujte zámek.
NP-DK50 2V-7_11-2015-MD
3Gx1.0x4000
5Gx1.0x4000
3Gx1.5x4000
5Gx1.5x4000
– 166 –
Obr. 11
DK50 2V
DK50 2V/110
1
Obr.12
11/2015
