Obr.10
Dentálny kompresor v skrinke DK50 2V/110S, DK50 2x2V/110S(Obr.7, Obr.9)
Výrobok po vybalení z obalu postaviť základňou na podlahu miestnosti, uvoľniť ho od obalových materiálov
a odstrániť fixačné diely (X,Y) - detail A. Na skrinku kompresora osadiť doraz stenový (28) 2ks v zadnej,
vrchnej časti skrinky a ustaviť skrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Odmontovať dvere, uchytené 4 ks skrutkami M5 (20) umiestnenými
v skosených hranách dverí a odpojiť uzemňovací vodič. V prípade potreby je možné otvoriť hornú dosku
skrinky uvoľnením zámkov (50) pootočením skrutkovača podľa piktogramu a nadvihnúť pomocou madla
(47). V otvorenej polohe ju držia plynové perá (21). Kompresor zasunúť do skrinky tak, aby výstup tlakového
vzduchu bol orientovaný k obsluhe a aby medzi elektromotorom a molitanom na zadnej stene skrinky
bola medzera minimálne 50 mm. Výstupnú tlakovú hadicu nasmerovať k zadnej časti kompresora.
Prívodnú šnúru kompresora (39) zapojiť do zásuvky (34) na elektropaneli skrinky. Osadiť skrutkovanie
s kohútom (37) do diery na boku skrinky a osadiť hadičkou PA Ø8 / Ø6 (36). Dieru na náprotivnej strane
skrinky zaslepiť zátkou Ø16.5. (Voľba strany pre osadenie skrutkovania s kohútom závisí od rozhodnutia
zákazníka). Odstrániť kohút na odvádzanie kondenzátu (23) zo vzdušníka (lepený spoj) a nahradiť ho
skrutkovaním priamym Ø8/6 - ¼" (38) (lepiť). Do skrutkovania priameho (38) na vzdušníku osadiť druhý
koniec hadičky (36). Do skrutkovania uhlového (42) na vzdušníku osadiť hadičku (40) vedúcu od
manometra. Tlakovú hadicu prestrčiť cez otvor v skrinke a vhodným spôsobom pripojiť k spotrebiču. Zapojiť
vidlicu prívodnej šnúry skrinky do sieťovej zásuvky. Nasunúť konektor uzemňovacieho vodiča na dvere a
priskrutkovať na skrinku. Otvory po skrutkách prekryť bielymi záslepkami Ø11. Zatvoriť vrchnú dosku skrinky
a zamknúť zámky.
Dentálny kompresor v skrinke DK50 2V/110S/M, DK50 2x2V/110S/M (Obr.7, Obr.9)
Výrobok po vybalení z obalu postaviť základňou na podlahu miestnosti, uvoľniť ho od obalových materiálov
a odstrániť fixačné diely (X,Y) - detail A. Na skrinku kompresora osadiť doraz stenový (28) 2ks v zadnej,
vrchnej časti skrinky a ustaviť skrinku na požadované miesto. Dorazy zabezpečia dostatočnú vzdialenosť
skrinky od steny pre dôkladnú ventiláciu. Odmontovať dvere, uchytené 4 ks skrutkami M5 (20) umiestnenými
v skosených hranách dverí a odpojiť uzemňovací vodič. V prípade potreby je možné otvoriť hornú dosku
skrinky uvoľnením zámkov (50) pootočením skrutkovača podľa piktogramu a nadvihnúť pomocou madla
(47). V otvorenej polohe ju držia plynové perá (21). Pred osadením kompresora do skrinky, treba prestrčiť
hadičku pre odvod kondenzátu cez otvor v skrinke a pripojiť k nádobe (49). Magnetický držiak (48)
s nádobou (49), pre zachytenie kondenzátu zo sušiča je možné osadiť na ľubovoľnú vertikálnu časť skrinky,
resp. spredu. Pri osadení držiaka s nádobou na boku skrinky, je potrebné počítať s priestorom minimálne 16
cm medzi skrinkou a nábytkom. Menšia vzdialenosť ako je uvedená môže spôsobiť problém s manipuláciou
nádoby. Kompresor zasunúť do skrinky tak, aby výstup tlakového vzduchu bol orientovaný k obsluhe a aby
bol ventilátor sušiča nasunutý do vetracieho tunelu v skrinke. Výstupnú tlakovú hadicu nasmerovať k
zadnej časti kompresora. Prívodnú šnúru kompresora (39) zapojiť do zásuvky (34) na elektropaneli skrinky.
Zaslepiť diery na bokoch skrinky zátkou Ø16.5. Do skrutkovania uhlového (42) na vzdušníku osadiť hadičku
(40) vedúcu od manometra. Tlakovú hadicu prestrčiť cez otvor v skrinke a vhodným spôsobom pripojiť
k spotrebiču. Zapojiť vidlicu prívodnej šnúry skrinky do sieťovej zásuvky. Nasunúť konektor uzemňovacieho
vodiča na dvere a priskrutkovať na skrinku. Otvory po skrutkách prekryť bielymi záslepkami Ø11. Zatvoriť
vrchnú dosku skrinky a zamknúť zámky.
Nádoba musí byť vždy osadená tak, aby bola pri podlahe inak hrozí poškodenie sušiča!
Dentálny kompresor DK50 2V/110M, DK50 2x2V/110M, DK50 2V/110, DK50 2x2V/110 dodatočne
osadený do skrinky S110 (Obr.7, Obr.9)
NP-DK50 2V-7_11-2015-MD - 14 -

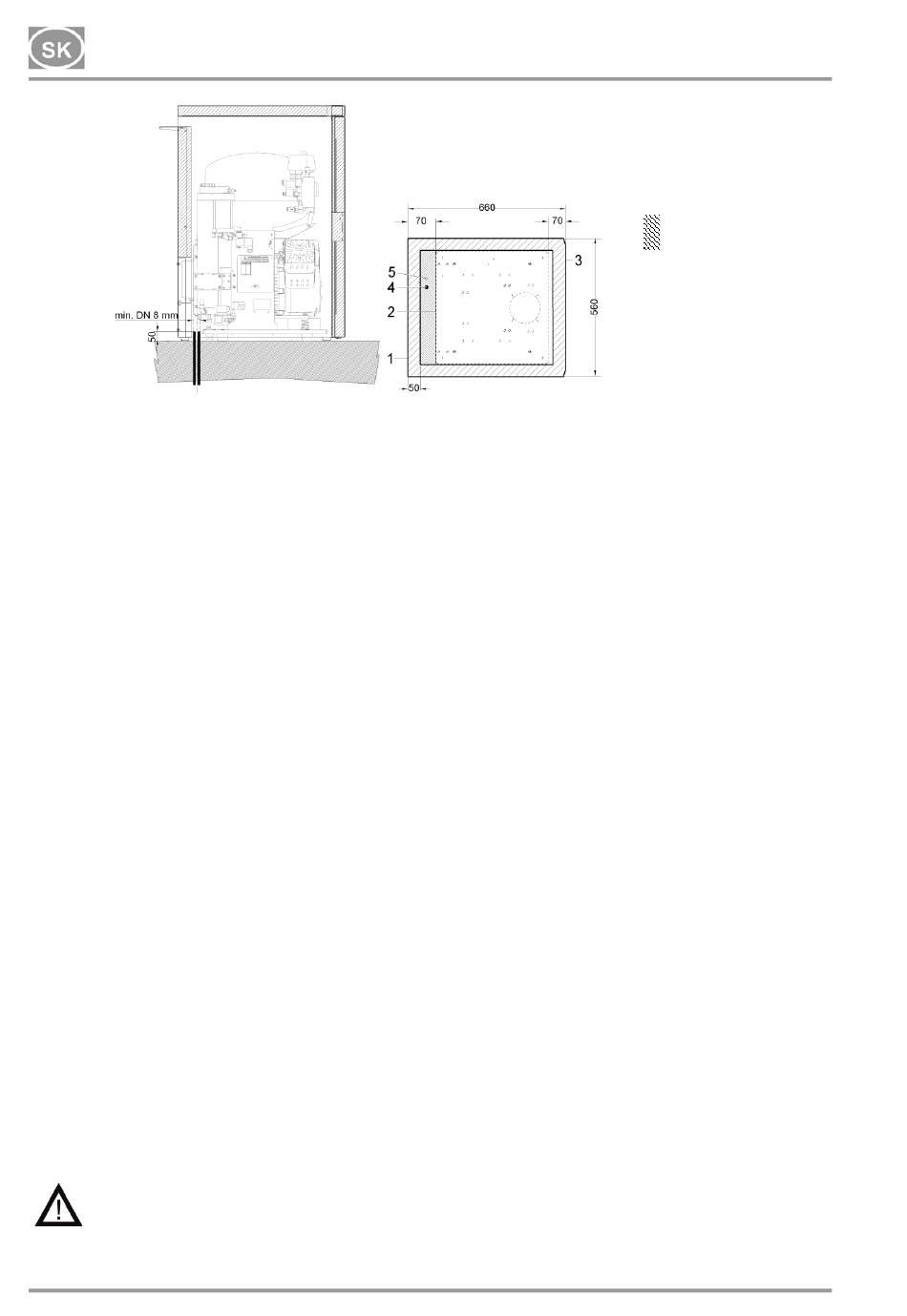

DK50 2V
DK50 2V/110
1 - Obrys skrinky
2 - Obrys základne
3 - Predná časť - dvere
4 - Prípojka tlakového vzduchu G3/8"
5 - Prívod napájacieho napätia
230V/50(60)Hz 3Gx1.0x4000
400V/50(60)Hz 5Gx1.0x4000
- všetky rozmery sú v milimetroch
- vzdialenosť od steny min. 100mm
