Manipulace

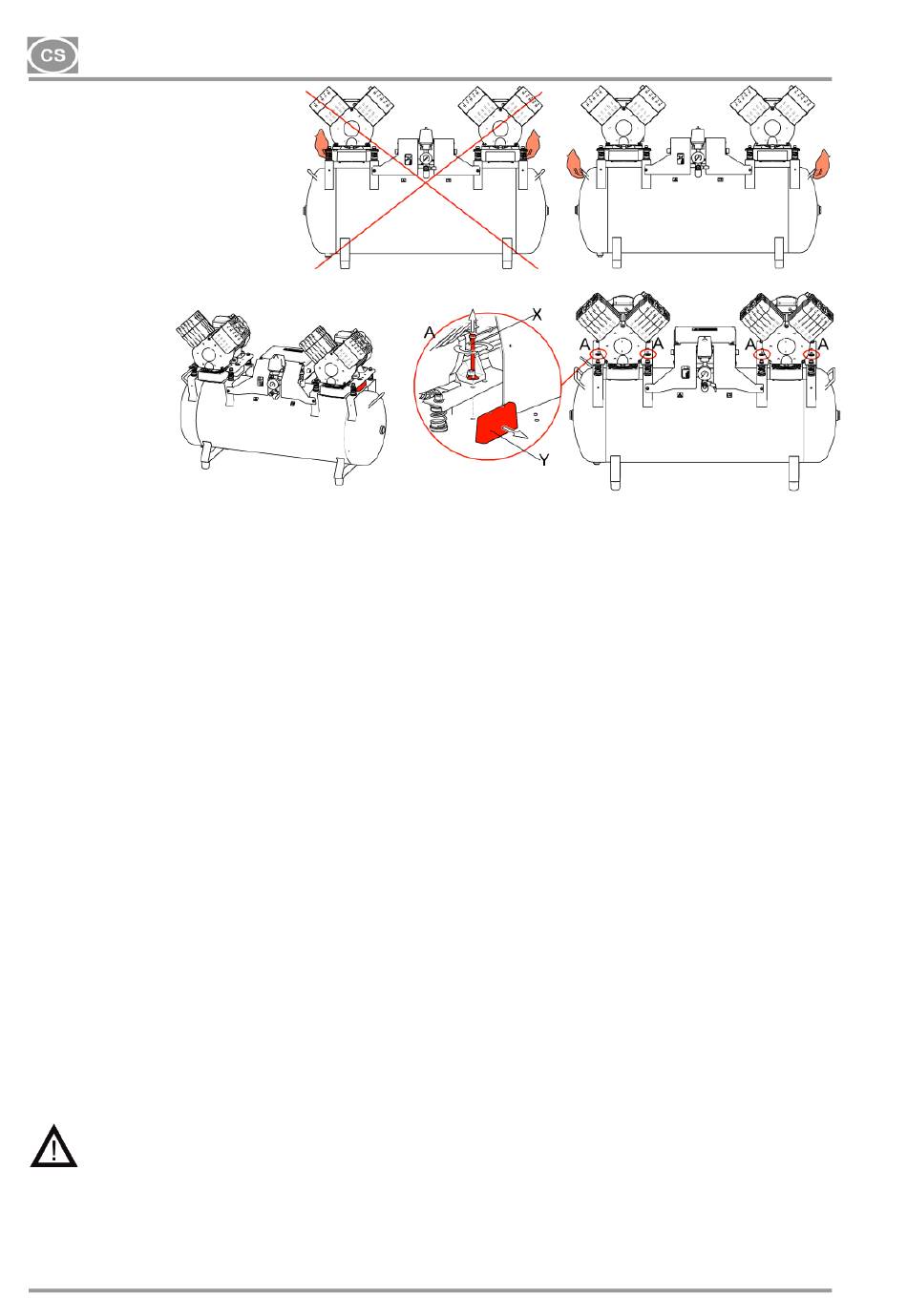

Obr. 9 - Odjištění
Dentální kompresor DK50 2V, DK50 2V/110, DK50 2V/110/M, DK50 2x2V/110, DK50 2x2V/110/M (obr. 8)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, zbavte ho obalových materiálů
a odstraňte fixační díly (X, Y) – detail A. Připojte výstupní tlakovou hadici s koncovkou ke spotřebiči.
Zástrčku síťového kabelu zapojte do zásuvky. Odkalovací hadici nasměrujte k nádobě na odvod kondenzátu.
Dentální kompresor DK50 2V/M (obr. 8)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, zbavte ho obalových materiálů
a odstraňte fixační díly (X, Y) – detail A. Připojte výstupní tlakovou hadici s koncovkou ke spotřebiči.
Zástrčku síťového kabelu zapojte do zásuvky. Hadičku pro odvod kondenzátu připojte k nádobě (22).
Nádobu usaďte do držáku na kompresoru.
Dentální kompresor ve skříňce DK50 2VS (obr. 6, obr. 8)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály
a odstraňte fixační díly (X, Y) – detail A. Na skříňku kompresoru osaďte stěnový doraz (28), 2 ks v zadní
vrchní části skříňky, a umístěte skříňku na požadované místo. Dorazy zajistí dostatečnou vzdálenost skříňky
od stěny pro důkladnou ventilaci. Abyste mohli umístit kompresor do skříňky, musíte otevřít dveře skříňky
pomocí přiloženého klíče a sejmout spojovací výztuhu (27) v přední spodní části skříňky. V případě potřeby
je možné dveře odmontovat pomocí dveřního pantu (32). Kompresor zapojte přes dopředu připravené
rozvody v podlaze podle instalačního plánu nebo přes otvory v zadní část skříňky (obr. 10). Tlakovou hadici
prostrčte přes otvor ve skříňce a vhodným způsobem připojte ke spotřebiči. Kompresor uchopte za madlo
a pomocí vestavěných koleček (33) osaďte do skříňky. Hadičku (40) manometru (30) skříňky osaďte do
rychlospojky na kompresoru, osaďte zpět spojovací výztuhu (27) a připojte výstupní tlakovou hadici ke
kompresoru. Kabel elektrického přívodu kompresoru zasuňte do zásuvky na skříňce (34). Pootočením
rektifikačních šroubů (44) nastavte správnou polohu dveří vůči rámu skříňky. Při zavření dveří musí kolík (45)
na dveřích lehce zapadnout do otvoru v rámu skříňky. Zavřete dveře skříňky a zámek (26) řádně uzamkněte.
Nakonec zapojte vidlici síťového elektrického přívodu do síťové zásuvky.
Je zakázáno nechávat klíč v zámku! Je třeba ho uschovat před nepoučenými osobami!
Dentální kompresor ve skříňce DK50 2VS/M (obr. 6, obr. 8)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály
a odstraňte fixační díly (X, Y) – detail A. Kompresor umístěte do skříňky stejně jako v předchozím odstavci.
Před osazením kompresoru do skříňky je třeba prostrčit hadičku pro odvod kondenzátu přes otvor ve skříňce
a připojit k nádobě (22). Magnetický držák (31) s nádobou (22) pro zachycení kondenzátu ze sušičky je
možné osadit na libovolnou vertikální část skříňky, resp. zepředu na její dveře. Při osazování držáku
s nádobou na boku skříňky je třeba počítat s prostorem minimálně 11 cm mezi skříňkou a nábytkem.
Nedodržení této minimální vzdálenosti může vést k problémům při manipulaci s nádobou.
Nádoba musí být vždy osazená tak, aby byla u podlahy, jinak hrozí poškození sušičky!
