Anhang D: Schnittstellendaten

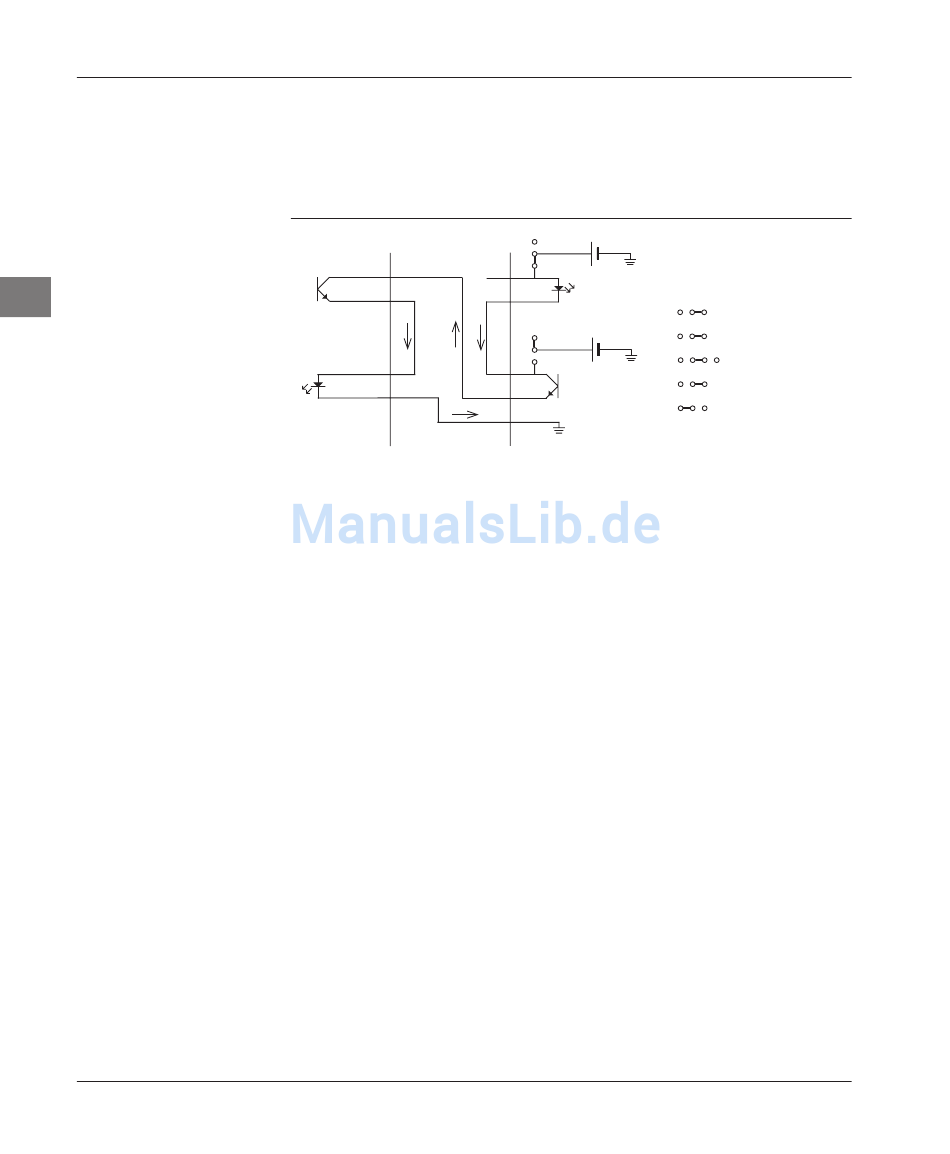

Schaltbild 14
Technischer
Hinweis
D-34
Verbindung:
Stromquelle Empfangskreis:
Stromquelle Sendekreis:
Host
Mit dieser Beschaltung kann nur das Centronics Blocked Duplex-
Protokoll benutzt werden, um eine gesicherte Datenübertragung zu
gewährleisten.
Streng zu unterscheiden sind die 2-Draht-Verbindungen (siehe
Schaltbild 13 und 14) von Verbindungen, bei denen nur der Emp-
fangsstromkreis D+ -> D- des Druckers beschaltet wird. Dieses sind
eigentlich 4-Draht-Verbindungen (siehe Schaltbild 8 bis 11), bei de-
nen der Sendestromkreis B+ -> B- des Druckers nicht beschaltet ist
und damit keine Kontrolle des Druckerstatus (empfangsbereit oder
Empfangspuffer belegt) möglich ist.
Diese Beschaltung wird häufig von Meßsystemen, Anlagensteue-
rungen usw. benutzt, die einen Anschluß für einen Protokolldruk-
ker haben. Bei niedrigen Übertragungsgeschwindigkeiten gehen
wegen der hohen Druckgeschwindigkeit des Druckers keine Daten
verloren, da die empfangenen Druckdaten ausgedruckt werden,
ohne gepuffert werden zu müssen.
Um einen Stromfluß von 15 mA bis 20 mA zu gewährleisten, muß
beachtet werden, daß der ohmsche Leitungswiderstand sowie die
Anzahl der durchflossenen Bauteile berücksichtigt werden.
Das kann in der Praxis bedeuten, daß der bzw. die jeweiligen Strom-
begrenzungswiderstand/-widerstände der benutzen Stromquelle/-
quellen rechner- bzw. druckerseitig den jeweiligen elektrischen Ge-
gebenheiten angepaßt werden muß/müssen.
2-Draht
Drucker
keine
Drucker
SP4
+
-
A
B
D+ 9
D– 10
SP1
SP5
SP2
+
-
A
SP3
B
B+ 18
SP4
B– 19
SP5
GND 7
Kurzschlußstecker-
belegung
A B
Centronics Blocked Duplex
A B
A B
C
A B
A B
