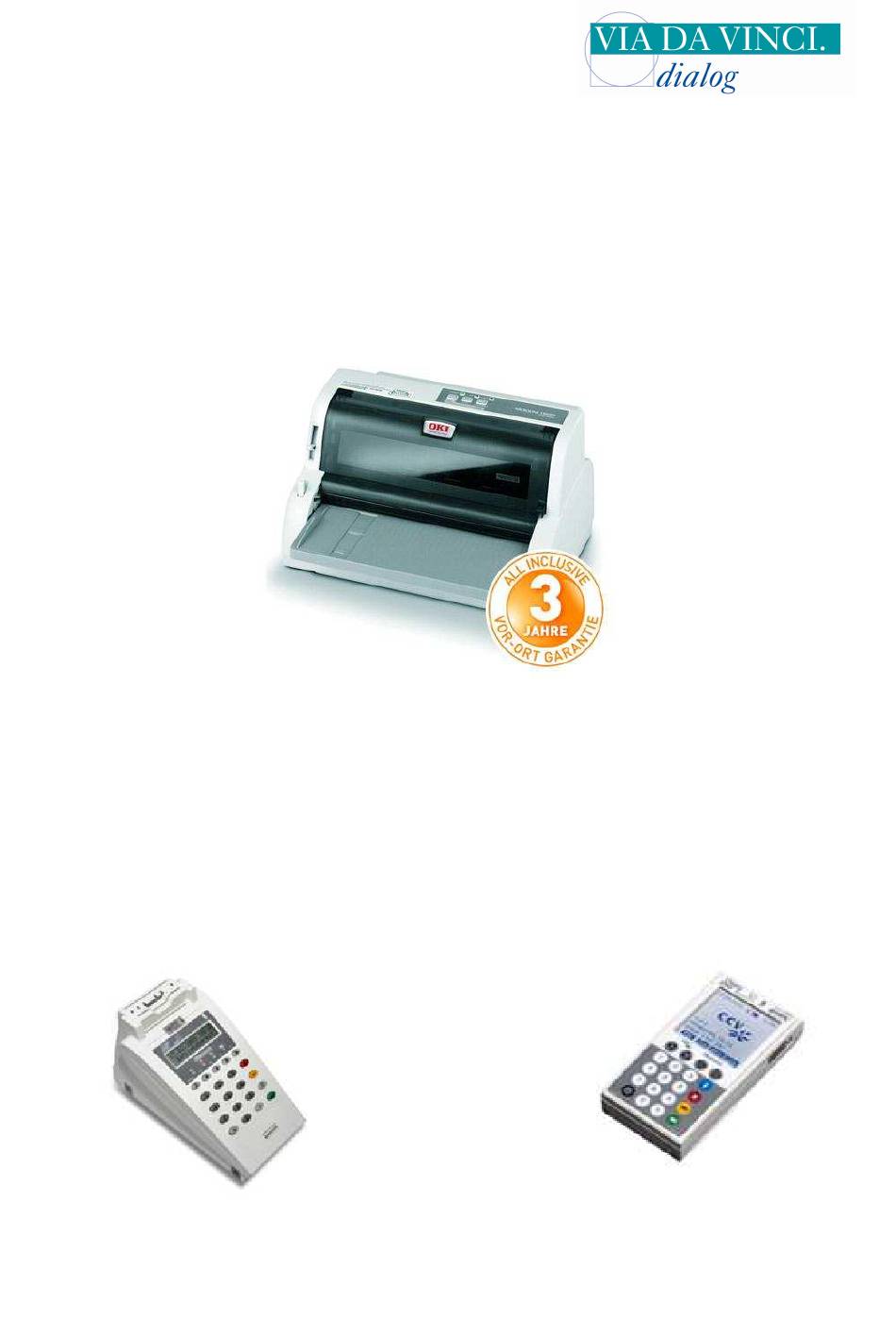

- Seite 1 Copyright Via da Vinci.dialog GmbH Konfigurationsanleitung 24-Nadeldrucker OKI 5100FB (Flachbett) im Direktanschluss an CARD STAR/medic2 CARD STAR/memo3...
- Seite 2 Copyright Via da Vinci.dialog GmbH OKI ML5100 FB mit Celectronic CARD STAR/medic2 und CARD STAR memo3 an serieller Schnittstelle. Benötigte Kabel/Adapter für den Anschluss des CARD STAR/memo3: serielles Spezialkabel Via da Vinci Art. 40097 Adapter 9/25, Via da Vinci Art.Nr. 40098.
- Seite 3 Copyright Via da Vinci.dialog GmbH...
- Seite 4 Copyright Via da Vinci.dialog GmbH Folgende Drucker-Menü-Punkte müssen geändert werden: 1. Code Page 2. TOF Cut Sheet) 3. Parity 4. Baud Rate Code Page ändern von USA auf ISO 8859-15 - Drucker ausschalten - Taste LOAD/Park am OKI5100FB gedrückt halten und Drucker einschalten - Taste LOAD/Park nach 2 Sekunden wieder loslassen - DIN A4 Blanko Papier einziehen lassen –...
- Seite 5 Copyright Via da Vinci.dialog GmbH 2. TOF (Cut Sheet) ändern auf 8.47 mm - Drucker ausschalten - Taste LOAD/Park am OKI5100FB gedrückt halten und Drucker einschalten - Taste LOAD/Park nach 2 Sekunden wieder loslassen - DIN A4 Blanko Papier einziehen lassen – Abdeckklappe des Druckers öffnen - 39 x die Taste SEL drücken bis der Menüpunkt TOF (Cut Sheet) auf dem Blatt erscheint - 4 x die Taste LF/FF betätigen bis 8.47 mm (1/3“) erscheint Zum Abspeichern der Einstellungen LOAD/Park gedrückt halten und gleichzeitig die Tasten...
- Seite 6 Copyright Via da Vinci.dialog GmbH 3. Parity ändern auf Even - Drucker ausschalten - Taste LOAD/Park am OKI5100FB gedrückt halten und Drucker einschalten - Taste LOAD/Park nach 2 Sekunden wieder loslassen - DIN A4 Blanko Papier einziehen lassen – Abdeckklappe des Druckers öffnen - 45 x die Taste SEL drücken bis der Menüpunkt Parity auf dem Blatt erscheint - 2 x die Taste LF/FF betätigen bis Even erscheint Zum Abspeichern der Einstellungen LOAD/Park gedrückt halten und gleichzeitig die Tasten...
- Seite 7 Copyright Via da Vinci.dialog GmbH 4. Baud Rate ändern auf 9600 bps - Drucker ausschalten - Taste LOAD/Park am OKI5100FB gedrückt halten und Drucker einschalten - Taste LOAD/Park nach 2 Sekunden wieder loslassen - DIN A4 Blanko Papier einziehen lassen – Abdeckklappe des Druckers öffnen - 49 x die Taste SEL drücken bis der Menüpunkt Baud Rate auf dem Blatt erscheint - Taste LF/FF betätigen bis 9.600 bps erscheint Zum Abspeichern der Einstellungen LOAD/Park gedrückt halten und gleichzeitig die Tasten...
- Seite 8 Copyright Via da Vinci.dialog GmbH Einstellungen im CARD STAR/memo3 Schließen Sie nun das CARD STAR/memo3 an die serielle Schnittstelle des OKI ML5100FB an. - Schalten Sie das CARD STAR/memo3 ein und wählen Sie im Hauptmenü den Menüpunkt Admin-Funktionen aus und bestätigen Sie mit der grünen Taste...
