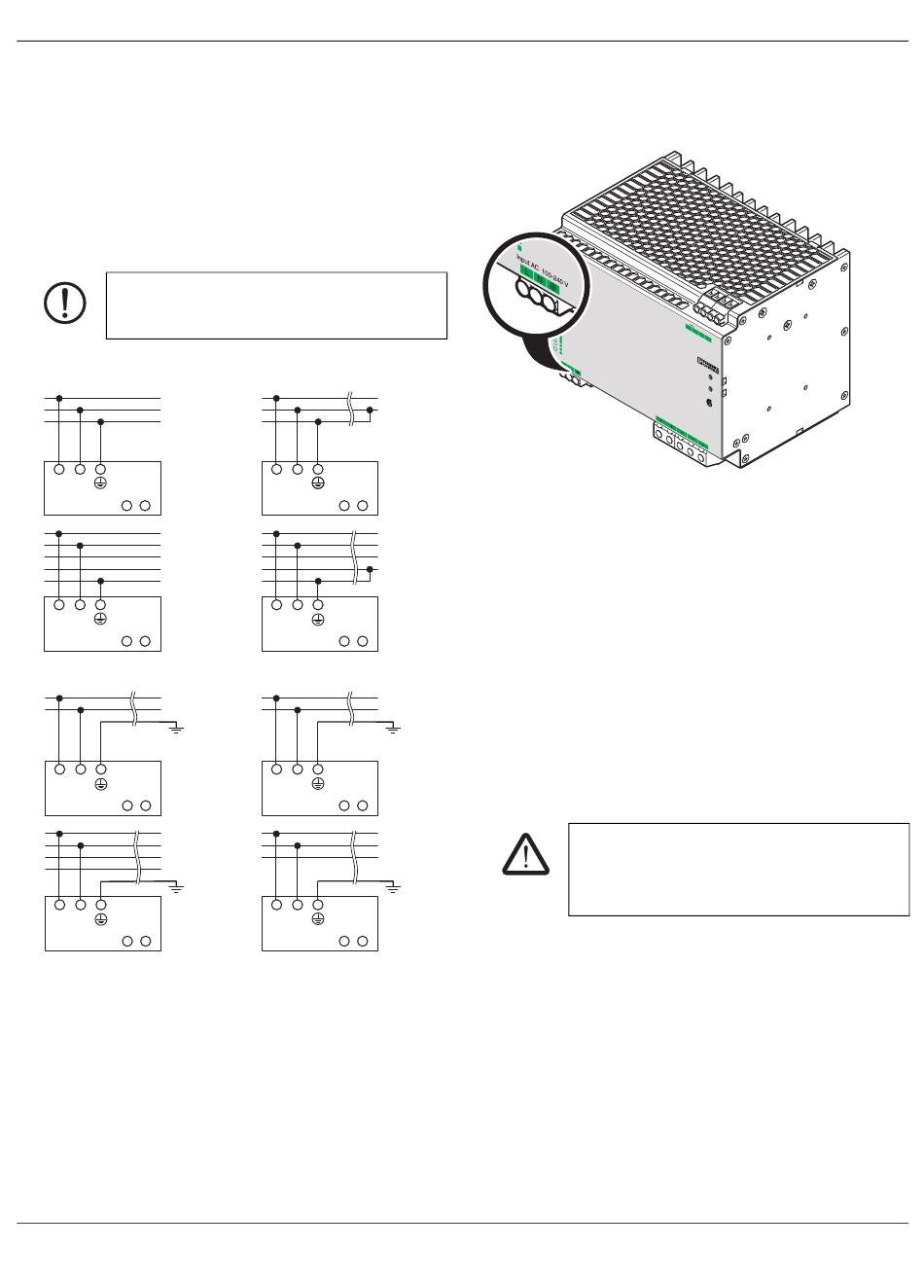

8 Geräteanschluss
8.1

Netzformen

Das Gerät kann an einphasigen Wechselstromsystemen
oder an zwei Außenleitern von Drehstromsystemen (TN,
TT- oder iT-System nach VDE 0100-300/IEC 60364-3) mit
Nennspannungen 100 V AC ... 240 V AC angeschlossen
werden.
Für den Betrieb an zwei Außenleitern eines
Drehstromsystems muss eine allpolige
Trennvorrichtung vorgesehen werden.
TN-S
L
N
PE
L N
+ −
L1
L2
L3
N
PE
L N
−
+
TT
L
PEN
L N
+ −
L1
L2
L3
N
L N
+ −
105431_de_00
TN-C
L
PEN
L N
+ −
L1
L2
L3
PEN
L N
−
+
iT
L
N
L N
+ −
L1
L2
L3
L N
+ −
8.2

Eingang AC

Der Anschluss der Versorgungsspannung erfolgt über die
Anschlussklemmen "Input AC 100 - 240 V".
In p
u t
A C
L
1 0
0 - 2
N
4 0
V
8.2.1 Absicherung der Primärseite
Die Installation des Gerätes muss entsprechend den Be-
stimmungen der EN 60950 erfolgen. Das Gerät muss über
eine geeignete Trennvorrichtung außerhalb der Stromver-
sorgung spannungslos schaltbar sein. Hierzu eignet sich
z. B. der primärseitige Leitungsschutz.
Zum Geräteschutz ist eine interne Sicherung vorhanden.
Ein zusätzlicher Geräteschutz ist nicht erforderlich.
8.2.2 Zulässige Vorsicherung zum Leitungsschutz
Leitungsschutzschalter 6 A, 10 A oder 16 A, Charakteristik
B, C, D, K (oder funktionsgleich).
Schalten Sie bei DC-Anwendungen eine geeignete Siche-
rung vor!
VORSICHT:
Löst eine interne Sicherung aus, liegt ein Ge-
rätedefekt vor. In dem Fall ist eine Überprü-
fung des Geräts im Werk erforderlich!
QUINT-PS/1AC/48DC/20
1 3
1 4 S ig
n a
l
D C
O K
Ι<
Ι
N
B o
o s
t
D C
O K
3 0
- 5 6
V
O u
tp u
t D
C 4
8 V
2 0
A
