6.3

Konvektion

In p
u t
A C
L 1 0
0 - 2
N
4 0
V

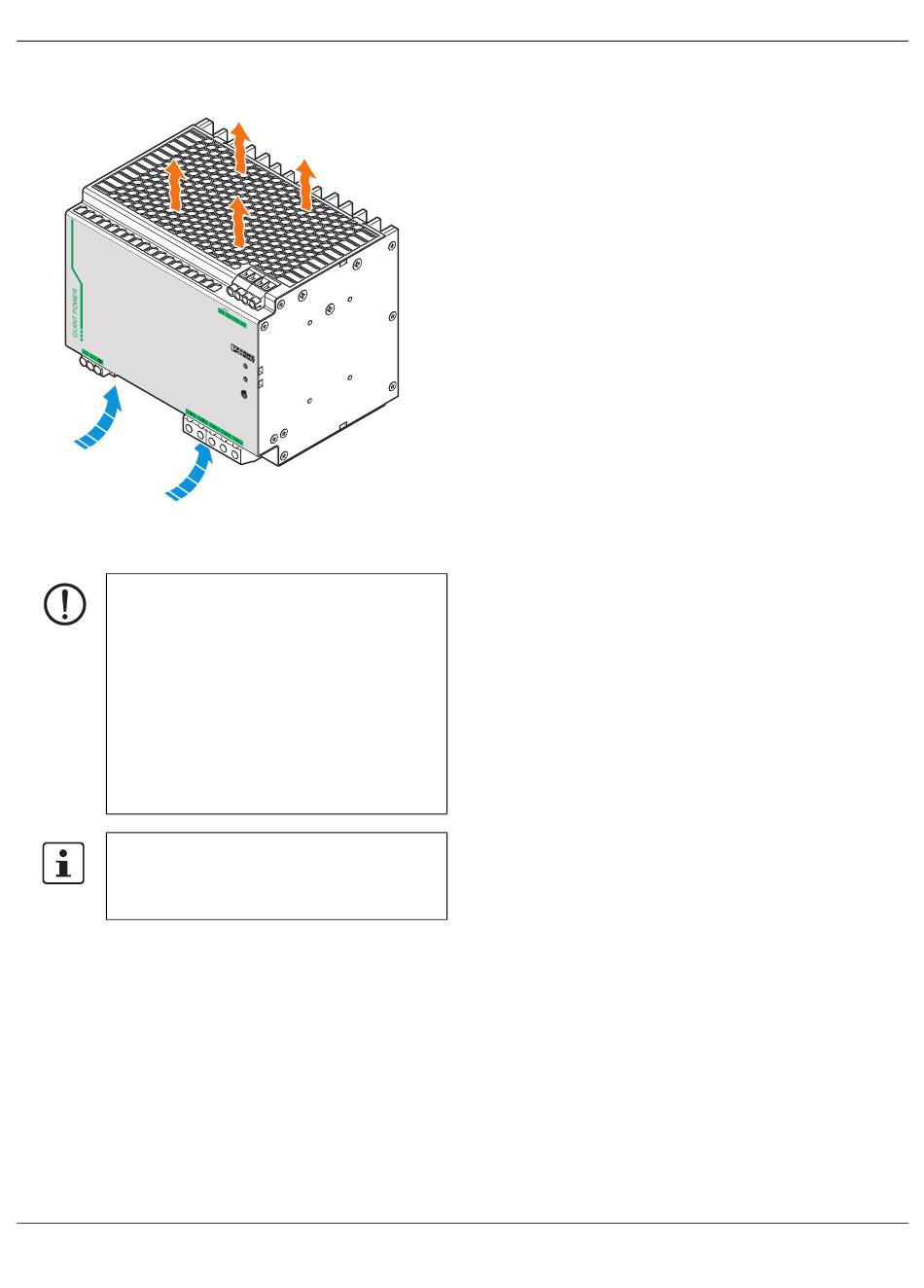

Bild 2 Konvektion
ACHTUNG: Konvektion ermöglichen
Je nach Umgebungstemperatur und Belas-
tung des Moduls kann das Gehäuse sehr heiß
werden!
Um eine ausreichende Konvektion zu ermög-
lichen, empfehlen wir einen Mindestabstand
zu anderen Modulen von 50 mm in vertikaler
Richtung. Für die bestimmungsgemäße Mo-
dulfunktion ist die Einhaltung eines seitlichen
Abstands von 5 mm, bei aktiven Bauteilen
15 mm, erforderlich.
Das Gerät ist auf alle Tragschienen nach
EN 60715 aufrastbar und sollte in Normalein-
baulage montiert werden (Anschlussklem-
men oben und unten).
105431_de_00
1 3
1 4 S ig
n a
l
D C
O K
Ι <
Ι
N
B o
o s
t
D C
O K
3 0
- 5 6
V
O u
t p u
t D
C 4
8 V
2 0
A
QUINT-PS/1AC/48DC/20
