7

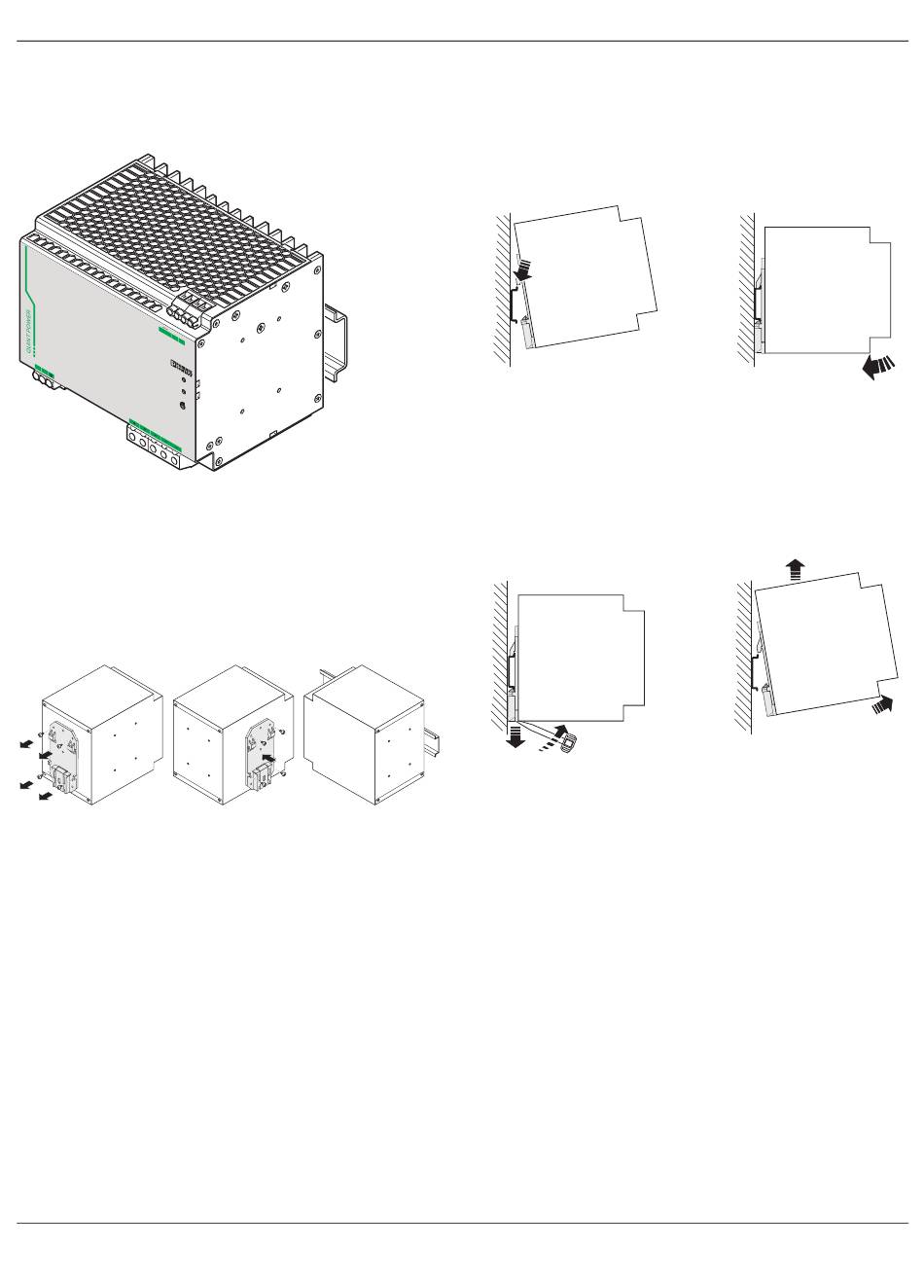

Montage/Demontage

7.1

Normaleinbaulage

1 3
1 4 S ig
n a
l
D C
O K
Ι<
Ι
N
In p
u t
A C
L
1 0
0 - 2
N
4 0
V
B o
o s
t
D C
O K
3 0
- 5 6
V
O u
tp u
t D
C 4
8 V
2 0
A
Bild 4 Normaleinbaulage
7.2 Um 90° gedrehte Einbaulage
Eine um 90° gedrehte Einbaulage zur Tragschiene, errei-
chen Sie durch Montage des Tragschienenadapters (UTA
107) wie im Bild beschrieben. Hierzu ist kein weiteres Mon-
tagematerial erforderlich. Befestigungsschrauben: Torx®
T10 (Anzugsmoment 0,8 Nm ... 0,9 Nm).
Bild 5 Um 90° gedrehte Einbaulage
105431_de_00
7.3

Montage auf Tragschiene

Setzen Sie das Modul mit der Tragschienenführung an die
Oberkante der Tragschiene an und rasten Sie es nach unten
ein.
A
Bild 6 Montage
7.4

Demontage von der Tragschiene

Ziehen Sie den Schnappriegel mit Hilfe eines Schrauben-
drehers auf und hängen Sie das Modul an der Unterkante
der Tragschiene aus.
A
Bild 7 Demontage
