2. Montage der Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw.
Rücklauftemperatur werden ausschliesslich
paarweise geliefert und dürfen nie voneinander
getrennt werden.
MULTICAL® 602 wird im Normalfall mit bereits
montierten Temperaturfühlern gelie-fert. Die
Kabellänge darf nach EN 1434 bzw. OIML R75 nicht
verändert werden. Ein evtl. Austauschen der Füh-
ler darf ebenfalls nur paarweise vorgenommen
werden.
Der Vorlauffühler ist mit einem roten, der Rückl-
auffühler mit einem blauen Schild gekennzeich-
net (Siehe Abschnitt 5, Seite X).

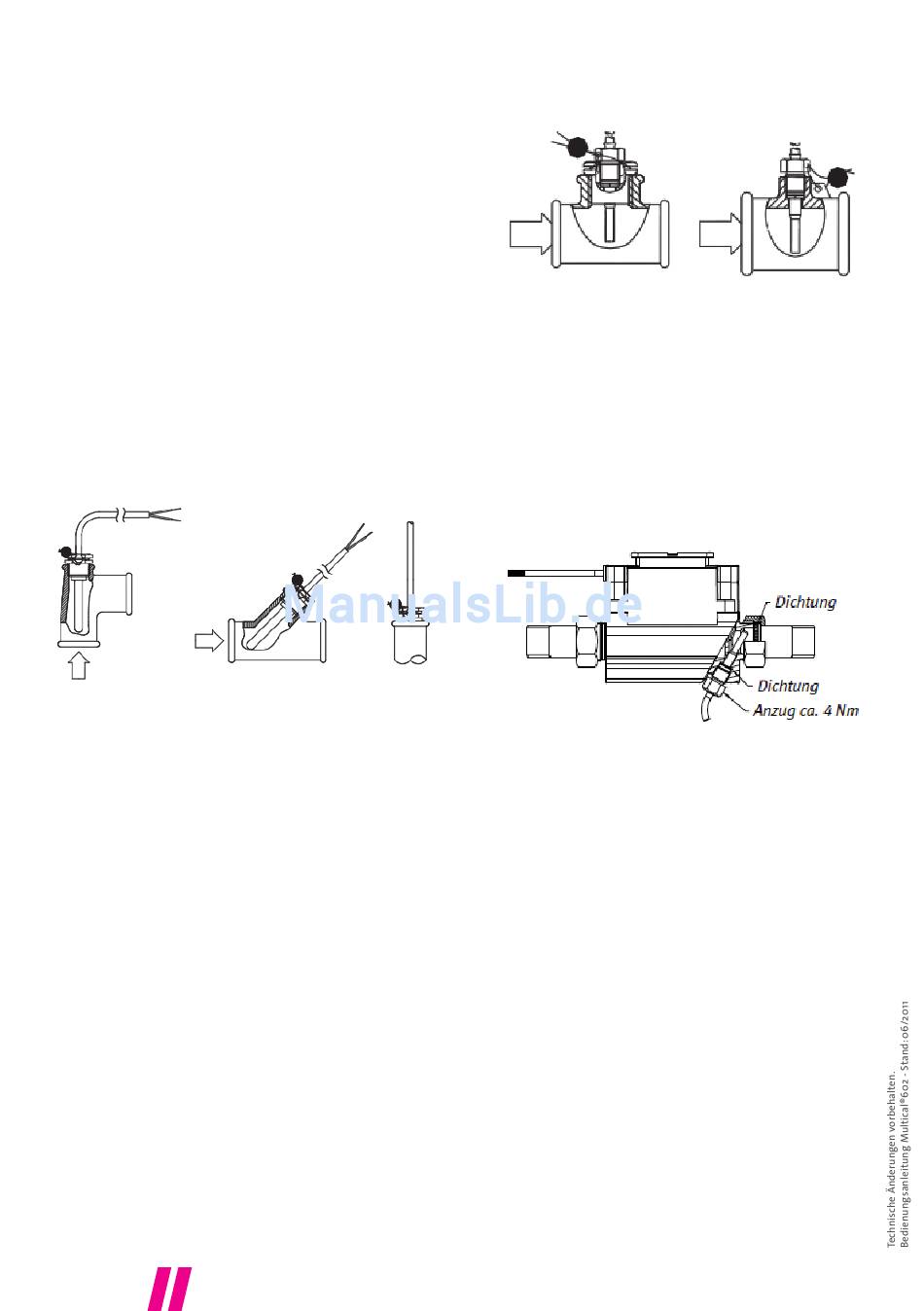

2.1 Fühlersätze für Tauchhülsen
Die Fühlertauchhülsen werden am besten in
T-Stücke mit 45° Winkel eingebaut. Die Spitze der
Tauchhülse zeigt dabei gegen die Strömungsrich-
tung und ist in der Mitte der Strömung plaziert.
Die Temperaturfühler werden so tief wie möglich
in die Tauchhülsen eingeführt. Zur Verkürzung
der Ansprechzeit eignet sich eine "nichthärtbare"
wärmeleitende Paste.
Das kleine Plastikstück am Fühlerkabel in die Füh-
lertauchhülse schieben und die Leitung mit der
beiliegenden Schraube (M4) sichern. Die Schraube
nur mit den Fingern eindrehen. Die Tauchhülsen
hiernach mit Plombe und Draht plombieren.
2.2 Kurze Direktfühlersätze
Der kurze Direktfühler kann mit Rohrgewinden
bis zu R1 und eingebautem M10 Stutzen für den
kurzen Direktfühler, in spezielle Kugelventile oder
T-Stücke mit speziellen Winkeln montiert werden.
Für die Montage in existierende Heizungsanlagen
mit Standard-T-Stücken kann Kamstrup weiterhin
R½ und R¾ Messingnippel liefern, die zu den kur-
zen Direktfühlern passen.
Weiterhin kann der kurze Direktfühler auch in alle
Kamstrup ULTRAFLOW® Varianten mit G¾ und
G1Gewinden am Zählergehäuse direkt montiert
werden. Die Messingüberwurfmutter der Fühler
werden mit einem 12 mm Gabelschlüssel leicht
NZR – Ihr Partner für Energiemessung
4
(ca. 4 Nm) festgedreht. Danach werden die Fühler
mit Plombe und Draht versiegelt.
3. Montage des Durchf lusssensors
Vor dem Einbau des Durchflusssensors sollte die
Anlage durchgespült und Schutzpfropfen/Kunst-
stoffmembranen sollten entfernt werden.
Die korrekte Platzierung des Durchflusssensors
(Vor- oder Rücklauf) geht aus dem Etikett auf
der Vorderseite von MULTICAL® 602 hervor. Die
Durchflussrichtung ist durch den Pfeil auf der
Seite des Durchflusssensors angegeben.
Verschraubungen und Dichtungen gemäss oben-
stehender Zeichnung montieren.
Gerade Einlaufstrecke: ULTRAFLOW® erfordert we-
der eine gerade Einlauf- noch Auslaufstrecke um
die Messinstrumentrichtlinie (MID) 2004/22/EEC,
OIML R75:2002 und EN 1434:2007 einzuhalten.
Nur bei kräftigen Durchflussstörungen vor dem
Zähler ist eine gerade Einlaufstrecke notwendig.
Wir empfehlen die Einhaltung der Richtlinien von
CEN CR 13582.
