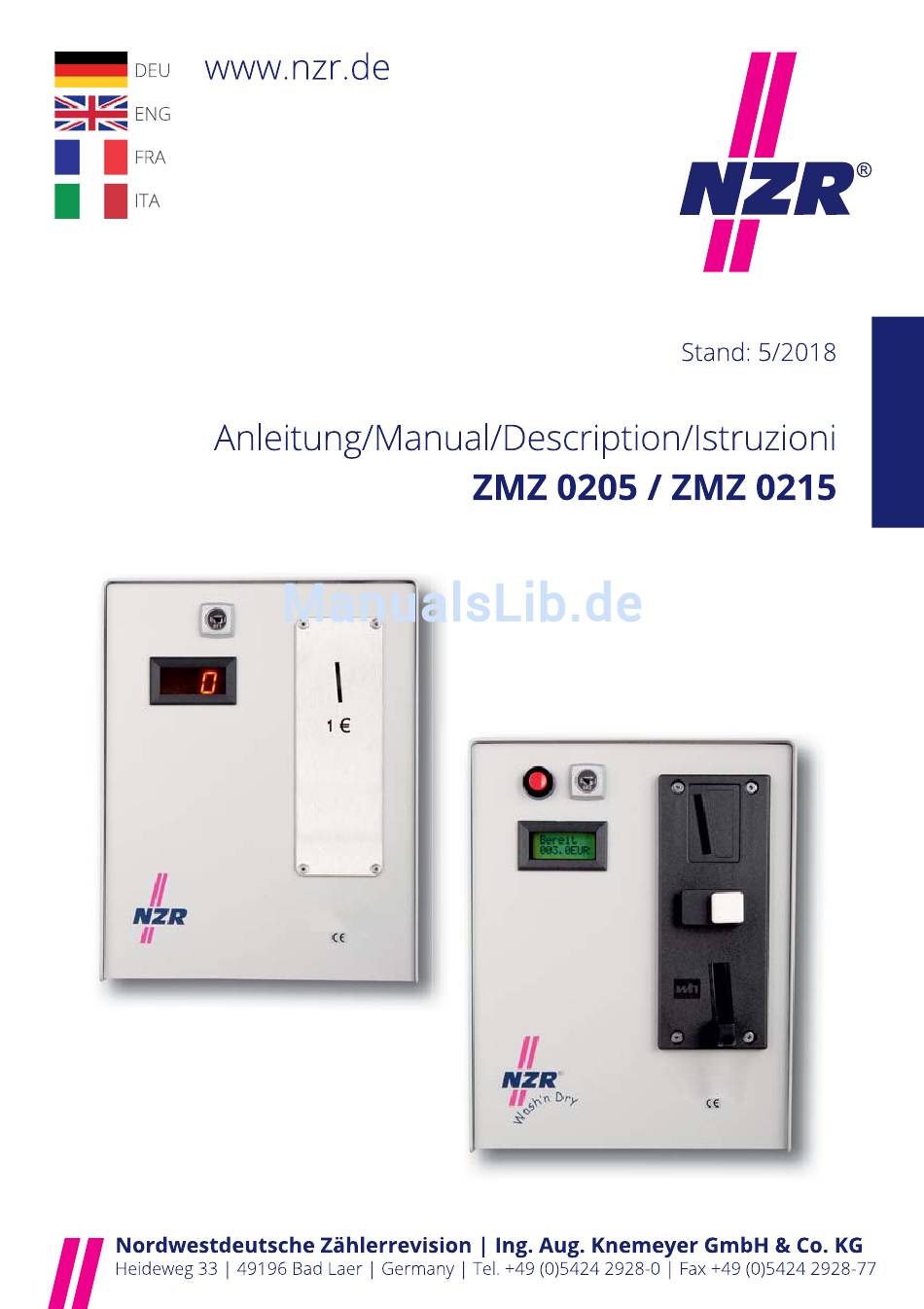

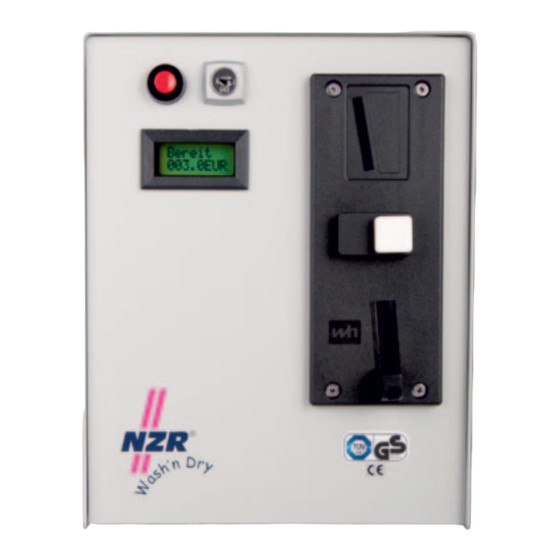

- Seite 1 Stand: 5/2018 Anleitung/Manual/Description/Istruzioni ZMZ 0205 / ZMZ 0215 Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Inhaltsverzeichnis
Sicherheit / Funktionsbeschreibung / Montage ................3 1.1. Sicherheitshinweise ......................... 3 1.2. Funktionsbeschreibung ........................4 1.2.1. Bestimmungswidrige Verwendung................... 4 1.3. Montage ZMZ 0205 / ZMZ 0215 ....................4 Bedienungsanleitung ZMZ 0205 2.1 Einstellung ............................4 2.2 Zeiteinstellung ..........................5 2.3 Anzeige .............................. -
Seite 3: Sicherheit / Funktionsbeschreibung / Montage
Kurzanleitung ZMZ 0205 / ZMZ 0215 1. Sicherheit / Funktionsbeschreibung / Montage 1.1. Sicherheitshinweise Anschluss: ACHTUNG! Vor dem Zugang zu den Anschlussklemmen müssen alle Netzstromkreise abgeschaltet werden. • Der Anschluss muss bauseits mit einer Trennvorrichtung vorgesehen sein, der kategorie III für die volle Trennung aufweist. -
Seite 4: Funktionsbeschreibung
Münzprüfers zu gewährleisten. 2. Bedienungsanleitung ZMZ 0205 2.1 Einstellungen Das Gerät ZMZ 0205 verfügt über eine 1-stellige LED-Anzeige zur Angabe der Anzahl der eingeworfenen Münzen bzw. der Restlaufzeit. Das Gerät arbeitet mit einer Münz- vorlage von maximal zwei Münzen. -
Seite 5: Zeiteinstellung
Anzeige wieder auf „1“. Bei Erreichen der letzten 9 Minuten wird der Ablauf der Restlaufzeit blinkend in Einer-Schritten zur Anzeige gebracht. Ist die eingestellte Laufzeit je Münze kleiner als 9 Minuten, so wird dieser Wert blinkend angezeigt. NZR – Ihr Partner für Energiemessung... -
Seite 6: Sonderausstattungen Zmz 0205
Taste „Menü“ wird der nächste Einstellwert aufgerufen. 4.3 Münzvorlage Nach Aufruf des Menüs „Münzen“ kann mit der Taste „Ändern“ die Anzahl der Mün- zen eingestellt werden, die eingeworfen werden müssen, um das Gerät zu starten. Weiter wie unter Laufzeiteinstellung beschrieben. NZR – Ihr Partner für Energiemessung... -
Seite 7: Sonderausstattungen Zmz 0215
Ist das Gerät mit der Sonderausstattung „V“ ausgerüstet, gilt die gleiche Vorgehens- weise wie unter Münzenzählwerk beschrieben. Zur Anzeige kommen die Register: Freischaltzeit in Stunden seit der letzten Rückstellung GFSZ Gesamte Freischaltzeit seit Inbetriebnahme (nicht rückstellbar) NZR – Ihr Partner für Energiemessung... -
Seite 8: Mehrfachmünzprüfer (Option „O")
Wertmarke vorprogrammiert sind. Es kann der einzuwerfende €- Geldbetrag in dem Menü Münzen in der unter Punkt 4.2 beschriebenen Weise eingestellt werden. (Die passenden Wertmarken sind unter der Art.-Nr. 2020 für WMA zu bestellen.) 6. Technische Daten 6.1 Technische Daten ZMZ 0205 Nennspannung 230 V ~ 50 Hz Leistungsaufnahme... -
Seite 9: Schaltbilder Und Maßbild
„Allgemeinen Geschäftsbedingungen für Lieferungen und Leistungen der Elektroindustrie“. Bei eigenständigem Einbau von Ersatzteilen oder sonstigen 9. Schaltbilder und Maßbild Gehäuse mit Rahmen Gehäuse ohne Rahmen NZR – Ihr Partner für Energiemessung... -
Seite 10: Optionsübersicht
Sonderausstattung angeben. Münzzähler betrieben werden, wird ein stärkerer Trafo (100 VA, 24V, Art. Nr. 3290) benötigt. z. B. ZMZ 0205, 1,00€, A, T, Z Sprechen Sie uns bei Fragen einfach an! Art. Nr. 70530172, 3000, 3200, 3280 NZR – Ihr Partner für Energiemessung... -
Seite 11: English
1. Safety / functional description / assembly ..................12 1.1. Safety instructions ..........................12 1.2. Functional description ........................13 1.2.1. Improper use ..........................13 1.3. Assembly ZMZ 0205 / ZMZ 0215 ....................13 2. Short manual ZMZ 0205 2.1 Settings ..............................13 2.2 Time setting ............................14 2.3 Display .............................. -
Seite 12: Short Manual
Short Manual ZMZ 0205 / ZMZ 0215 1. Safety / functional description / assembly 1.1. Safety instructions Connection: ATTENTION! Before accessing the terminals, all power circuits • The connection must be provided by the customer with a disconnecting device that has a contact opening width in accordance with the overvoltage category III full disconnection conditions. -
Seite 13: Improper Use
2. Short manual ZMZ 0205 Circuit board ZMZ 0205 2.1 Settings The ZMZ 0205 is equiped with a 1-digit LED to display the number of inserted coins or remai- ning time. Up to two coins can be insered into the device at once. -
Seite 14: Time Setting
„2“ is displayed. The display will jump back to „1“ if the time stock of second coin is used up. When time stock reaches the last 9 minutes the remaining time 3. Special features ZMZ 0205 3.1 Coin register (Option „A“) When ordering „Option A“... -
Seite 15: Short Manual Zmz 0215
Push the button „Betrieb“ to return to operation mode or „Menü“ for next setting. 4.3 Number of coins Calling up the menu „Münzen“ set the number of coins needed to start the device by pushing the „Ändern“ button. Refer to 4.2 for further settings. NZR – Ihr Partner für Energiemessung... -
Seite 16: Special Features
Total activation time since start of operation (not resetable) Alarm message In case of jammed coin caused by a cramped cash box „Fehler“ is displayed. Reset the device by pushing the „Betrieb“ button longer. NZR – Ihr Partner für Energiemessung... -
Seite 17: Multiple Coin Validator (Option „O")
(0,10; 0,20; 0,50; 1,00; 2,00 €) and tokens. The insertable Euro amount can be set in menu „Münzen“ as mentioned in 4.2. (The tokens are available under item no. 2020 for WMA). 6. Technical data 6.1 Technical data ZMZ 0205 Voltage 230 V ~ 50 Hz Consumption... -
Seite 18: Wiring Diagram And Scale Drawing
Option L Option L Option Z Option Z Safety low-tension 24 V Safety low-tension 24 V Electronical time control for shower Electronical time control for shower Gehäuse mit Rahmen Gehäuse ohne Rahmen Dimensions Dimensions NZR – Ihr Partner für Energiemessung... -
Seite 19: Option Overview
5 showers with In case of order note type and letter for recommended optional magnetic valve. features: e.g. ZMZ 0205, 1,00€, A, T, Z Just contact us with any question! Item No. 70530172, 3000, 3200, 3280 NZR – Ihr Partner für Energiemessung... -
Seite 20: Français
1.1. Consignes de sécurité ........................21 1.2. Mode d‘emploi ............................22 1.2.1. Utilisation incorrecte ....................... 22 1.3. Assemblée ZMZ 0205 / ZMZ 0215 ....................22 2. Manuel d‘utilisation ZMZ 0205 2.1 Paramétres ............................22 2.2 Réglage de l‘heure ..........................23 .............................. -
Seite 21: Sécurité / Description Fonctionnelle / Assemblage
Manuel d‘utilisation ZMZ 0205 / ZMZ 0215 1. Sécurité / description fonctionnelle / assemblage 1.1. Sécurité Connexion: Attention! Avant d‘accéder aux bornes, tous les circuits d‘alimentation doivent être éteints. • La connexion doit être assurée par le client avec un dispositif de déconnexion ayant une largeur d‘ouverture de contact conforme aux conditions de la catégorie... -
Seite 22: Fonction Description
2. Manuel d‘utilisation ZMZ 0205 2.1 Paramètres L‘unité ZMZ 0205 dispose d‘un écran 1-digit LED pour indiquer le nombre de pièces ou de la durée restante. Le dispositif fonctionne avec un maximum de deux Münzvorlage pièces. En outre pièce teinture pas prolonger le temps de la maturité. -
Seite 23: Réglage De L'heure
13 sec, et 18 h 13 min Après l‘insertion de la première pièce montre un „1“ (en supposant l‘approbation), de jeter un deuxième pièce est un «2» à l‘écran. Si le temps de stockage de la deuxième NZR – Ihr Partner für Energiemessung... -
Seite 24: Equipements Spéciaux
9 minutes par pièce, donc cette valeur clignote. 3. Equipements spéciaux ZMZ 0205 3.1 Compteur de pièce (Option „A“) res, mécanique, non réarmable totalisateur à enregistrer toutes les pièces insérées. Rénovation avec cette option se trouve dans les œuvres sans aucun problème. -
Seite 25: Equipements Spéciaux
Münzenzählwerk. La carte montre les onglets: Temps d‘activation en heures depuis la dernière réinitialisation GFSZ Temps d‘activation totale depuis le début (non réarmable) Messages d‘erreur Si en raison de la surpopulation caisse une pièce coincée dans NZR – Ihr Partner für Energiemessung... -
Seite 26: Zmz 0205
. Il peut casser les € - le montant d‘argent en pièces de monnaie dans le menu peut être décrit dans la section 4.2. (Les jetons correspondant sont à commander en numéro d‘article 2020 pour WMA.) 6. Spécif ications 6.1 Spécif ications ZMZ 0205 Tension nominale 230 V ~ 50 Hz Consommation 1,5 W Capacité... -
Seite 27: Des Diagrammes Et De Dessin Dimensionnel
Courant triphasé sur contacteur Récepteur à contact direct sec relais contact potential-free relay contact Option L Option Z - Électrique gestion du très basse tension de sécurité temps pur duches Gehäuse mit Rahmen Gehäuse ohne Rahmen Dimensions NZR – Ihr Partner für Energiemessung... -
Seite 28: Option Aperçu
électrovanne, un transformateur plus puissant ments spéciaux nécessaires. (100 VA, 24 V, No. 3290) est nécessaire. p. ex. ZMZ 0205, 1,00€, A, T, Z N‘hésitez pas à nous contacter pour toutes questions! N°art. 70530172, 3000, 3200, 3280 NZR – Ihr Partner für Energiemessung... - Seite 29 Sicurezza / descrizione funzionale / assemblaggio ................30 1.1. Sicurezza .............................. 30 1.2. Funzione descrizione ........................31 1.2.1. Uso improprio.......................... 31 1.3. Montaggio ZMZ 0205 / ZMZ 0215 ....................31 Manuale di istruzioni ZMZ 0205 2.1 Impostazioni ............................31 2.2 Impostazioni del tempo ........................32 2.3 Messagio ...............................
-
Seite 30: Sicurezza / Descrizione Funzionale / Assemblaggio
Manuale di istruzioni ZMZ 0205 / ZMZ 0215 1. Sicurezza / descrizione funzionale / assemblaggio 1.1. Sicurezza Connessione: ATTENZIONE! Prima di accedere ai terminali, tutti i circuiti di rete devono essere spenti. • La connessione deve essere fornita dal cliente con un dispositivo di scollegamen- to che abbia una larghezza di apertura del contatto in conformità... -
Seite 31: Funzione Descrizione
2. Manuale di istruzioni ZMZ 0205 2.1 Impostazioni L’apparecchio ZMZ 0205 dispone di un indicatore LED a una cifra per l’indicazione del numero delle monete inserite, ovvero del tempo di attivazione rimanente. L’apparecchio funziona con un massimo di due tipi di monete. -
Seite 32: Condizioni Di Fornitura
(posto che vi sia l’abilitazione) sul display compare un „2“. Se il tempo acquistato dalla seconda moneta è esaurito, sul display compare nuova- mente „1“. Al raggiungimento dei primi 9 minuti, il decorso del tempo di attivazione NZR – Ihr Partner für Energiemessung... -
Seite 33: Dotazioni Speciali
Se il tempo di attivazione per moneta è inferiore a 9 minuti, tale valore verrà visualizzato a intermittenza. 3. Dotazioni speciali ZMZ 0205 3.1 Meccanismo contamonete (Opzione „A“) L’attrezzatura con l’opzione „A“ viene applicata all’angolo di supporto della calotta di copertura di un contatore a cinque/sei cifre, meccanico, senza possibilità... -
Seite 34: Tipi Del Monete
Numero di tutte le monete inserite dalla messa in funzione (senza possibilità di azzeramento), con l’opzione „O“ dell’importo di denaro inserito. Con il tasto „Menü“ (Menu) è possibile passare da un registro all’altro. Alla richiesta „Löschen?“ (Cancella?) si può rispondere tramite il (Numero monete). NZR – Ihr Partner für Energiemessung... -
Seite 35: Contaore Di Esercizio (Opzione „V")
4.2. (I gettoni idonei devono essere ordinati con il numero di articolo 2020 per WMA). 6. Dati tecnici 6.1 Dati tecnici ZMZ 0205 Tensione nominale 230 V ~ 50 Hz Assorbimento di potenza 1,5 W Potere di rottura max. -
Seite 36: Manutenzione
Sono inoltre applicabili al riguardo le „Condizioni generali di contratto per le forniture e le prestazioni del settore elettrico“. Con riserva cambiamenti qualsiasi garanzia e TUV e GS omologazione del dispositivo scompare interessati. NZR – Ihr Partner für Energiemessung... -
Seite 37: Schemi Elettrici E Disegno Quotato
Connessione utente di corrente Connessione diretta utente di relè senza potenziale trifase tramite protezione Contatto di commutazione senza potenziale Controllo elettrico a tempo per Tensione di sicurezza docce Gehäuse mit Rahmen Gehäuse ohne Rahmen Dimensionamento Dimensionamento NZR – Ihr Partner für Energiemessung... - Seite 38 ° 3290) è obbligatorio. n ° 3290) è obbligatorio. p. e. p. e. ZMZ 0205, 1,00€, A, T, Z ZMZ 0205, 1,00€, A, T, Z Basta contattarci per qualsiasi domanda! Basta contattarci per qualsiasi domanda! N° d‘art.
-
Seite 39: Dichiarazione Di Conformità Ue
Produkt Product designation: Time-dependent prepayment meter declares under his sole responsibility Type: ZMZ 0205 / ZMZ 0215 und alle Varianten that the following product Type : ZMZ 0205 / ZMZ 0215 and all versions die einschlägigen Harmonisierungsrechtsvorschriften der Union erfüllt:... -
Seite 40: Unternehmensgruppe Nzr
+49 (0)6272 922 - 0 Individuelles Energie-Lastmanagement +49 (0)6272 922 - 100 E-Mail kbh@nzr.de NZR Leasing GmbH & Co. KG Staatlich anerkannte Prüfstelle für Messgeräte Hauseigene Leasinggesellschaft zur Finanzierung von für Elektrizität EHE6 und für Wasser WHE9. NZR-Produkten Heideweg 33 | 49196 Bad Laer...
