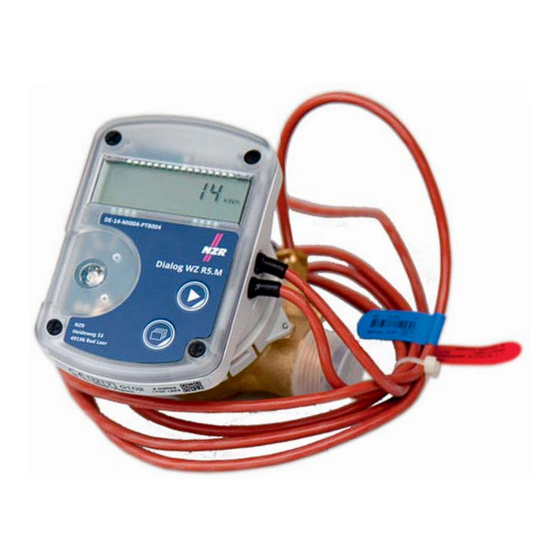

- Seite 1 Stand: 1/2019 Bedienungsanleitung Kompakt-Einstrahl-Wärmezähler Dialog WZ R5.M Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Inhaltsverzeichnis
Schnittstellen und Optionen ..............Optische-(Infrarot-) Schnittstelle ..........Fehlercodes .................... Allgemeine Hinweise ................... Haftungsausschluss ..............Sicherheits- und Verwendungshinweis ......... Entsorgung ..................Garantie und Service - Garantieerklärung ......Service- und Herstelleradresse ..........10 Technische Daten ..................11 Konformitätserklärung ................NZR – Ihr Partner für Energiemessung... -
Seite 3: Verwendung Und Funktion
1 Verwendung und Funktion Der vorliegende Kompakt-Einstrahl-Wärmezähler Dialog WZ R5.M dient zur Erfassung der verbrauchten Wärmeenergie in geschlossenen Heizsystemen. 2 Lieferumfang Kompakt-Wärmezähler, bestehend aus, vom Volumenmessteil abnehmbaren Rechenwerk und Volumenmessteil und zwei Temperaturfühlern. NZR – Ihr Partner für Energiemessung... -
Seite 4: Montage Des Durchflusssensors
Neue Dichtungen einlegen. • Durchflusssensor in Position bringen, auf die Durchflussrichtung achten (mit dem Pfeil auf dem Durchflusssensor vergleichen)! • Überwurfmuttern anziehen. • Wärmezähler in die richtige Ableseposition drehen. Einbaubeispiel (Wärmezähler im Rücklauf) Vorlauf Rücklauf NZR – Ihr Partner für Energiemessung... -
Seite 5: Montage Der Temperatursensoren (Kugelhahn Und T-Stück)
Länge von 1,2 m begrenzt. 4.2 Inhalt des Montagesets 1 Stk. O-Ring (schwarzes Gummi); Art.-Nr.: 260008 1 Stk. Messing-Gleitscheibe Art.-Nr.: 503011 1 Stk. Temperaturfühlerverschraubung mit Sicherungsstift Art.-Nr.: 260007 + 260020 1Stk. Hilfswerkzeug Art.-Nr.: 260006 NZR – Ihr Partner für Energiemessung... -
Seite 6: Montage Des Temperaturfühlers
Rückseite des Hilfswerkzeugs bis zum Anschlag ein. Hierdurch hen Sie die richtige Positionierung der Verschraubung in die Kerbstellen des eraturfühlers. Temperatur- Verschraubung mit Hilfs- fühler Sicherungssplint werkzeug NZR – Ihr Partner für Energiemessung önnen Sie mittels einer Zange den Sicherungssplint in die Verschraubung drücken. -
Seite 7: Temperaturfühler In Den Spezialkugelhahn Einschrauben
Zur leichteren Montage sollte die Hülse mit einem Gleitmittel benetzt werden. Messing- Fiber- Gleitscheibe Dichtung Anschließend sichern Sie den Temperaturfühler mit einer Plombe. d sichern Sie den Temperaturfühler mit einer Plombe. NZR – Ihr Partner für Energiemessung Seite 3... -
Seite 8: Inbetriebnahme
• Ist bei Geräten mit zwei außenliegenden Fühlern der Vorlauffühler (rot) in den Vorlauf und der Rücklauffühler (blau) in den Rücklaufstrang eingebaut? • Ist bei Geräten mit einem eingebauten Rücklauffühler der Durchflusssensor im Rücklauf montiert? NZR – Ihr Partner für Energiemessung... -
Seite 9: Anzeigemöglichkeiten
Mittels der zwei Bedientasten wird innerhalb des Anzeigemenüs navigiert. Innerhalb einer An- zeigeebene werden Diese Taste wechselt die Anzeigeebene. mittels der Play-Taste die Inhalte rotiert. Nach 30 Sekunden ohne Tastendruck, wird automatisch auf die Anzeige der Wärmeenergie zurückgewechselt. NZR – Ihr Partner für Energiemessung... - Seite 10 1. Ebene / Hauptschleife Kumulierte Wärmeenergie (MWh / kWh) – Standardanzeige – Kumuliertes Volumen Fehlercodes Segmenttest 2. Ebene / Stichtag Stichtagsdatum Zählerstand (Wärmeenergie) am Stichtag NZR – Ihr Partner für Energiemessung...
- Seite 11 3. Ebene / Momentanwerte Durchfluss in m³/h Temperatur Vorlauf in °C Temperatur Rücklauf in °C Temperaturdifferenz in K Wärmeleistung in kW NZR – Ihr Partner für Energiemessung...
- Seite 12 Betriebsstundenzähler Wärmeenergie, hochauflösend, Auflösung: Wh Volumen hochauflösend, Auflösung: 10*ml 4. Ebene / Parameter Softwarestand Checksumme (hexadezimal) des Programmspeichers Fühlerart/Einbauposition und Nenngröße des Volumenmessteils Impulswertigkeit des VMT in Millili- ter/Impuls NZR – Ihr Partner für Energiemessung...
- Seite 13 Herstellernummer 5. Ebene / Kommunikation M-Bus Primäradresse M-Bus Sekundäradresse Status des Erweiterungsmoduls 6. Ebene / Monatswerte Datum Wärmeenergie am Monatsende Die einzelnen Speicherwerte sind von 1 bis 18 gekennzeichnet. NZR – Ihr Partner für Energiemessung...
-
Seite 14: Schnittstellen Und Optionen
7 Schnittstellen und Optionen Um mit einem Dialog WZ R5.M Gerät kommunizieren zu können, muss ein optischer Auslesekopf an die serielle Schnittstelle oder die USB-Schnittstel- le des PCs angeschlossen werden. Der Auslesekopf und die erforderliche Software „M-Tool“ sind optional erhältlich. -
Seite 15: Fehlercode
Widerstand kleiner 450 Ohm (-25°C) Messkreis, Widerstand, kalter Strang, Widerstand kleiner 450 Ohm (-25°C) Messkreis, Fehler Referenzwiderstand Messkreis, Temperaturdifferenz (ΔT) negativ Batterie unter 2,8 V Konfigurationsdaten/Kalibrierdaten in Flash fehlerhaft - Daten fehlen oder Checksumme falsch NZR – Ihr Partner für Energiemessung... - Seite 16 Daten im RAM (Konfigurationsdaten) - Checksumme fehlerhaft 32kHz Quarz schwingt nicht Mathematik, Wurzelziehen aus einer negativen Zahl Mathematik, Überlauf in der Mathematik k-Faktor außerhalb der Grenzen 1,070...1,174 k-Faktor nicht in den Tabellen vorhanden Durchflusssensor Programmspeicher (Flash), Checksumme falsch NZR – Ihr Partner für Energiemessung...
-
Seite 17: Allgemeine Hinweise
• Einbauort des Wärmezählers beachten. Standard: Einbau im Rücklauf • Der direkteingebaute Temperaturfühler bzw. die Blindschraube an der Temperaturfühlereinbaustelle des Durchflusssensors darf nicht verän- dert werden, d.h. die Verplombung darf nicht entfernt werden. • Grundsätzlich müssen freiliegende Temperaturfühler direkt eintauchend eingebaut werden. NZR – Ihr Partner für Energiemessung... -
Seite 18: Haftungsausschluss
Gemäß Europäischer Richtline 2002/96/EG Elektro und Elektro-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zu- geführt werden. Derzeit gültige Entsorgungsmaßnahmen für ausgediente Elektrogeräte erfragen Sie bitte bei Ihrer Gemeinde- oder Stadtverwaltung. NZR – Ihr Partner für Energiemessung... -
Seite 19: Garantie Und Service-Garantieerklärung
Ing. Aug. Knemeyer GmbH & Co. KG Besucheranschrift: Heideweg 33, 49196 Bad Laer Postanschrift: Postfach 1255, 49193 Bad Laer Telefon +49 (0)5424 2928 - 0 +49 (0)5424 2928 - 77 Online info@nzr.de | www.nzr.de NZR – Ihr Partner für Energiemessung... -
Seite 20: Technische Daten
5 ... 55 °C Temperaturbereich 2 ... 120 °C Temperaturdifferenz 3 ... 90 K Energieversorgung 3V, Lithium Betriebsdauer 6 + 1 Jahre Datenspeicherung 1x täglich in E PROM Anzeige 8-stellig + Sonderzeichen Optische (Infrarot-) Schnittstellen standard Schnittstelle NZR – Ihr Partner für Energiemessung... - Seite 21 Einbaulänge 110 mm 130 mm Temperaturbereich 15 ... 90 °C Einbaulage horizontal; vertikal Temperatursensoren Typ PT500 Platin Präzisionswiderstand Anschlussart 2-Leiter-Technik Durchmesser 5,0 mm (optional 5,2 mm) Leitungslänge 1,2 m Genauigkeitsklasse und Minimaldurchfluss siehe Typenschild NZR – Ihr Partner für Energiemessung...
-
Seite 22: Konformitätserklärung
11 Konformitätserklärung NZR – Ihr Partner für Energiemessung... - Seite 23 NZR – Ihr Partner für Energiemessung...
-
