9. Steckmodule

MULTICAL® 602 kann durch Steckmodule um
eine Reihe zusätzliche Funktionen erweitert
werden. Die einzelnen Module werden unten kurz
beschrieben.

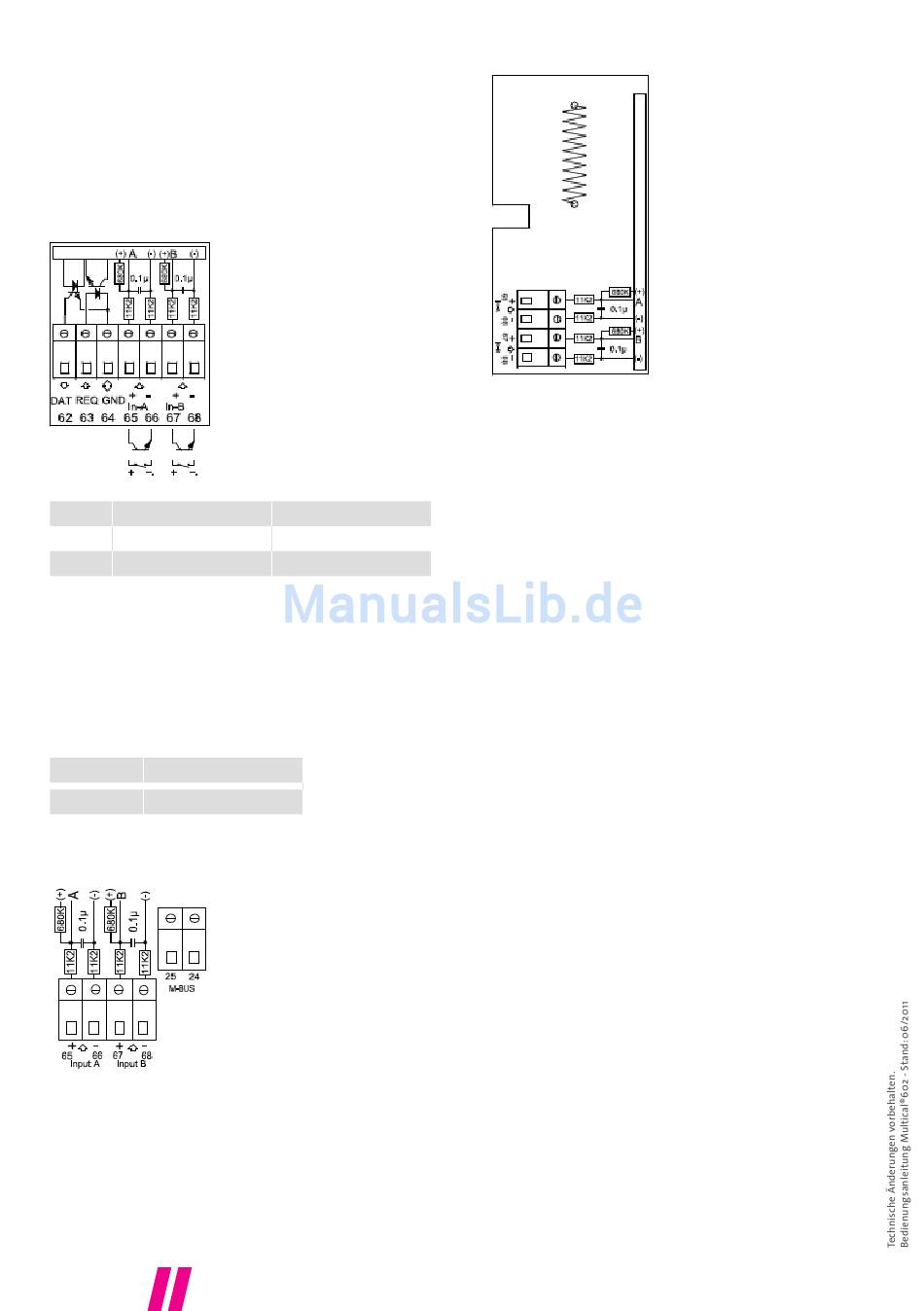

9.1 Bodenmodule

9.1.1 Daten- + Impulseingänge, Typ 67-00-10
62
braun
63
weiß
64
grün
Die Impulseingänge können beim Anschluss der
Elektrizitäts- und Wasserzähler verwendet wer-
den. Beachten Sie die maximale Impulsfrequenz
sowie die korrekte Impulskodierung (l/Imp. und
Wh/Imp.), die mittels der FF und GG Konfigurati-
on gewählt werden.
65 - 66
Eingang A
67 - 68
Eingang B

9.1.2 M-Bus, Typ 67-00-20/27/28/29

M-Bus kann in Stern-, Ring-
oder Bustopologie mon-
tiert werden. Abhängig
von der Stromversorgung
des M-Bus Masters und
dem gesamten Kabelwi-
derstand können bis zu
250 Zähler verbunden
werden.
Kabelwiderstand
< 29 Ohm
Kabelkapazität
< 180 nF
Das M-Bus Netz wird über Klemme 24 und 25 an-
geschlossen. Die Polarität ist gleichgültig. M-Bus
wird mit Impulseingängen geliefert.
NZR – Ihr Partner für Energiemessung
10
Die Datenklemmen wer-
den z.B. für den Anschluss
eines PCs verwendet.
Das Signal ist passiv und
mittels Optokoppler
galvanisch getrennt. Die
Konvertierung auf RS232
Niveau erfordert, dass
Datenkabel 66-99-106 (D-
Sub 9F) oder 66-99-098
(USB) wie folgt ange-
schlossen wird:
(DAT)
(REQ)
(GND)
9.1.3 Funk + Impulseingänge, 67-00-21/25/26
Das Funkmodul wird zur
drahtlosen Kommunikation
über gebührenfreie Funk-
frequenzen verwendet und
ist mit integrierter Anten-
ne oder mit Anschlussmög-
lichkeit für Zusatzantenne
lieferbar.
Für weitere Auskünfte über
Funkauslesung verweisen
wir auf Technische Be-
schreibung für Funk (5512-
012). Die Impulseingänge
dieses Moduls sind mit den
früher beschriebenen identisch.
Achtung! Typ 67-00-21 schliesst Funk- und
Router-funktionen ein. Das FunkRouter Modul
(67-00-21) muss mit Netzversorgung verwendet
werden.
9.1.4 Prog. Datenlogger + RTC + 4...20 mA
Eingänge + Impulseingänge, Typ 67-00-22
Das Modul wird immer mit Anschlussmöglichkeit
für 2 Druckgeber an den Klemmen 57, 58 und 59
ausgeliefert und kann auf die Stromauslesung
oder auf einen Druckbereich von 6, 10 oder 16 Bar
eingestellt werden.
Das Modul ist für die Fernauslesung vorbereitet,
wobei die Daten von Zähler/Modulmittels eines
an den Klemmen 62, 63 und 64 angeschlossenen
externen GSM/GPRS Modems an die Systemsoft-
ware übertragen werden.
Weiterhin verfügt das Modul über zwei extra Im-
pulseingänge, VA und VB. Das Modul muss immer
mit einer Spannung von 24 V AC versorgt werden.
9.1.5 Analoge Ausgänge, Typ 67-00-23
Siehe Installationsanleitung 5512-369 (DK-GB-DE).

9.1.6 LonWorks, Typ 67-00-24

Siehe Installationsanleitung 5512-396 (DK) oder
5512-403 (GB).

9.1.7 Wireless M-Bus, Typ 67-00-30

Das Funkmodul ist für die Anwendung in den
handbedienten Wireless M-Bus ReaderSystemen
von Kamstrup A/S über gebührenfreie Funkfre-
quenz (868 MHz) vorgesehen.
Das Modul erfüllt die C-Mode Spezifikationen von
prEN13757-4 und kann somit in andere Systeme,
die die drahtlose M-Bus C-Mode Kommunikation
anwenden, eingesetzt werden.
Das Modul wird mit interner Antenne sowie
