• Vor- und Rücklaufrohre sind nicht unbedingt
dicht gekoppelt
• Elektroschweißungen*) können vorkommen
*) Elektroschweißungen sollen immer mit dem
Massenpol der Schweißstelle zunächst ausge-
führt werden. Zählerschäden infolge des Schwei-
ßens fallen nicht unter der Werksgarantie.

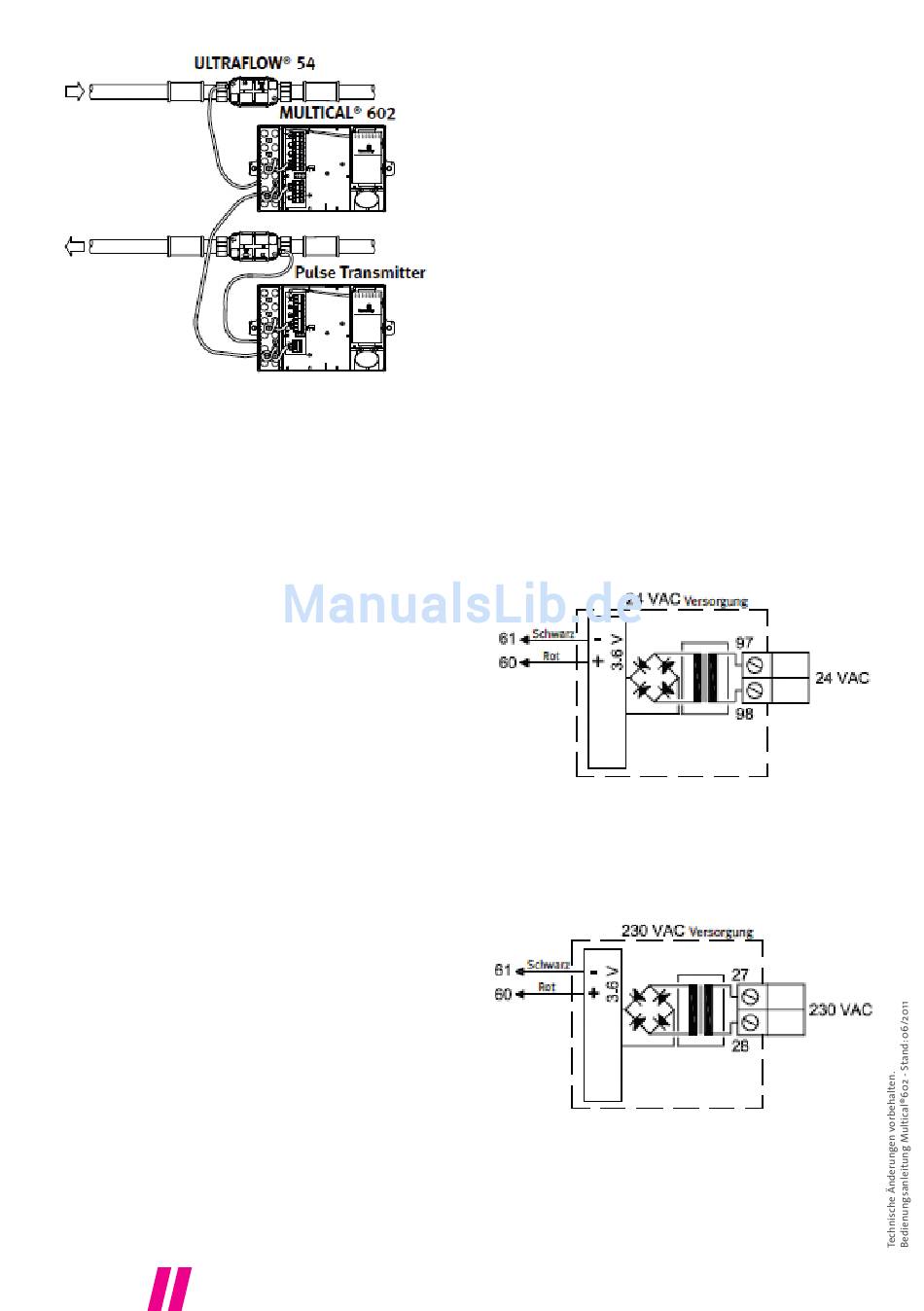

6. Spannungsversorgung von Rechenwerk/
Pulse Transmitter
MULTICAL® 602 kann durch eine eingebaute
Lithiumbatterie, ein internes 24 VAC oder 230 VAC
Netzmodul spannungsversorgt werden.
Die beiden Leitungen von Batterie oder Netzmo-
dul sind in die Klemmreihe des Rechenwerks, Nr.
60 und 61, zu montieren.
Beachten Sie die korrekte Polarität; Rot an Klem-
me 60 (+) und schwarz an Klemme 61 (-).
6.1 Batterieversorgung
MULTICAL® 602 wird durch eine Lithiumbatterie,
D-Zelle, versorgt. Die Batterie ist mit dem Installa-
tionsjahr, z.B. 2011, sowie dem Herstellungsdatum
vermerkt.
Die optimale Batterielebensdauer wird dadurch
erzielt, daß man die Temperatur der Batterie unter
30°C hält, z.B. durch Wandmontage.
Die Spannung einer Lithiumbatterie ist nahezu
während der gesamten Lebensdauer konstant (ca.
3,65 V). Daher ist die Restkapazität durch Span-
nungsmessung nicht feststellbar.
Die Batterie darf nicht aufgeladen oder kurzge-
schlossen werden. Gebrauchte Batterien müssen
ordnungsgemäß entsorgt werden, z.B. bei NZR.
NZR – Ihr Partner für Energiemessung
8
6.2 Netzmodule
Die Module gehören zur Schutzklasse II und
werden mittels eines Zweileiterkabels (ohne
Erde) durch die Kabeltülle des Rechenwerks, die
rechts unten im Anschluss-bodenstück platziert
ist, angeschlossen. Verwenden Sie Kabel mit 5-10
mm Außendurchmesser und beachten Sie die
ordnungsgemäße Abisolierung sowie die korrekte
Montage der Kabelentlastung.
Max. erlaubte Sicherung: 6 A
Nationale Regeln für die Installation sollten ein-
gehalten werden.
6.2.1 High-power Versorgungsmodule
Diese Module sind von der Netzspannung gal-
vanisch getrennt. Die Module enthalten einen
Schaltnetzteil (SMPS), der die Ansprüche an Dop-
pelisolation erfüllt, wenn das Rechenwerksober-
teil montiert ist. Die Module sind in 2 Varianten
mit entweder 24 VAC oder 230 VAC Anschluss
lieferbar.
6.2.2 Isolierte lineare Versorgungsmodule
24 VAC
Z.B. kann ein Transformator 230/24 V, Typ 66-99-
403 verwendet werden. Achtung! MULTICAL® 602
kann nicht mit 24 VDC versorgt werden.
230 VAC
Dieses Modul wird bei direktem Netzanschluss
verwendet. Achtung! Eine externe Versorgung
darf nur dem Versorgungsmodul angeschlossen
werden.
