- Seite 1 Stand: 11/2015 Handbuch DIMAS / WinDIMAS NZR – Ihr Partner für Energiemessung...
-
Seite 2: Inhaltsverzeichnis
Details der Messreihe ........................21 III.5 Drucken ..............................22 III.5.1 Auswahl des Druckers ........................22 III.5.2 Ausdruck der Messreihen ......................23 Entsorgung ..........................24 DIMAS-Begleitblatt ........................25 Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 1... -
Seite 3: Einleitung
Um hier nicht länger unwissend den Gegebenheiten ausgesetzt zu sein, wurde durch das mobile Datenerfassungssystem DIMAS 3 eine einfache Möglichkeit geschaffen, den Energieverbrauch zu erfassen und mit der zum System gehörigen Software WINDIMAS32 komfortabel auszuwerten. DIMAS 3 liefert damit wichtige Kriterien und Entscheidungshilfen für die kundenspezifische Planung und effizienten Einsatz... -

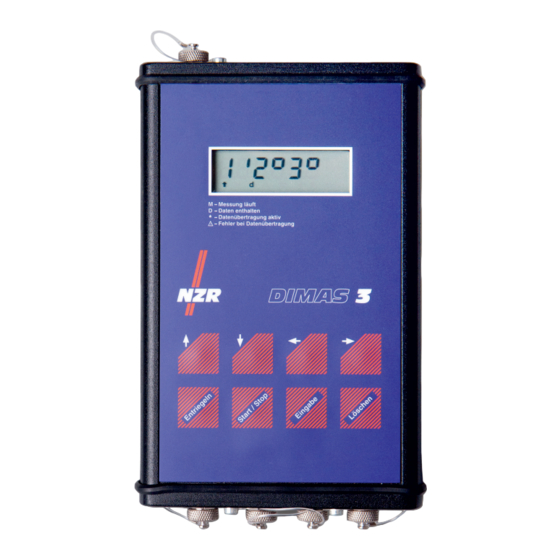

Seite 4: Datenlogger Dimas3
: Datenübertragung war soeben aktiv ↓ : (rechts, blinkend) Programm arbeitet II.1.1.2 Versionsdatum Bei Betätigung der Taste "→" erscheint am Display das Versionsdatum der internen Software. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 3... -
Seite 5: Eingabe/Ändern Von Parametern
Mit den Tasten "↓" und "↑" werden dann die Werte vermindert (bzw. erhöht) oder umgeschaltet. Abgeschlossen wird die Eingabe durch erneutes Betätigen der Taste "Eingabe". Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 4... -
Seite 6: Start/Stop Von Messungen
Als Ersatztyp müssen Batterien mit einer Spannung von 3 V des Typs 2/3 AA oder AA gewählt werden. Nach dem Austausch der Batterien müssen sämtliche Einstellungen des Gerätes überprüft und ggf. korrigiert werden. Dieses trifft besonders auf Datum und Uhrzeit zu. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 5... -
Seite 7: Markentaster Hv.ir
Auf diese Weise wird vermieden, daß der Leuchtfleck der IR-Diode (∅ ca. 2 mm) nur den Rand der Läuferscheibe abtastet und nach einer gewissen Zeit durch Heben oder Senken des Läufers im Magnetfeld Fehlimpulse geliefert werden. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 6... -
Seite 8: Impulstaster Hv-Led
Zum Betrieb an DIMAS-Geräten ist der HV-LED auf 'Teiler' zu schalten, da ansonsten die Impulse für eine Erfassung durch das DIMAS-Gerät zu kurz sein könnten. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 7... -
Seite 9: Durchführen Einer Messung Mit Dimas 3
Zum Starten der Messung ist die Taste ‘Start/Stop’ gemeinsam mit ‘Entriegeln’ einmal zu betätigen . Das DIMAS 3 zeigt im linken Bereich des Displays ein ‘M‘ als Symbol der laufenden Messung an. Um für die Analyse eine Zusammenstellung aller wichtigen Daten zu erhalten, ist es ratsam, ein Begleitblatt zu erstellen, welches diverse Angaben abfragt. -
Seite 10: Auswertesoftware 'Windimas32
Auswertesoftware ‘WINDIMAS32’ Voraussetzungen für den Betrieb der WINDIMAS32 Um mit WINDIMAS32 Geräte vom Typ DIMAS 3 bearbeiten zu können, müssen folgende Voraussetzungen erfüllt sein: Betriebssystem ab Microsoft Windows XP, 20 MB freier Festplattenspeicher 1 freie COM-Schnittstelle RS 232 Darüber hinaus sollten grundlegende Kenntnisse im Umgang mit dem Betriebssystem vorhanden sein. -
Seite 11: Bedienung Der Software
Dieser Menüpunkt ermöglicht die Auswahl und den Datenimport von Dateien, welche nicht mit WINDIMAS32 erstellt wurden. Dazu ermöglicht das Menü "Datei – Import Fremdsysteme" die notwendige Auswahl von gewünschtem System und der zu importierenden Datei. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 10... -
Seite 12: Bearbeiten
Mit diesem Menü wird die Bearbeitung von Modem-Kunden aktiviert. Dazu gehört neben der Kunden- Datenverwaltung auch die Verbindungsherstellung zum 'fernen Modem'. (näheres siehe: III.3.1.1, – Modemauslesung eines DIMAS3-Datenloggers) Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 11... - Seite 13 Struktur als Besonderheit des LZ96 benutzt. ACHTUNG: Nach Vergabe aller Parameter (Zeiten, Intervalle, Feiertage) das Speichern nicht vergessen! Zur Vergabe der Tarifzeiten wird die zugehörige Registerkarte angewählt. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 12...
- Seite 14 Ziehen mit der Maus im Wochentag/Zeit-Fenster die Zeitdaten vergeben werden. In der Info-Zeile erscheint als Hilfe das vom Maus-Zeiger erfasste Feld. Auf diese Weise können bis zu 8 Tarifzeiten ausgewählt und grafisch eingefügt werden. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 13...
- Seite 15 Mit der Registerkarte 'Feiertagskalender' können die üblichen Feiertage ausgewählt und neue hinzugefügt werden. Für die aktiven Feiertage gilt die im Wochentag/Zeit-Fenster für die Feiertage vergebene Zeitkonfiguration. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 14...
- Seite 16 Kalender das gewünschte Datum bzw. im entsprechenden Feld die Startzeit vergeben. Es ist ratsam, die Ursprungsdatei nicht zu überschreiben, weshalb WINDIMAS32 den bisherigen Dateinamen mit dem Zusatz "_NEU" als Default vorgibt. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 15...
-
Seite 17: Fenster
• Es ist eine falsche COM-Schnittstelle eingestellt • Das Gerät wird wegen eines Defektes nicht aus dem 'Sleep-Modus' geweckt • Eine der COM-Schnittstellen am Gerät bzw. am PC ist defekt Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 16... - Seite 18 Datenlogger noch einmal zu löschen, da nur beim Löschvorgang die Kanalzahl übertragen wird. Nach erfolgreichem Einlesen der Daten erfolgt die Eingabe der zur Messreihe gehörigen Parameter. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 17...
- Seite 19 Bearbeitung erfolgt wie unter III. 3 beschrieben. HINWEIS: Um unnötige Telefongebühren zu vermeiden, sind die von NZR gelieferten Modems am DIMAS3 so eingestellt, daß nach einem Zeitraum von 60 Sekunden ohne Datenfluß aufgelegt wird. Damit ist sichergestellt, daß es nach dem ungewollten Abbruch einer Verbindung keine andauernde Belegung des Telefonanschlusses gibt.
-
Seite 20: Auswerten Einer Messreihe
Tageshöchstwerte der Meßperiodenleistung (hier grün), der HT-Verbrauch (hier dunkelblau) und der NT- Verbrauch ( hier hellblau) grafisch dargestellt. Bei mehrkanaligen Messreihen erscheinen diese Angaben in entsprechender Häufigkeit bei Stauchung der Y-Achsen. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 19... -
Seite 21: Bedeutung Der Schaltflächen
Ausdruck der aktuellen Grafik auf dem Standard-Drucker Zeitlich zurück blättern Zeitlich vorwärts blättern Einen Tag zusätzlich anzeigen Angezeigten Zeitraum um einen Tag vermindern Alle Tage anzeigen Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 20... -
Seite 22: Der Zeitbalken
Mit einem Mausklick in die Pfeiltasten oder durch Betätigung der Cursor-Tasten '←'bzw. '→' wird das Fadenkreuz um jeweils eine Messperiode bewegt. Mit einem Mausklick in das rot durchkreuzte Feld wird die Darstellung beendet. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 21... -
Seite 23: Drucken
III.5.1 Auswahl des Druckers Nach Aufruf des Menüs 'Datei – Drucker einrichten' erscheint das Fenster: Hier ist, sofern erforderlich, die notwendige Auswahl des Druckers zu treffen. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 22... -
Seite 24: Ausdruck Der Messreihen
Zah. Es erscheint dann an der Stelle ein Textfenster, welches die Eingabe der gewünschten Zahl ermöglicht. Zusätzlich kann der Anwender mit der Taste 'Hilfe Ein' die Anzeige von Hilfstexten einschalten. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 23... -
Seite 25: Entsorgung
Dieses Gerät darf nur gemäß den Bestimmungen nach dem Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz – ElektroG) entsorgt werden. Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 24... -
Seite 26: Vdimas-Begleitblatt
________________________ ________________________ ________________________ _________________________ _________________________ _________________________ NZR-Energiesysteme GmbH Heideweg 33, 49196 Bad Laer www.nzr-energiesysteme.de Postfach 1255, 49193 Bad Laer www.nzr.de Tel. 05424/2928-0, FAX: 05424/292877 info@nzr.de Handbuch DIMAS3, WinDIMAS32 1995 - 2015 NZR - Energiesysteme GmbH, Bad Laer Seite 25... -
