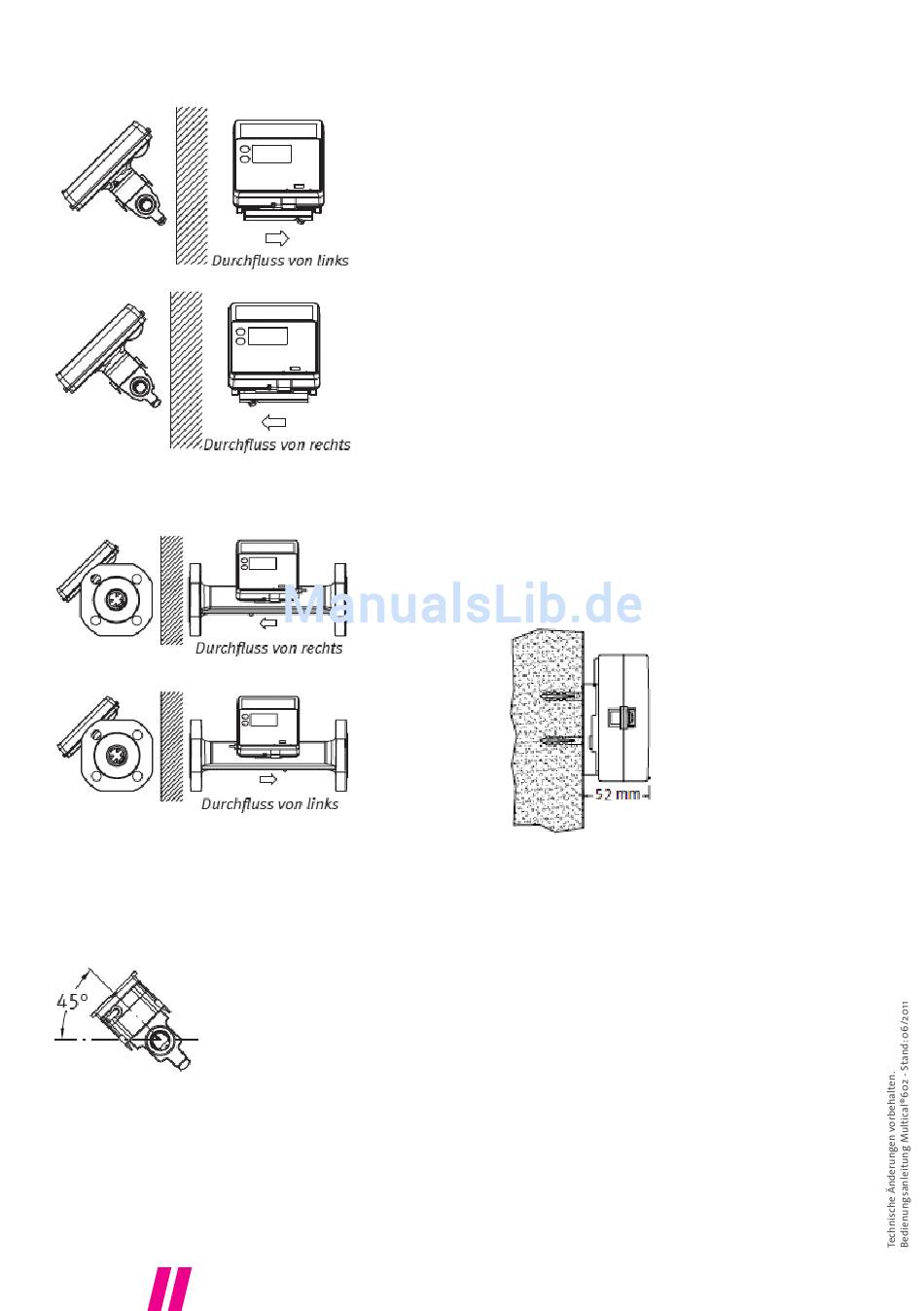

3.3 Installationsbeispiele
Verschraubungszähler:
Flanschzähler:
3.3.1 Feuchte und Kondensation
Bei der Installation in feuchter Umwelt, muss UL-
TRAFLOW®, wie unten gezeigt, 45° zur Rohrachse
gedreht werden.
Wo Kondensierung vorkommen kann, z.B. in Kühl-
anlagen, muss die kondenssichere Ausgabe von
ULTRAFLOW® verwendet werden.
NZR – Ihr Partner für Energiemessung
6
4. Montage des Rechenwerks
Es gibt drei verschiedene Einbauweisen des MUL-
TICAL® 602 Rechenwerks:
4.1 Kompaktmontage
Das Rechenwerk wird direkt auf den Durch-
flusssensor montiert, evtl. mit einem Winkelbe-
schlag. Nach der Montage wird das Rechenwerk
mit Plombe und Draht versiegelt. Wo kräftige
Kondensierung vorkommen kann (z.B. Kälteappli-
kationen), empfehlen wir die Wandmontage des
Rechenwerks. Siehe ebenfalls Pkt. 3.1" Montage
von ULTRAFLOW® ≤ DN125", Seite 5.
4.2 Separate/Wandmontage
Bei der Montage in kondensierender Umwelt
sowie um die Batterielebensdauer zu verlängern,
empfehlen wir die Verwendung eines Wandbe-
schlags.
Der Wandbeschlag ermöglicht die Montage von
MULTICAL® 602 an eine ebene Wand. Verwenden
Sie den Beschlag zur Markierung der beiden
6 mm Bohrlöcher.
4.3 Panelmontage
Mit dem Paneleinbausatz, Nr. 66-99-104 (192 x
144 mm) von Kamstrup, kann MULTICAL® 602
direkt in Panelen oder Steuertafeln eingebaut
werden.
