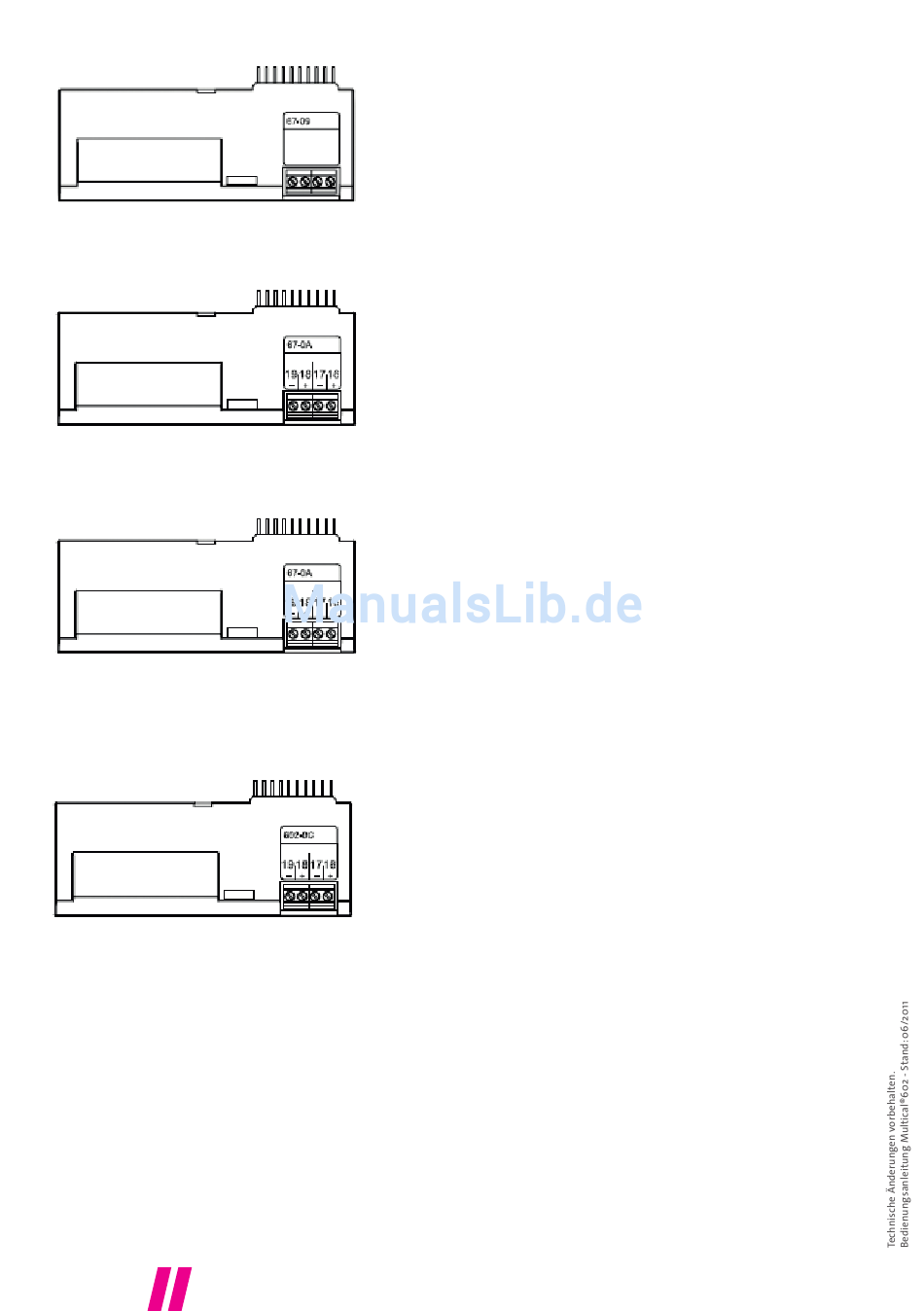

Typ 67-09: ∆Volumenberechnung und Stunden-
datenlogger
Dieses Kopfmodul berechnet den Unterschied
zwischen dem Vorlauf- und Rücklaufvolumen,
also den Verbrauch des in offenen Systemen
gezapften Volumens.
Differenzvolumen dV=V1-V2.
Das Modul verfügt über einen Stundendatenlog-
ger. Bei diesem Modul werden keine Anschlus-
sklemmen verwendet.
Typ 67-0A: 2 Impulsausgänge für CE und CV +
Stundendatenlogger + Scheduler
Das Kopfmodul hat die gleichen Funktionen
wie das Kopfmodul 602-0C. Darüber hinaus
kann das Modul eine Kaltwassertemperatur in
Übereinstimmung mit einem programmierten
Scheduler simulieren, wobei T2, T3 oder T4 mit bis
zu 12 individuellen Daten/Temperaturen pro Jahr
programmiert werden können.
Typ 67-0B: 2 Impulsausgänge für CE und CV +
Prog. Datenlogger
Die RTC- und Impulsausgangsfunktionen dieses
Kopfmoduls sind mit den Funktionen des zuvor
beschriebenen Kopfmoduls 602-0C identisch.
Das Kopfmodul ist für drahtlose Netzwerke von
Kamstrup vor-bereitet und kann zusammen mit
einem High Power FunkRouter-Modul 6020084
Teil eines solchen Netzwerks sein, wobei die aus-
gelesenen Daten mittels der Netzwerkeinheit RF
Concentrator zu einer Systemsoftware übertragen
werden.
Typ 602-0C: 2 Impulsausgänge für CE und CV
Dieses Kopfmodul hat zwei konfigurierbare
Impulsausgänge, die für Volumen- und Ener-
gieimpulse von Wärmezählern, Kältezählern und
kombinierten Wärme-/Kältezählern geeignet
sind.
Die Impulsauflösung entspricht der Auflösung der
Anzeige (im CCC-Code festgelegt), Z. B. CCC=119
(qp 1,5): 1 Imp/kWh und 1 Imp/0,01 m
.
3
Die Impulsausgänge sind optoisoliert und
können mit 30 VDC und 10 mA belastet werden.
Normalerweise ist Energie (CE) an den Klemmen
16-17 und Volumen (CV) an den Klemmen 18-19
angeschlossen, während andere Kombinationen
mit dem PC-Programm METERTOOL gewählt wer-
den können, mit dem auch die Impulsdauer auf 32
oder 100 mSek. gewählt werden kann.
NZR – Ihr Partner für Energiemessung
13
