- Seite 1 Stand: 4/2018 Bedienungsanleitung Kompakt-Einstrahl-Wärmezähler Dialog WZ R5.M Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...
-
Seite 2: Inhaltsverzeichnis
Optische-(Infrarot-) Schnittstelle ..........Fehlercodes .................... 10 Konformitätserklärung ................11 Allgemeine Hinweise ................... 11.1 Haftungsausschluss ..............11.2 Sicherheits- und Verwendungshinweis ......... 11.3 Entsorgung ..................11.4 Garantie und Service - Garantieerklärung ......11.5 Service- und Herstelleradresse ..........NZR – Ihr Partner für Energiemessung... -
Seite 3: Verwendung Und Funktion

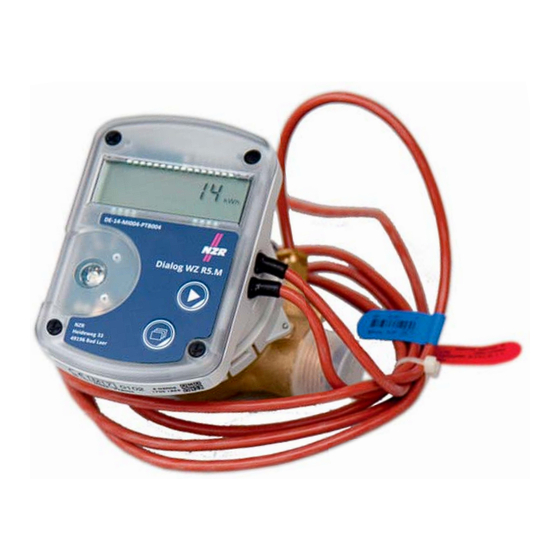

1 Verwendung und Funktion Der vorliegende Kompakt-Einstrahl-Wärmezähler Dialog WZ R5.M dient zur Erfassung der verbrauchten Wärmeenergie in geschlossenen Heizsystemen. 2 Lieferumfang Kompakt-Wärmezähler, bestehend aus, vom Volumenmessteil abnehmbaren Rechenwerk und Volumenmessteil und zwei Temperaturfühlern. NZR – Ihr Partner für Energiemessung... - Seite 4 Nahegelegenes Entleerungsventil am Absperrhahn zur • Überwurfmuttern am Wärmezähler lösen. • Alte Dichtungen entfernen. • Neue Dichtungen einlegen. • Überwurfmuttern anziehen. • Wärmezähler in die richtige Ableseposition drehen. Einbaubeispiel (Wärmezähler im Rücklauf) Vorlauf Rücklauf NZR – Ihr Partner für Energiemessung...
-
Seite 5: Montage Der Temperatursensoren (Kugelhahn Und T-Stück)
Länge von 1,2 m begrenzt. 4.2 Inhalt des Montagesets 1 Stk. O-Ring (schwarzes Gummi); Art.-Nr.: 260008 1 Stk. Messing-Gleitscheibe Art.-Nr.: 503011 1 Stk. Temperaturfühlerverschraubung mit Sicherungsstift Art.-Nr.: 260007 + 260020 1Stk. Hilfswerkzeug Art.-Nr.: 260006 NZR – Ihr Partner für Energiemessung... -
Seite 6: Montage Des Temperaturfühlers
Bitte schieben Sie zunächst die Verschraubung auf den Temperaturfühler und führen danach den Temperaturfühler in die Rückseite des Hilfswerk- rung der Verschraubung in die Kerbstellen des Temperaturfühlers. Temperatur- Verschraubung mit Hilfs- fühler Sicherungssplint werkzeug NZR – Ihr Partner für Energiemessung... -
Seite 7: Temperaturfühler In Den Spezialkugelhahn Einschrauben
4.3.3 Temperaturfühler in den Spezialkugelhahn einschrauben Danach ist die Messing-Gleitscheibe auf den Temperaturfühler aufzuschie- ben. Jetzt kann der Temperaturfühler handfest in den Spezialkugelhahn eingeschraubt werden. Zur leichteren Montage sollte die Hülse mit einem Gleitmittel benetzt werden. NZR – Ihr Partner für Energiemessung... -
Seite 8: Inbetriebnahme
Anschlussverschraubungen auf Dichtheit prüfen. Beim Eichaustausch die Zählerstände und die Seriennummern des alten und neuen Gerätes notieren. • Ist der Wärmezähler richtig dimensioniert? • Ist die Heizleitung frei (sind die Schmutzfänger nicht verstopft)? Richtung? eingebaut? NZR – Ihr Partner für Energiemessung... -
Seite 9: Technische Daten
5 ... 55 °C Temperaturbereich 2 ... 120 °C 3 ... 90 K Energieversorgung 3V, Lithium Betriebsdauer 6 + 1 Jahre Datenspeicherung 1x täglich in E Anzeige 8-stellig + Sonderzeichen Optische (Infrarot-) Schnittstellen standard Schnittstelle NZR – Ihr Partner für Energiemessung... - Seite 10 Anlauf vertikal 4 l/h 7 l/h 10 l/h Außengewinde G3/4B Einbaulänge 110 mm 130 mm Temperaturbereich 15 ... 90 °C Einbaulage horizontal; vertikal Anschlussart 2-Leiter-Technik Durchmesser 5,0 mm (optional 5,2 mm) Leitungslänge 1,2 m NZR – Ihr Partner für Energiemessung...
-
Seite 11: Anzeigemöglichkeiten
Mittels der zwei Bedientasten wird innerhalb des Anzeigemenüs navigiert. Innerhalb einer An- zeigeebene werden Diese Taste wechselt die Anzeigeebene. die Inhalte rotiert. Nach 30 Sekunden ohne Tastendruck, wird automatisch auf die Anzeige der Wärmeenergie zurückgewechselt. NZR – Ihr Partner für Energiemessung... - Seite 12 1. Ebene / Hauptschleife Kumulierte Wärmeenergie (MWh / kWh) – Standardanzeige – Kumuliertes Volumen Fehlercodes Segmenttest 2. Ebene / Stichtag Stichtagsdatum Zählerstand (Wärmeenergie) am Stichtag NZR – Ihr Partner für Energiemessung...
- Seite 13 3. Ebene / Momentanwerte Temperatur Vorlauf in °C Temperatur Rücklauf in °C Wärmeleistung in kW NZR – Ihr Partner für Energiemessung...
- Seite 14 Betriebsstundenzähler Wärmeenergie, Volumen 4. Ebene / Parameter Softwarestand Checksumme (hexadezimal) des Fühlerart/Einbauposition und Nenngröße des Volumenmessteils Impulswertigkeit des VMT in Millili- ter/Impuls NZR – Ihr Partner für Energiemessung...
- Seite 15 Herstellernummer 5. Ebene / Kommunikation M-Bus Sekundäradresse Status des Erweiterungsmoduls 6. Ebene / Monatswerte Datum Wärmeenergie am Monatsende Die einzelnen Speicherwerte sind von 1 bis 18 gekennzeichnet. NZR – Ihr Partner für Energiemessung...
-
Seite 16: Schnittstellen Und Optionen
8 Schnittstellen und Optionen Um mit einem Dialog WZ R5.M Gerät kommunizieren zu können, muss ein optischer Auslesekopf an die serielle Schnittstelle oder die USB-Schnittstel- Software „M-Tool“ sind optional erhältlich. 8.1 Optische-Schnittstelle (nach ZVEI) Die optische Schnittstelle ist aus Energiespargründen deaktiviert. Zum Aktivieren der Schnittstelle muss zu Beginn der Kommunikation eine soge- nannte WakeUp-Sequenz von der Auslesesoftware gesendet werden. -
Seite 17: Fehlercode
Widerstand größer 780 Ohm (146°C) Messkreis, Widerstand, heißer Strang, Widerstand kleiner 450 Ohm (-25°C) Messkreis, Widerstand, kalter Strang, Widerstand kleiner 450 Ohm (-25°C) Messkreis, Fehler Referenzwiderstand Batterie unter 2,8 V - Daten fehlen oder Checksumme falsch NZR – Ihr Partner für Energiemessung... - Seite 18 Daten im RAM (Zählerstand) - Fehlerhaft (BCD) fehlerhaft 32kHz Quarz schwingt nicht Mathematik, Wurzelziehen aus einer negativen Zahl Mathematik, Überlauf in der Mathematik k-Faktor außerhalb der Grenzen 1,070...1,174 k-Faktor nicht in den Tabellen vorhanden NZR – Ihr Partner für Energiemessung...
-
Seite 19: Konformitätserklärung
10 Konformitätserklärung NZR – Ihr Partner für Energiemessung... -
Seite 20: Allgemeine Hinweise
Leitungen zu verlegen. • Werden mehrere Zähler in einer Einheit eingebaut, muss darauf ge- achtet werden, dass bei allen Zählern die gleichen Einbaubedingungen vorliegen. • Einbauort des Wärmezählers beachten. Standard: Einbau im Rücklauf NZR – Ihr Partner für Energiemessung... -
Seite 21: Haftungsausschluss
Sicherheit zuständige zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, durch unsachgemäße Handhabung oder Nichtbeachtung der Anleitung bzw. der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. NZR – Ihr Partner für Energiemessung... -
Seite 22: Entsorgung
11.5 Service- und Herstelleradresse Nordwestdeutsche Zählerrevision Ing. Aug. Knemeyer GmbH & Co. KG Besucheranschrift: Heideweg 33, 49196 Bad Laer Telefon +49 (0)5424 2928 - 0 +49 (0)5424 2928 - 77 Online info@nzr.de | www.nzr.de NZR – Ihr Partner für Energiemessung... - Seite 23 NZR – Ihr Partner für Energiemessung...
