- Seite 1 WWW.NZR.DE Stand: 07/2006 Kurzanleitung Dialog IZ LON Impulszähler für LON Schnittstelle Nordwestdeutsche Zählerrevision | Ing. Aug. Knemeyer GmbH & Co. KG Heideweg 33 | 49196 Bad Laer | Germany | Tel. +49 (0)5424 2928-0 | Fax +49 (0)5424 2928-77...

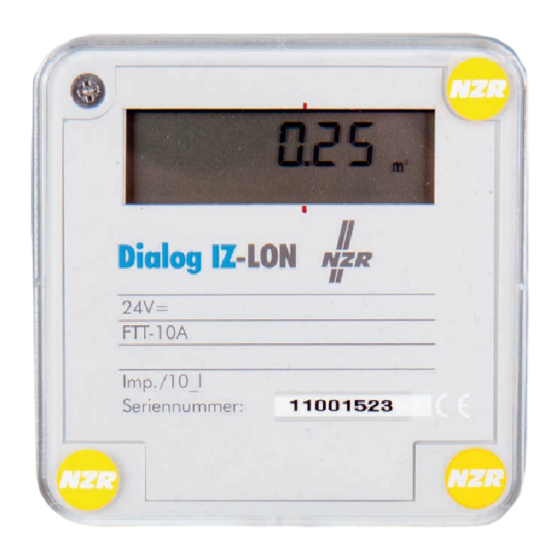

- Seite 2 Dialog IZ LON für Wasserzähler Dialog IZ LON für Wasserzähler Elektronischer Impulszähler mit LONWORKS® Interface für die Fernauslesung von Wasser- zählern mit Kontaktausgang. Mikroprozessor-Rechenwerk mit optionaler Multi- funktionsanzeige für Wassermenge, etc. Das Rechenwerk ist in einem Gehäuse zur Wandmontage mit der LCD-Anzeige und der intergrierten LON-Schnittstelle untergebracht.
-
Seite 3: Installation
Dialog IZ LON für Wasserzähler 1. Installation Für einen sicheren und zuverlässigen Betrieb ist die fachmännische Installation und Inbetriebnahme sehr wichtig. Der LON-Teil wird mit 24V AC oder DC versorgt (rosa = +24V, grau = GND). Die max. Stromaufnahme des Gerätes beträgt 50 mA. Als Transceiver wird ein FTT-10A verwendet, der per Zweidraht (gelb und grün) an den LON-Bus angeschlossen wird. - Seite 4 Dialog IZ LON für Wasserzähler 3.2.1 Menüanzeigen Menü Beschreibung Anzeige im Display Volumen in Litern Seriennummer (7-stellig) Volumen in Litern am Stichtag Displaytest (Alle Segmente werden angezeigt) Aktuelles Datum Stichtag (Datum Stichtag) momentaner Durchfluss Fehleranzeige 3.2.2 Zusätzliche Anzeigen Modus Beschreibung...
-
Seite 5: Lonworks® - Schnittstelle
Dialog IZ LON für Wasserzähler 4. LonWorks® - Schnittstelle 4.1 Service-Taste Mit Hilfe eines starken Magneten wird an der Unterseite des Gehäuses (Kabelausgänge) der Service-Pin über einen Reedkontakt ausgelöst. Standard Netzwerkvariablen (SNVT’s) Index Netzwerkvariable Datenttyp Beschreibung Manuelles Update der SNVT's (ST_ON) - Seite 6 Aufputz-Anschlussdose für Versorgung und LON-Netz, plombierbar, Abmessung 90mm x 45mm Preis zzgl. MWSt Artikel-Nr. Bezeichnung [Euro] 7512 0000 Dialog IZ LON, nur Rechenwerk, mit Display 49 2010 große Batterie für 12 Jahre Lebensdauer Wasserzähler mit Impulsausgang Preis zzgl. MWSt Eichgebühr Art.-Nr.
-
Seite 7: Zubehör Für Wasserzähler
Dialog IZ LON für Wasserzähler Preis zzgl. MWSt Eichgebühr Art.-Nr. Bezeichnung [Euro] [Euro] 7520 0115 WP-Imp Qn 15 DN 50 30°C 7520 0225 WP-Imp Qn 25 DN 65 30°C 7520 0340 WP-Imp Qn 40 DN 80 30°C 7520 0460 WP-Imp Qn 60 DN 100 30°C 7520 0100 WP-Imp Qn 100 DN 125 30°C...
