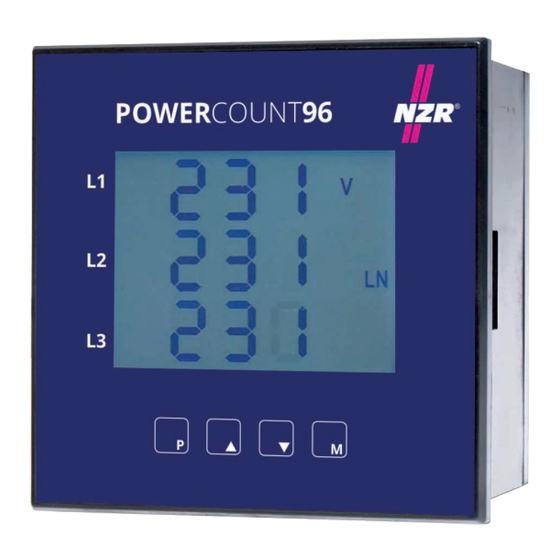

PowerCount96M Installation Montage Das POWERCOUNT96 ist für den Einbau in Schalttafeln geeignet und benötigt ein Ausbruchmaß von 92+ x 92+ Um für eine ausreichende Belüftung zu sorgen, muss ein Abstand von 20 mm bzw. 50 mm zu benachbarten Geräten bestehen.
Die 230 V Variante benötigt eine Spannung von: 85…275 V 80…350 V Die Anschlüsse hierfür befinden sich an der Rückseite des POWERCOUNT96 und sind mit AV1 (9) und AV2 (10) beschriftet. Für die Absicherung der Spannungsversorgung wird ein 1 A Sicherungsautomat empfohlen.
PowerCount96M Spannungsmessung Das POWERCOUNT96 verfügt über 3 Spannungseingänge. Die Pha- senspannungen werden über die Klemmen 12 (L1), 13 (L2), 14 (L3) und dem gemeinsamen Neutralleiteranschluss (Klemme 11) gemessen. Optional kann die Spannung auch über Spannungswandler gemessen werden. Es wird empfohlen, die Spannungspfade mit einem 1 A Leitungsschutz- schalter abzusichern.
Quick-Start Anleitung Je nach Ausstattung verfügt der PowerCount über eine der folgenden Kommunikationsschnittstellen: Netzwerkanschluss Das POWERCOUNT96 verfügt über einen Standard RJ-45 Anschluss für das LAN. Der Anschluss befindet sich an der Rückseite des Geräts unten links. RS485-Schnittstelle Das POWERCOUNT96 ist mit einer RS485-Schnittstelle ausgestattet, die über das Modbus-RTU-Protokoll kommuniziert.
PowerCount96M Digitale Ein- / Ausgänge Das POWERCOUNT96 besitzt 1 Digitaleingang und 2 Digitalausgänge, denen unterschiedliche Funktionen zugeordnet werden können. Die Parametrierung erfolgt entweder direkt am Gerät (Impulsausgang für Eneregieverbrauch) oder mittels einer Kommunkikationsschnittstelle und und einer Parametriersoftware. Anschlussbezeichnung: Klemme Bezeichnung...
Quick-Start Anleitung Inbetriebnahme Werksseitige Kommunikationseinstellungen Das POWERCOUNT96 wird standardmäßig mit der IP-Adresse 10.0.0.1 ausgeliefert. Über die Tasten kann die IP-Adresse manuell am Gerät verän- dert, oder der Modus auf DHCP gestellt werden. Die RS485 Schnittstelle ist mit der Geräteadresse 1 und einer Baudrate von 9600 Baud voreingestellt.
Seite 9
Subnetzmaske (NA1 – NA4) und das Gateway (GT1 – GT4) einzustel- len. Haben Sie alle Einstellungen getroffen, bestätigen Sie mit der Taste und verlassen die Konfiguration mit der Taste um die Einstellungen zu speichern. Das POWERCOUNT96 ist nun unter der eingestellten IP-Adresse erreich- bar.
Quick-Start Anleitung Manuelle RS485 / M-BUS-Einstellungen Um die serielle Schnittstelle (RS485 oder M-Bus) manuell zu ändern, ist wie folgt vorzugehen: Mit der Taste gelangen Sie in die Parameterauswahl In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P15“.
PowerCount96M Stromwandler einstellen Mit der Taste gelangen Sie in die Parameterauswahl. In der ersten Zeile finden Sie die Parameter P00 – P19. Navigieren Sie mit den Pfeiltasten zum Parameter „P01“. ▲ ▼ Durch erneutes Betätigen der Taste markieren Sie die zweite Zeile mit einem „-„.
Quick-Start Anleitung Verbindung mit einem PC herstellen Um das POWERCOUNT96 mit einem PC zu verbinden können Sie ein LAN-Kabel (Variante mit TCP/IP) oder einen Pegelwandler (Variante M-Bus, z. B. NZR-Artikelnummer 80801 verwenden. LAN: Wenn Sie sich per LAN-Kabel mit dem Gerät verbinden möchten, müssen Sie entweder die IP-Adresse des Gerätes auf Ihr Netz anpassen,...
PowerCount96M Technische Daten 230 V: 85…275 V ; 80…350 V Spannungsversorgung U Nominal 24 V: 20…50 V ; 20…75 V Spannungsmessung 6…375 V ; 8…660 V (Opt.: 20…1090 V Frequenz 40…70 Hz Genauigkeit ± 10 mHz Abtastrate 6,4 kHz Leistungsaufnahme 3 VA / 3 W Umgebungstemperatur T -20 bis 60 °C...
