1) Die Verbindung zwischen Produkt und Software aufbauen (siehe Seite 21).
2) Das Produkt in eine vollständige Streckung bringen und nicht belasten.
3) Die Fußschale in Plantarflexion bringen.
4) In der Software die Schaltfläche Kalibrieren anklicken (siehe Seite 22).
→ Mehrere Piepsignale informieren über eine erfolgreichen Kalibrierung.
5) Das Produkt dem sitzenden Patienten anlegen (siehe Seite 28).
INFORMATION: Dazu in der Software die Regler für die Standphasenflexion und die Maximallast auf
Maximum stellen.
6) Den Kabelkopf von der Sensor-Schraube ziehen.
→ Lange Piepsignale ertönen.
→ Das Produkt wechselt in den Sicherheitsmodus.

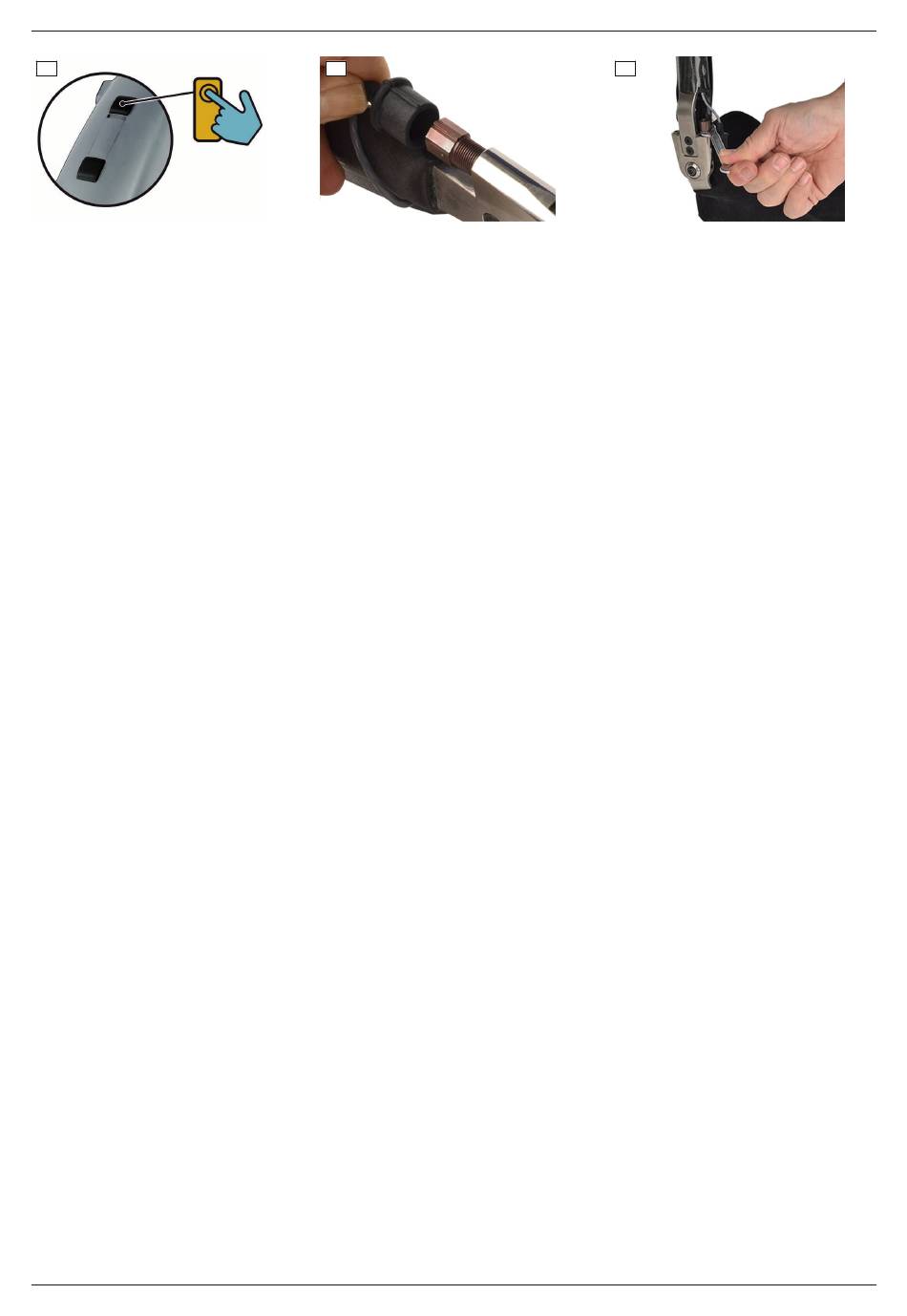

7) Den oberen Knopf der Gelenkseinheit gedrückt halten bis ein langes Piepsignal ertönt (siehe Abb. 4).
→ Die Piepsignale erlöschen.
→ Das Produkt bleibt im Sicherheitsmodus.
8) Den Patienten aufstehen lassen.
9) Die mitgelieferte Kontermutter auf die Sensor-Schraube stecken.
10) Die Sensor-Schraube muss mindestens 5 mm eingeschraubt werden (max. 18 mm der Schraube sind noch zu
sehen).
INFORMATION: Durch das Verdrehen der Sensor-Schraube kann der Dorsalanschlag angepasst wer­
den.
11) Den Dorsalanschlag durch die Sensor-Schraube einstellen und im Stehen und Gehen im Barren überprüfen.
12) Der Patient muss einige Schritte gesichert im Barren gehen.
13) Die Sensorschraube mit der mitgelieferten Kontermutter sichern (siehe Abb. 6).
14) Den Kabelkopf auf die Sensor-Schraube stecken.
INFORMATION: Darauf achten, dass die Markierung am Kabelkopf mit der Markierung an der Sensor-
Schraube übereinander liegen (siehe Abb. 5).
15) Das Produkt mit Anstecken des Ladekabels oder durch erneutes Drücken der oberen Taste der Hydraulikein­
heit (mindestens 5 sec.) neu starten.
→ Das Produkt wechselt in den 1st Mode.
16) Das Produkt erneut Kalibrieren (siehe Punkte 2 - 4).
17) Die Werte in der Software abhängig vom Patienten anpassen (siehe Seite 23).
18) Die eingestellten Werte speichern und die Verbindung zwischen Produkt und Software trennen.

8 Einstellung mit C-Soft

8.1 Einleitung

Die Einstellsoftware „C-Soft" bietet die Möglichkeit, das Produkt optimal auf einen Patienten einzustellen. Die Ein­
stellsoftware führt Schritt für Schritt durch den Einstellvorgang. Nach erfolgter Einstellung können die Daten der
Einstellung gespeichert und zur Dokumentation ausgedruckt werden. Bei Bedarf können diese Daten wieder auf­
gerufen und in das Produkt eingelesen werden.

8.2 Verwendungszweck

Die Einstellsoftware „C-Soft" dient zur patientenspezifischen Einstellung folgender Produkte:
• Beinorthese mit Gelenkmodul C-Brace 17B300=*
• Elektronische Kniegelenksysteme mit den Verkaufskennzeichen: 3C95/3C85, 3C96/3C86, 3C96-1/3C86-1,
3C98/3C88, 3C98-1/3C88-1, 3C98-2/3C88-2.
C-Brace
5
