Spartherm Quadra Inside Automatic I SL Montage- Und Betriebsanleitung Seite 17

• Der Verstellweg der Höheneinstellschrauben ist begrenzt. Sollte damit
keine befriedigende Nivellierung möglich sein, so ist durch bauliche
Maßnahmen (z.B. Unterfüttern des Einbaurahmens) eine verbesserte
Einbausituation herzustellen.
8. Entfernen Sie die Verschlussdeckel von den vollen Ethanolkanistern. Als
Nächstes schrauben Sie die Befülladapter auf das Gebinde. Das Schlau-
chende mit der metallischen Ansaugtülle sollte auf dem Kanisterboden
liegen um sicherzustellen, dass das Gebinde so weit wie möglich entleert
werden kann. Sollten Sie andere, als die von der Firma Spartherm ver-
triebenen 5-Liter-Kanister verwenden, fordern Sie sich bitte passende
Befülladapter und ggf. längere Schläuche an.
9. Verbinden Sie die Ansaugschläuche mittels Schnellkupplung mit den
Befülladaptern (Bild 15).
10. Setzen Sie die mitgelieferten Glasscheiben in die Buchsen auf der Ober-
seite ein (Bild 16).
11. Stecken Sie das Steckernetzteil anschließend in eine Steckdose.

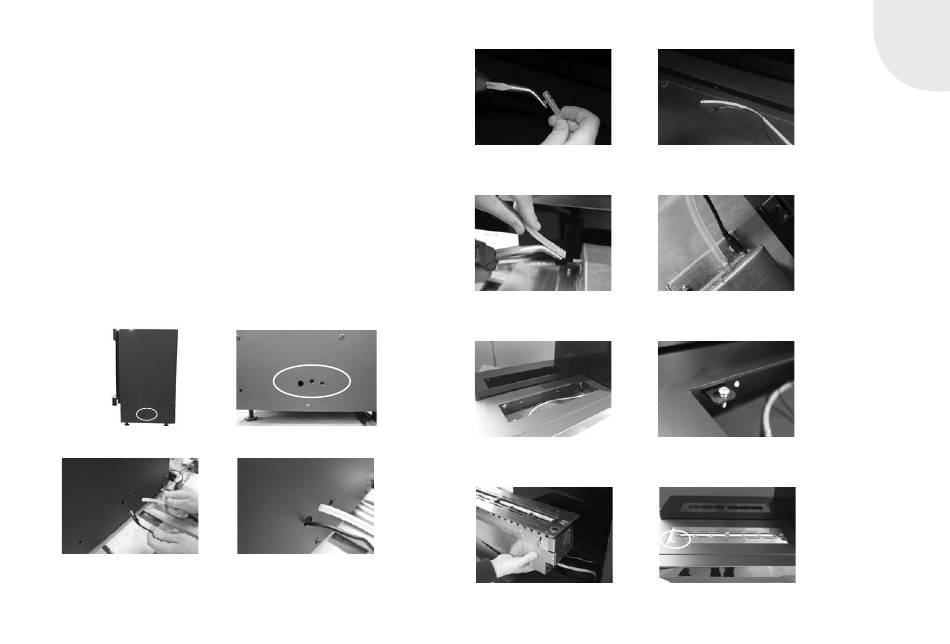

Bild 1
Bild 3
Bild 2
Bild 4
D 17
Bild 5
Bild 7
Bild 9
Bild 11
Bild 6
Bild 8
Bild 10
Bild 12
D
