5.0.2
Fortlaufende Messung der Umgebungstemperatur
Zur fortlaufenden Messung der Umgebungstemperatur muss ein der Umgebungstempe-
ratur proportionales 0 bis 10 V Signal auf die Klemmen C und D des 12-poligen Verbin-
ders gelegt werden.
Die Konfiguration des Eingangs muss mit EasyConfig programmiert werden,
Minimaler Temperaturwert entsprechend 0 V,
Maximaler Temperaturwert entsprechend 10 V.
Zur Übertragung der Ist-Temperatur ist ein für den Sensor empfohlenes Modul erforder-
lich GERÄTE- UND ZUBEHÖRLISTE.

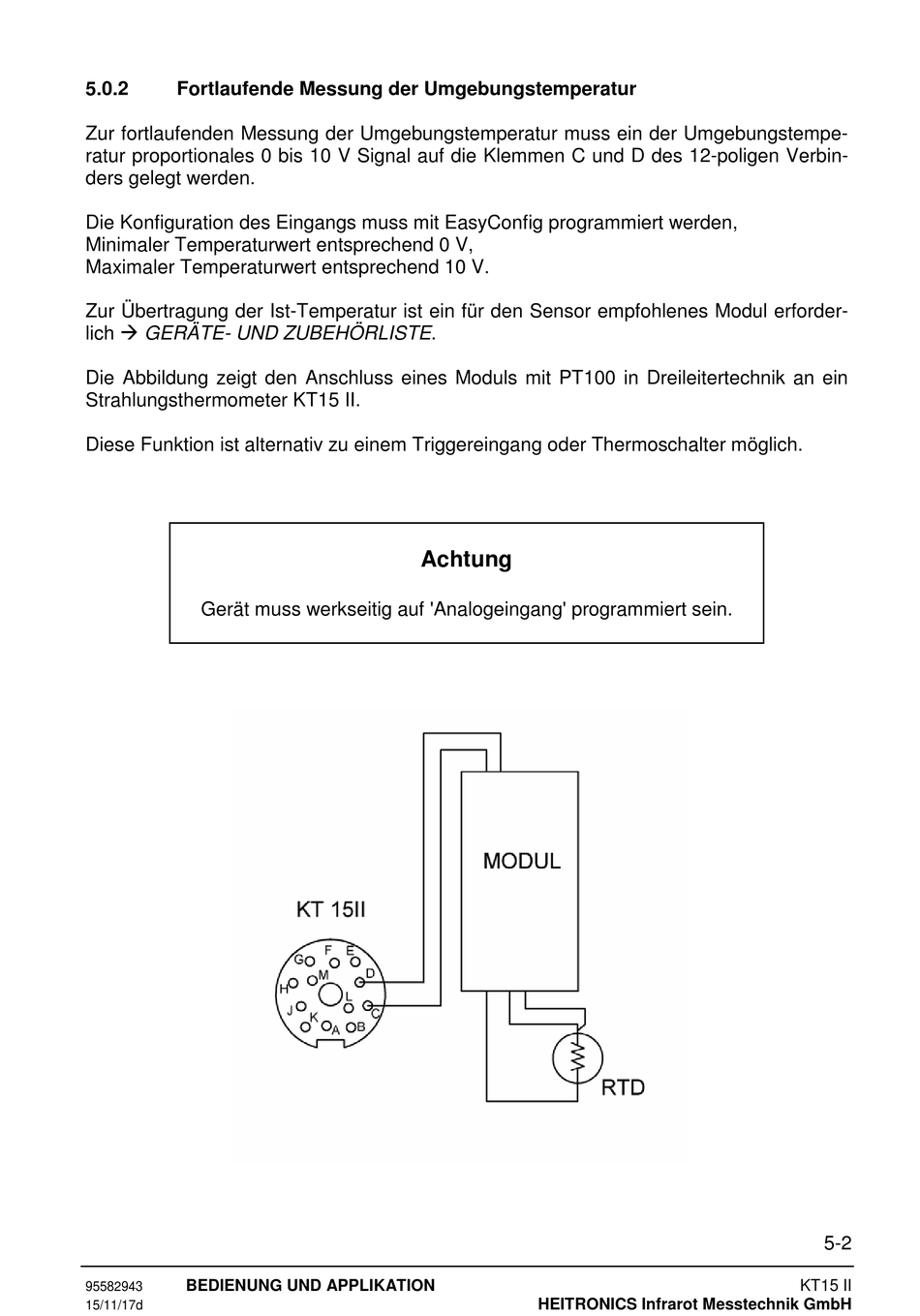

Die Abbildung zeigt den Anschluss eines Moduls mit PT100 in Dreileitertechnik an ein
Strahlungsthermometer KT15 II.
Diese Funktion ist alternativ zu einem Triggereingang oder Thermoschalter möglich.
Achtung
Gerät muss werkseitig auf 'Analogeingang' programmiert sein.
5-2
BEDIENUNG UND APPLIKATION
KT15 II
95582943
HEITRONICS Infrarot Messtechnik GmbH
15/11/17d
