5.1

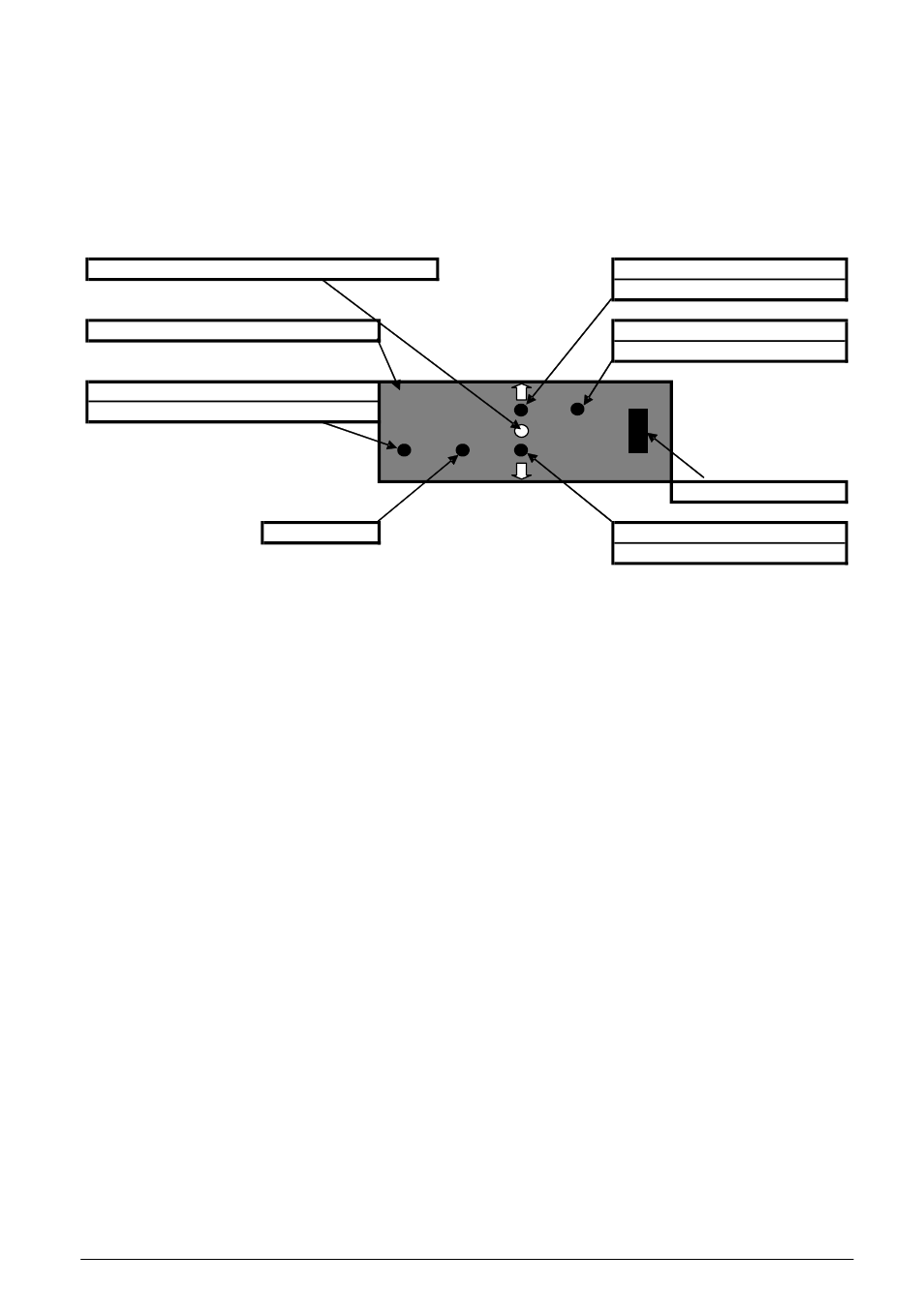

Einstellung über Konfigurationsmenü
Mit dem Konfigurationsmenü können die wichtigsten Parameter eingestellt bzw.
abgefragt werden. Um alle Parameter zu konfigurieren/einzustellen, benötigt man
die Software EasyConfig oder EasyMeas.
LED an bedeutet Hoch- Runtertaste aktiv.
Anzeige Menüpunkte und Werte
Zurück zum vorherigen Menüpunkt
Zurück ohne Änderung
Funktion des Menüs
Durch das Drücken einer beliebigen Taste wird die Anzeige aktiviert.
Es erscheint der erste Punkt des Hauptmenüs (Temp)
Die LED zwischen den Hoch- und Runtertasten leuchtet. Das bedeutet, dass diese
Tasten aktiviert sind.
Mit diesen Tasten kann man andere Menüpunkte wählen, oder Werte verändern.
Mit der Enter Taste gelangt man in einen Untermenüpunkt oder einen Anzeigewert.
Hier kann man sich Einstellungen und Werte anzeigen lassen. Mit der ESC Taste ge-
langt man ohne Änderungen wieder zurück ins Hauptmenü.
Will man Einstellungen oder Werte ändern, drückt man die Taste Change.
Der Untermenüpunkt blinkt, und die LED leuchtet.
Mit Hoch- und Runtertasten auswählen bzw. ändern.
Die getroffen Auswahl mit Enter bestätigen.
Wenn angefordert, den Code eingeben.
Die Richtigkeit des Code wird mit ok bestätigt.
Durch mehrfaches Drücken der ESC Taste gelangt man zurück ins Hauptmenü oder
schaltet das Menü aus.
Das Menü schaltet sich auch automatisch nach zwei Minuten aus.
Der einmal eingegebene Code bleibt so lange gültig, bis man das Menü verlässt (Anzei-
ge aus).
BEDIENUNG UND APPLIKATION
95582943
12/03/14d
Temp
ESC
Etwas ändern
Menü nach oben blättern
Wert erhöhen
In das Untermenü verzweigen
Änderung bestätigen
Enter
Change
RS
Menü nach unten blättern
Wert verkleinern
HEITRONICS Infrarot Messtechnik GmbH
232
RS 232 Schnittstelle
KT15 II
5-8
