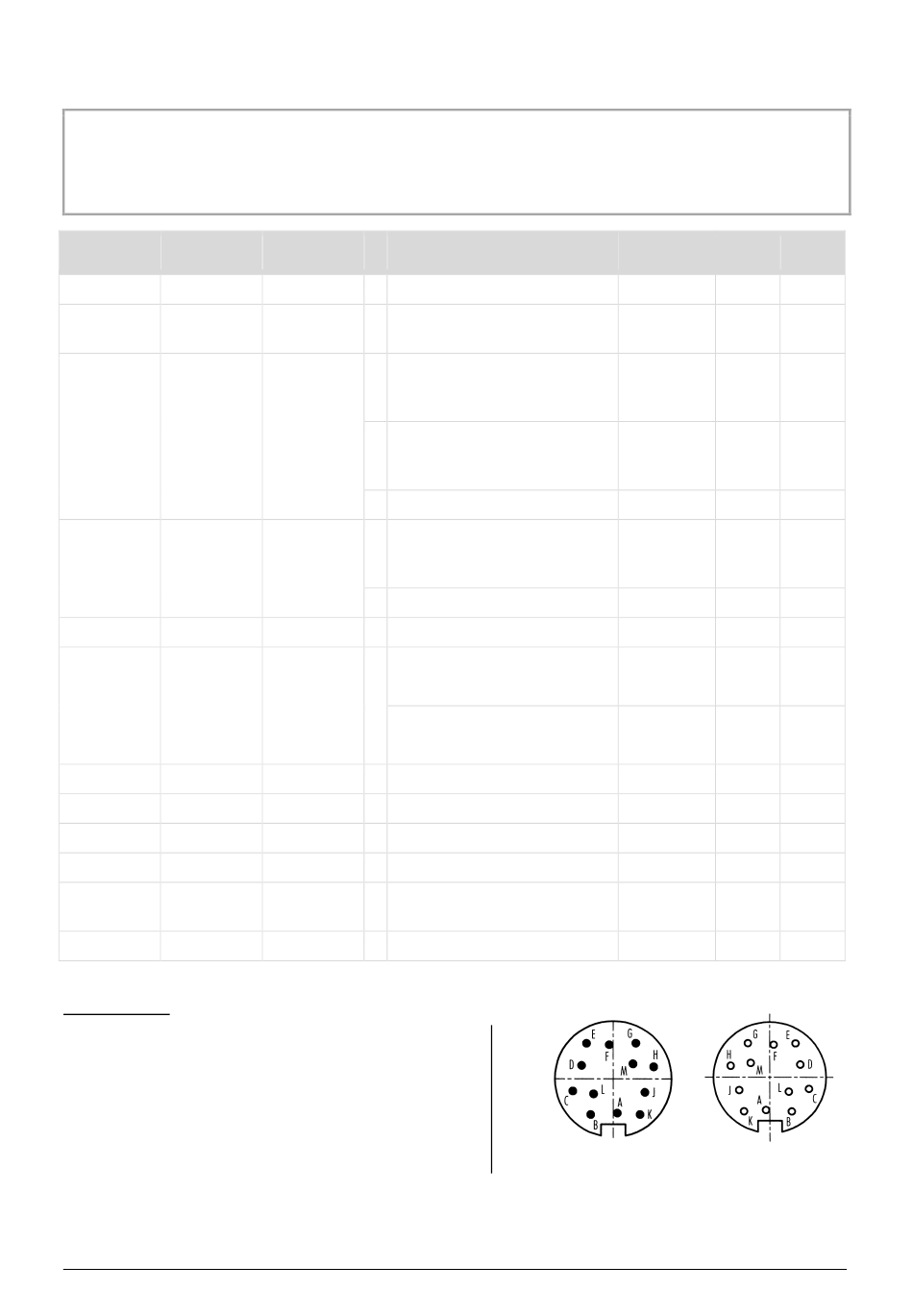

Anschlussbelegung Stecker 12-polig – für RS232-Interface
Bei Falschanschluss kann das Gerät zerstört werden.
Adern Code nach
Farbe DIN IEC 757
rot RD
weiß WH
grün/weiß GNWH
alternativ:
grau/rosa GYPK
oder
farblos colorless
grau GY
Gelb YE
braun/weiß BNWH
alternativ:
rot/blau RDBU
oder
orange OR
rosa PK
violett VT
blau BU
schwarz BK
braun
BN
grün GN
Anmerkungen:
1: Werksseitige Hardware-Option, siehe Typenblatt S. 1-1
2: Gilt bei Schnittstellenkarte mit galvanisch getrenntem
Digitaleingang
3: Gilt bei Schnittstellenkarte mit Open-collector-Ausgang
4: Gilt bei Schnittstellenkarte mit 2 Open-collector-Ausgängen
Weitere Informationen → nächste Seite
TECHNISCHE DATEN
95582943
34/06/18d
ACHTUNG
Stecker- Funktion
kontakte
A CTS
- Versorgungsspannung
B
(Gleich- oder Wechselspannung)
Thermoschalter
+ Analogeingang
+ Schalteingang
C Galvanisch getrennter
Digitaleingang (DI)
5V- oder 24V-Logik
Open-collector-Ausgang 2 (DO2)
Thermoschalter
- Analogeingang
D
- Schalteingang
DI/DO1/DO2 (Gnd)
E + Analogausgang
DTR
F
Open-collector-Ausgang (DO1)
G TXD
H RTS
J RXD
K - Datenleitung
+ Versorgungsspannung
L
(Gleich- oder Wechselspannung)
M - Analogausgang
Anm. 1
Anm. 1,2
Anm. 1,4
Anm. 1
Anm. 1,2,3,4
Anm. 1,3,4
12-poliger Stecker
HEITRONICS Infrarot Messtechnik GmbH
RS232 RS232
9-pin 25-pin
7 4
6 6
2 3
8 5
3 2
5 7
12-polige Buchse
3-4
KT15 II
