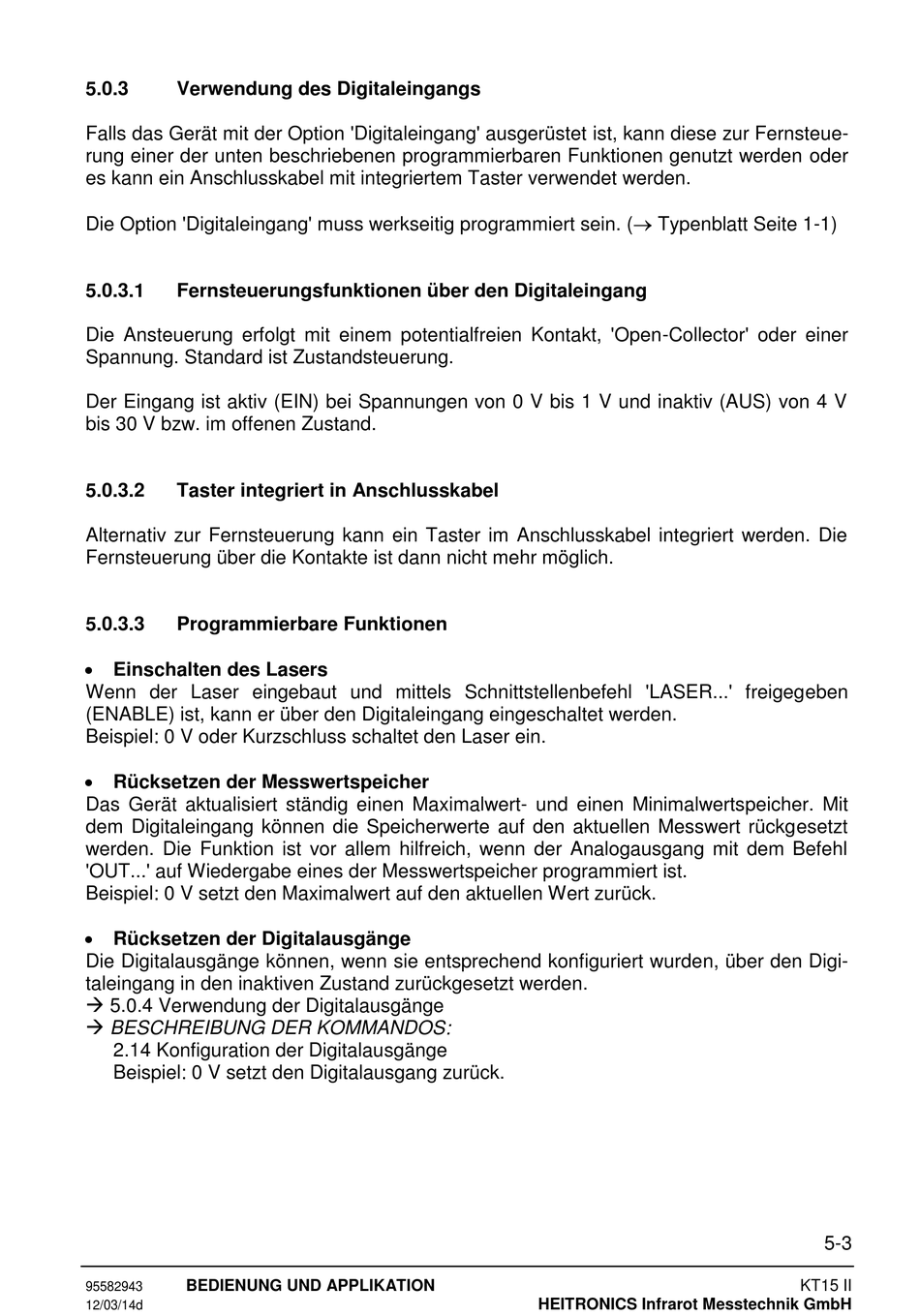

5.0.3
Verwendung des Digitaleingangs
Falls das Gerät mit der Option 'Digitaleingang' ausgerüstet ist, kann diese zur Fernsteue-
rung einer der unten beschriebenen programmierbaren Funktionen genutzt werden oder
es kann ein Anschlusskabel mit integriertem Taster verwendet werden.
Die Option 'Digitaleingang' muss werkseitig programmiert sein. ( Typenblatt Seite 1-1)
5.0.3.1
Fernsteuerungsfunktionen über den Digitaleingang
Die Ansteuerung erfolgt mit einem potentialfreien Kontakt, 'Open-Collector' oder einer
Spannung. Standard ist Zustandsteuerung.
Der Eingang ist aktiv (EIN) bei Spannungen von 0 V bis 1 V und inaktiv (AUS) von 4 V
bis 30 V bzw. im offenen Zustand.
5.0.3.2
Taster integriert in Anschlusskabel
Alternativ zur Fernsteuerung kann ein Taster im Anschlusskabel integriert werden. Die
Fernsteuerung über die Kontakte ist dann nicht mehr möglich.
5.0.3.3
Programmierbare Funktionen
Einschalten des Lasers
Wenn der Laser eingebaut und mittels Schnittstellenbefehl 'LASER...' freigegeben
(ENABLE) ist, kann er über den Digitaleingang eingeschaltet werden.
Beispiel: 0 V oder Kurzschluss schaltet den Laser ein.
Rücksetzen der Messwertspeicher
Das Gerät aktualisiert ständig einen Maximalwert- und einen Minimalwertspeicher. Mit
dem Digitaleingang können die Speicherwerte auf den aktuellen Messwert rückgesetzt
werden. Die Funktion ist vor allem hilfreich, wenn der Analogausgang mit dem Befehl
'OUT...' auf Wiedergabe eines der Messwertspeicher programmiert ist.
Beispiel: 0 V setzt den Maximalwert auf den aktuellen Wert zurück.
Rücksetzen der Digitalausgänge
Die Digitalausgänge können, wenn sie entsprechend konfiguriert wurden, über den Digi-
taleingang in den inaktiven Zustand zurückgesetzt werden.
5.0.4 Verwendung der Digitalausgänge
BESCHREIBUNG DER KOMMANDOS:
2.14 Konfiguration der Digitalausgänge
Beispiel: 0 V setzt den Digitalausgang zurück.
BEDIENUNG UND APPLIKATION
95582943
12/03/14d
HEITRONICS Infrarot Messtechnik GmbH
5-3
KT15 II
