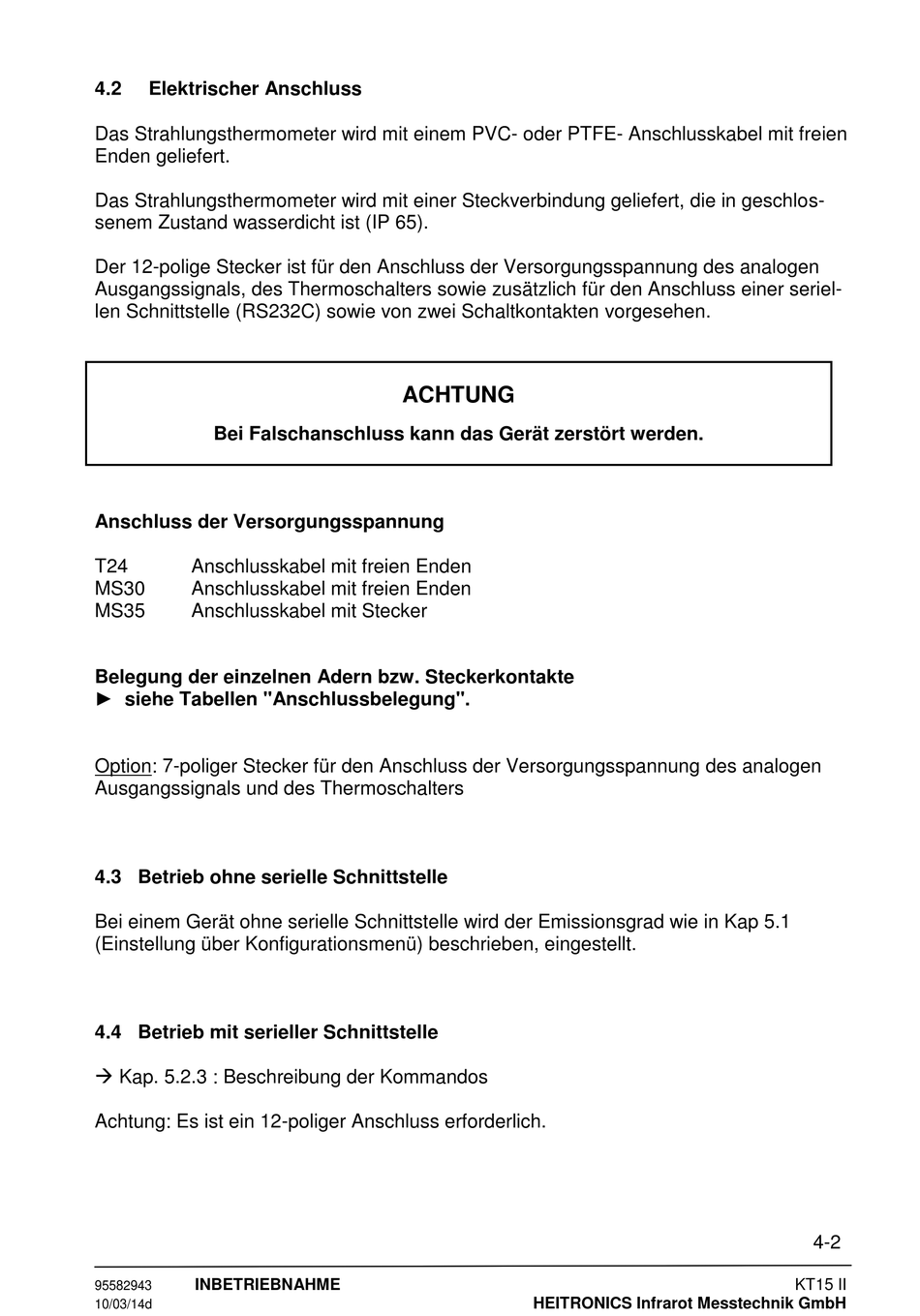

4.2 Elektrischer Anschluss
Das Strahlungsthermometer wird mit einem PVC- oder PTFE- Anschlusskabel mit freien
Enden geliefert.
Das Strahlungsthermometer wird mit einer Steckverbindung geliefert, die in geschlos-
senem Zustand wasserdicht ist (IP 65).
Der 12-polige Stecker ist für den Anschluss der Versorgungsspannung des analogen
Ausgangssignals, des Thermoschalters sowie zusätzlich für den Anschluss einer seriel-
len Schnittstelle (RS232C) sowie von zwei Schaltkontakten vorgesehen.
Bei Falschanschluss kann das Gerät zerstört werden.
Anschluss der Versorgungsspannung
T24 Anschlusskabel mit freien Enden
MS30 Anschlusskabel mit freien Enden
MS35 Anschlusskabel mit Stecker
Belegung der einzelnen Adern bzw. Steckerkontakte
► siehe Tabellen "Anschlussbelegung".
Option: 7-poliger Stecker für den Anschluss der Versorgungsspannung des analogen
Ausgangssignals und des Thermoschalters

4.3 Betrieb ohne serielle Schnittstelle

Bei einem Gerät ohne serielle Schnittstelle wird der Emissionsgrad wie in Kap 5.1
(Einstellung über Konfigurationsmenü) beschrieben, eingestellt.

4.4 Betrieb mit serieller Schnittstelle

 Kap. 5.2.3 : Beschreibung der Kommandos
Achtung: Es ist ein 12-poliger Anschluss erforderlich.
