Fortlaufende Messung der Umgebungstemperatur
Zur fortlaufenden Messung der Umgebungstemperatur muss ein der Umgebungstempe-
ratur proportionales 0 bis 10 V Signal auf die Klemmen E und B des 12-poligen Verbin-
ders gelegt werden.
Die Konfiguration des Eingangs muss programmiert werden.
Temperaturwert entsprechend 0 V im Menüpunkt Extern: Low
Temperaturwert entsprechend 10 V im Menüpunkt Extern: High
Zur Übertragung der Ist-Temperatur ist ein für den Sensor empfohlenes Modul erforder-
lich OPTIONEN UND ZUBEHÖR.

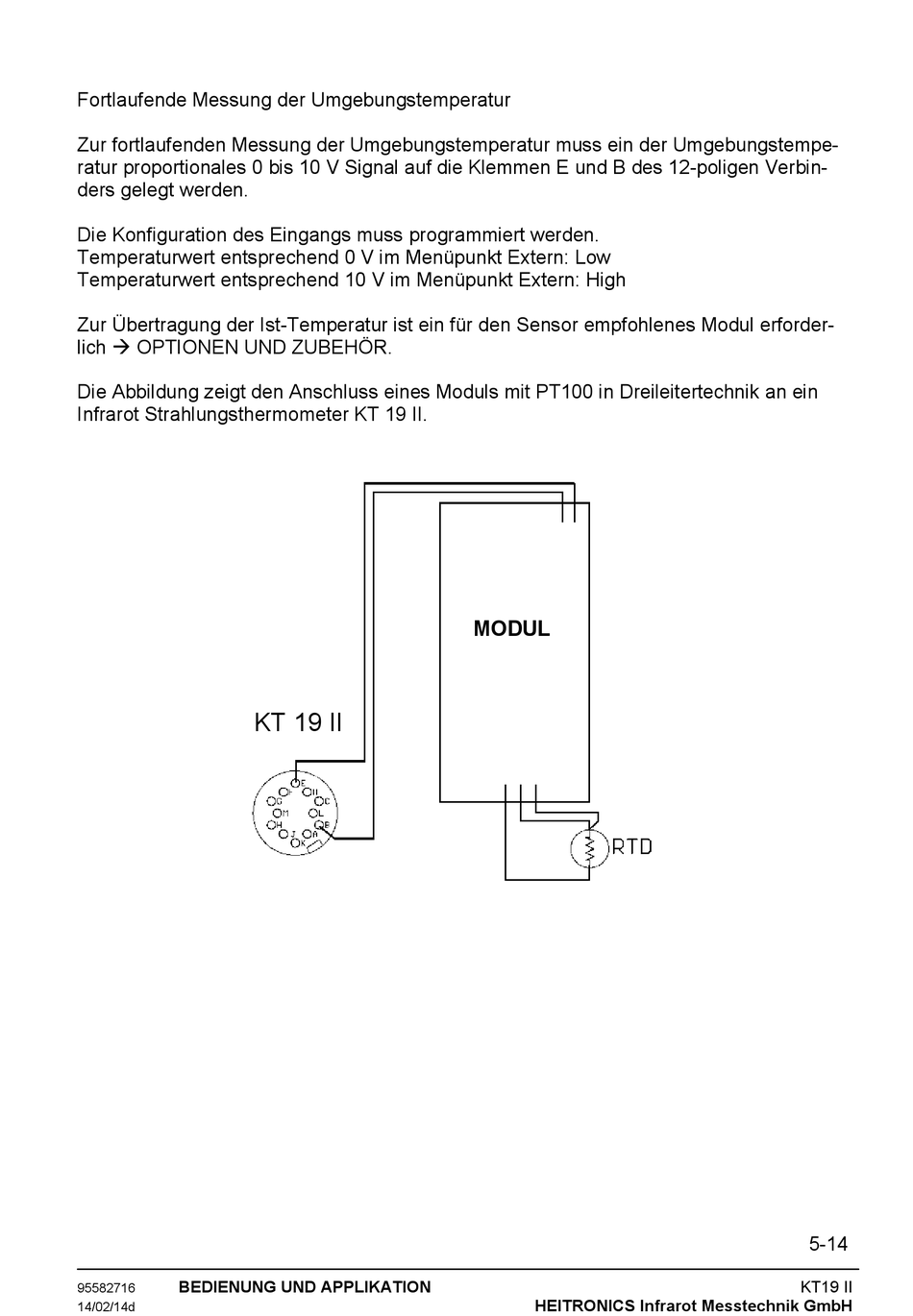

Die Abbildung zeigt den Anschluss eines Moduls mit PT100 in Dreileitertechnik an ein
Infrarot Strahlungsthermometer KT 19 II.
MODUL
KT 19 II
5-14
BEDIENUNG UND APPLIKATION
KT19 II
95582716
HEITRONICS Infrarot Messtechnik GmbH
14/02/14d
