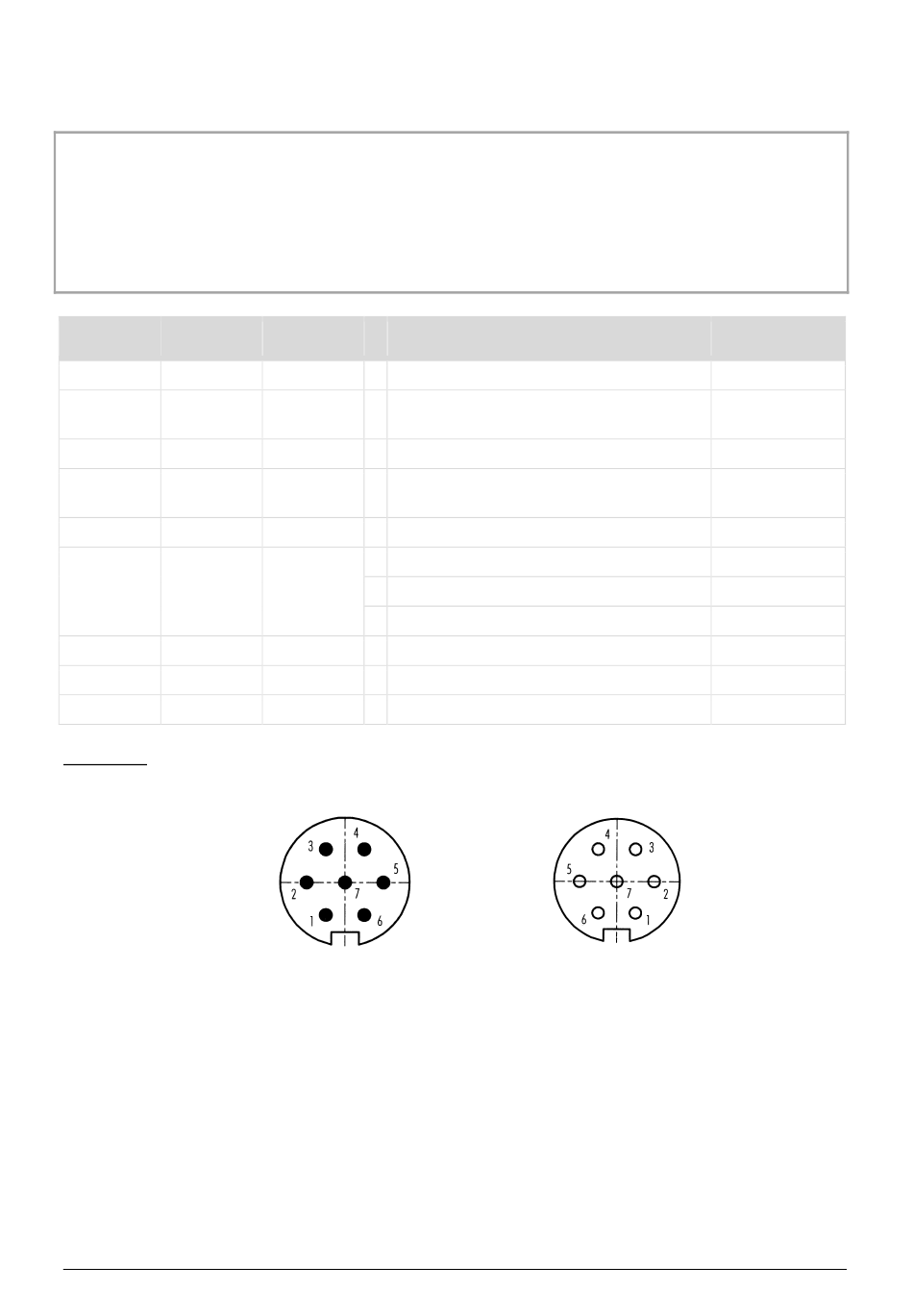

Anschlussbelegung Stecker 7-polig

Bei Anschluss des HEITRONICS Strahlungsthermometers
Anschlussbedingungen in der Bedienungsanweisung.
Adern Code nach
Farbe DIN IEC 757
grün GN
weiß WH
blau BU
braun BN
gelb YE
rosa PK
grau GY
Anmerkung
1: Werksseitige Hardware-Programmierung siehe Typenblatt S. 1-1
Die Belastungswiderstände für die Analogausgänge sind:
► für Spannungsausgang 0 ... 1 V ≥ 10 kOhm,
► für Spannungsausgang 0 ... 10 V ≥ 10 kOhm,
► für Stromausgang 0 bis 20 mA ≤ 550 Ohm
► für Stromausgang 4 bis 20 mA ≤ 550 Ohm
Für Signalauswertung werden Differenzeingänge empfohlen.
TECHNISCHE DATEN
95582943
34/06/18d
ACHTUNG
an ein Netzteil T24 beachten Sie bitte die
Stecker- Funktion
kontakte
1 - Analogausgang
- Versorgungsspannung
2
(Gleich- oder Wechselspannung)
3 Gehäuse
+ Versorgungsspannung
4
(Gleich- oder Wechselspannung)
5 + Analogausgang
Thermoschalter
6 + Analogeingang
+ Schalteingang
7 Thermoschalter
- Analogeingang
- Schalteingang
7-poliger Stecker 7-polige Buchse
HEITRONICS Infrarot Messtechnik GmbH
Anm. 1
Anm. 1
3-7
KT15 II
