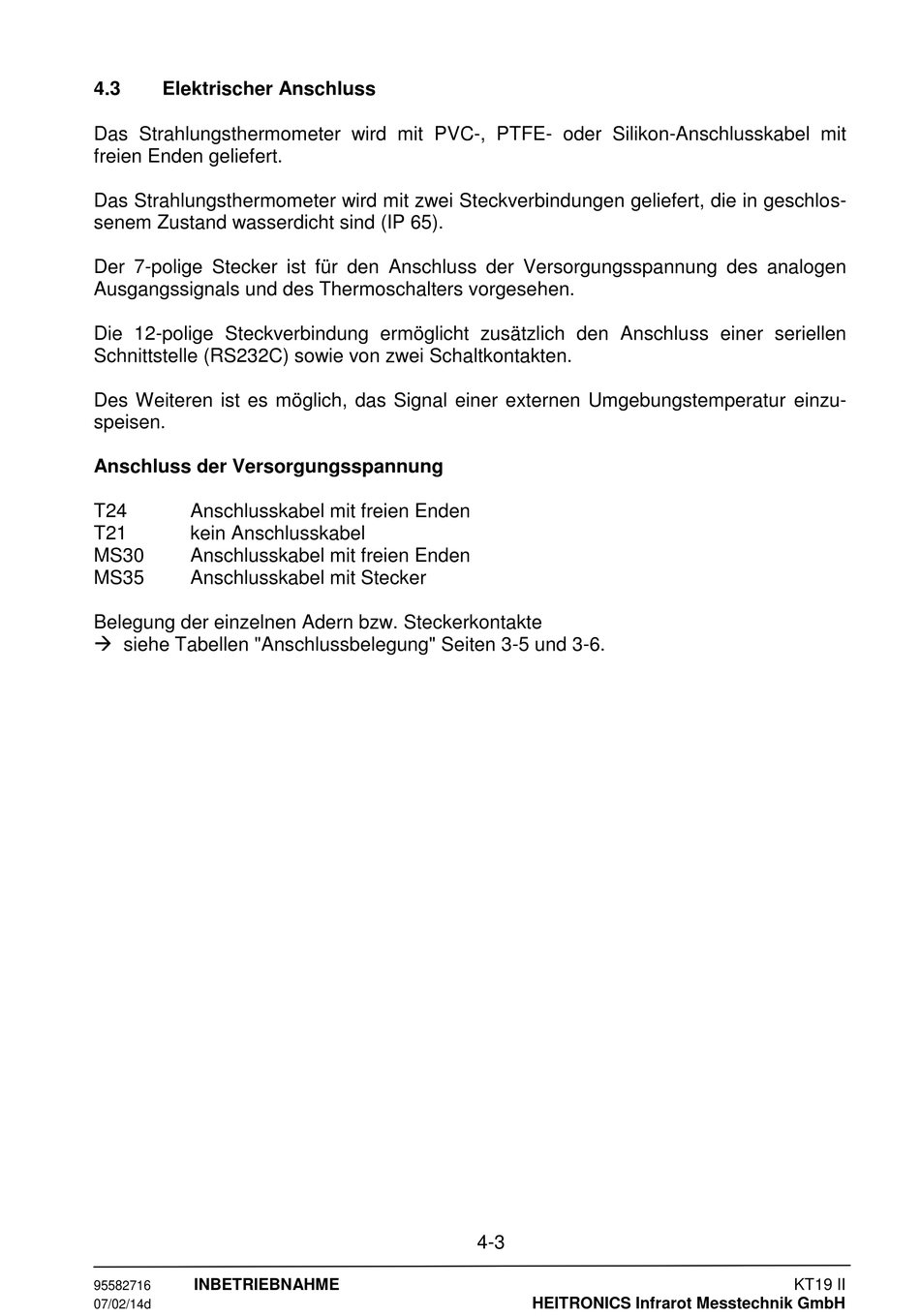

Elektrischer Anschluss

Das Strahlungsthermometer wird mit PVC-, PTFE- oder Silikon-Anschlusskabel mit
freien Enden geliefert.
Das Strahlungsthermometer wird mit zwei Steckverbindungen geliefert, die in geschlos-
senem Zustand wasserdicht sind (IP 65).
Der 7-polige Stecker ist für den Anschluss der Versorgungsspannung des analogen
Ausgangssignals und des Thermoschalters vorgesehen.
Die 12-polige Steckverbindung ermöglicht zusätzlich den Anschluss einer seriellen
Schnittstelle (RS232C) sowie von zwei Schaltkontakten.
Des Weiteren ist es möglich, das Signal einer externen Umgebungstemperatur einzu-
speisen.
Anschluss der Versorgungsspannung
T24 Anschlusskabel mit freien Enden
T21 kein Anschlusskabel
MS30 Anschlusskabel mit freien Enden
MS35 Anschlusskabel mit Stecker
Belegung der einzelnen Adern bzw. Steckerkontakte
 siehe Tabellen "Anschlussbelegung" Seiten 3-5 und 3-6.
