Compa II

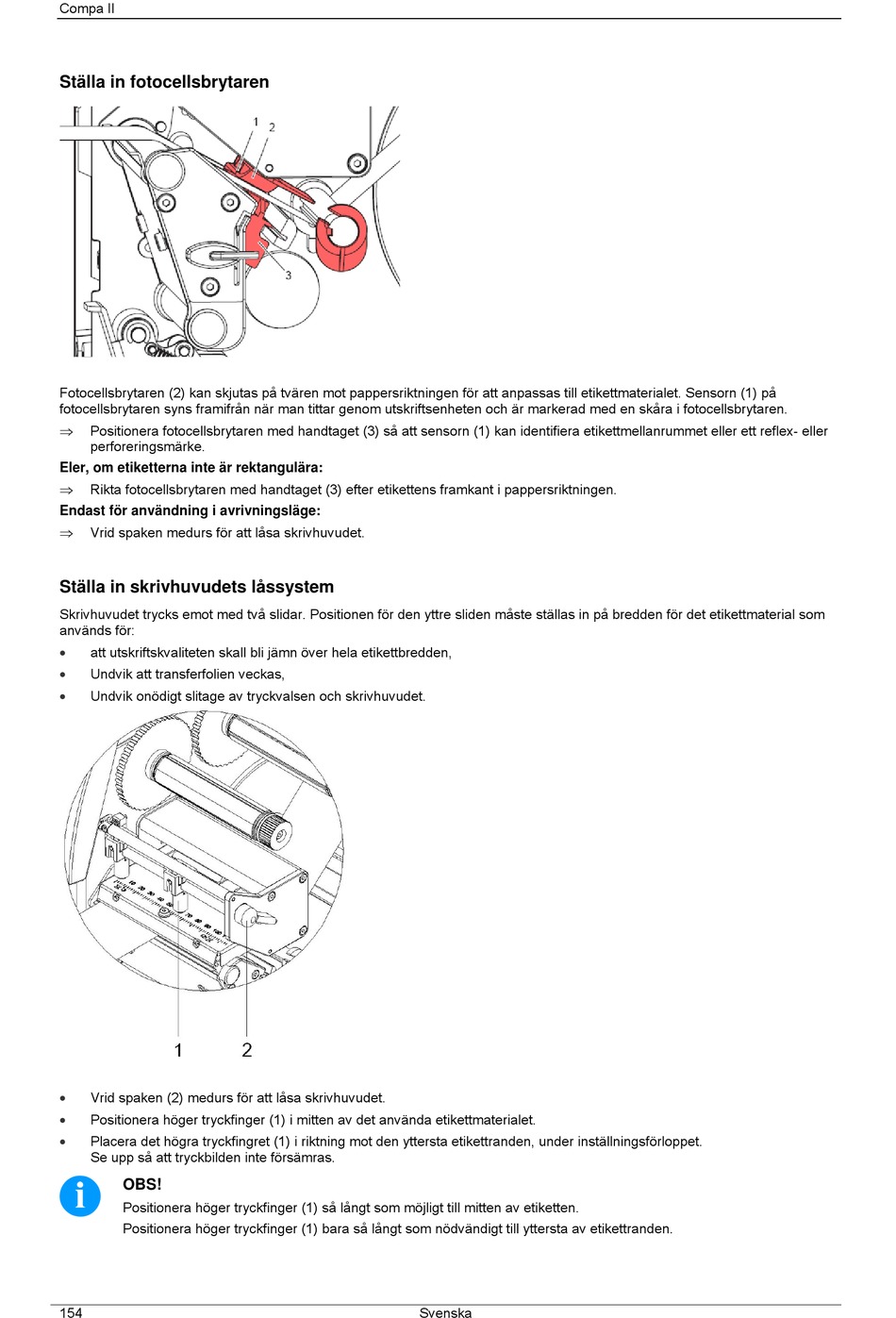

Ställa in fotocellsbrytaren
Fotocellsbrytaren (2) kan skjutas på tvären mot pappersriktningen för att anpassas till etikettmaterialet. Sensorn (1) på
fotocellsbrytaren syns framifrån när man tittar genom utskriftsenheten och är markerad med en skåra i fotocellsbrytaren.

Positionera fotocellsbrytaren med handtaget (3) så att sensorn (1) kan identifiera etikettmellanrummet eller ett reflex- eller
perforeringsmärke.
Eler, om etiketterna inte är rektangulära:

Rikta fotocellsbrytaren med handtaget (3) efter etikettens framkant i pappersriktningen.
Endast för användning i avrivningsläge:

Vrid spaken medurs för att låsa skrivhuvudet.
Ställa in skrivhuvudets låssystem
Skrivhuvudet trycks emot med två slidar. Positionen för den yttre sliden måste ställas in på bredden för det etikettmaterial som
används för:

att utskriftskvaliteten skall bli jämn över hela etikettbredden,

Undvik att transferfolien veckas,

Undvik onödigt slitage av tryckvalsen och skrivhuvudet.

Vrid spaken (2) medurs för att låsa skrivhuvudet.

Positionera höger tryckfinger (1) i mitten av det använda etikettmaterialet.

Placera det högra tryckfingret (1) i riktning mot den yttersta etikettranden, under inställningsförloppet.
Se upp så att tryckbilden inte försämras.
OBS!
Positionera höger tryckfinger (1) så långt som möjligt till mitten av etiketten.
Positionera höger tryckfinger (1) bara så långt som nödvändigt till yttersta av etikettranden.
154 Svenska
