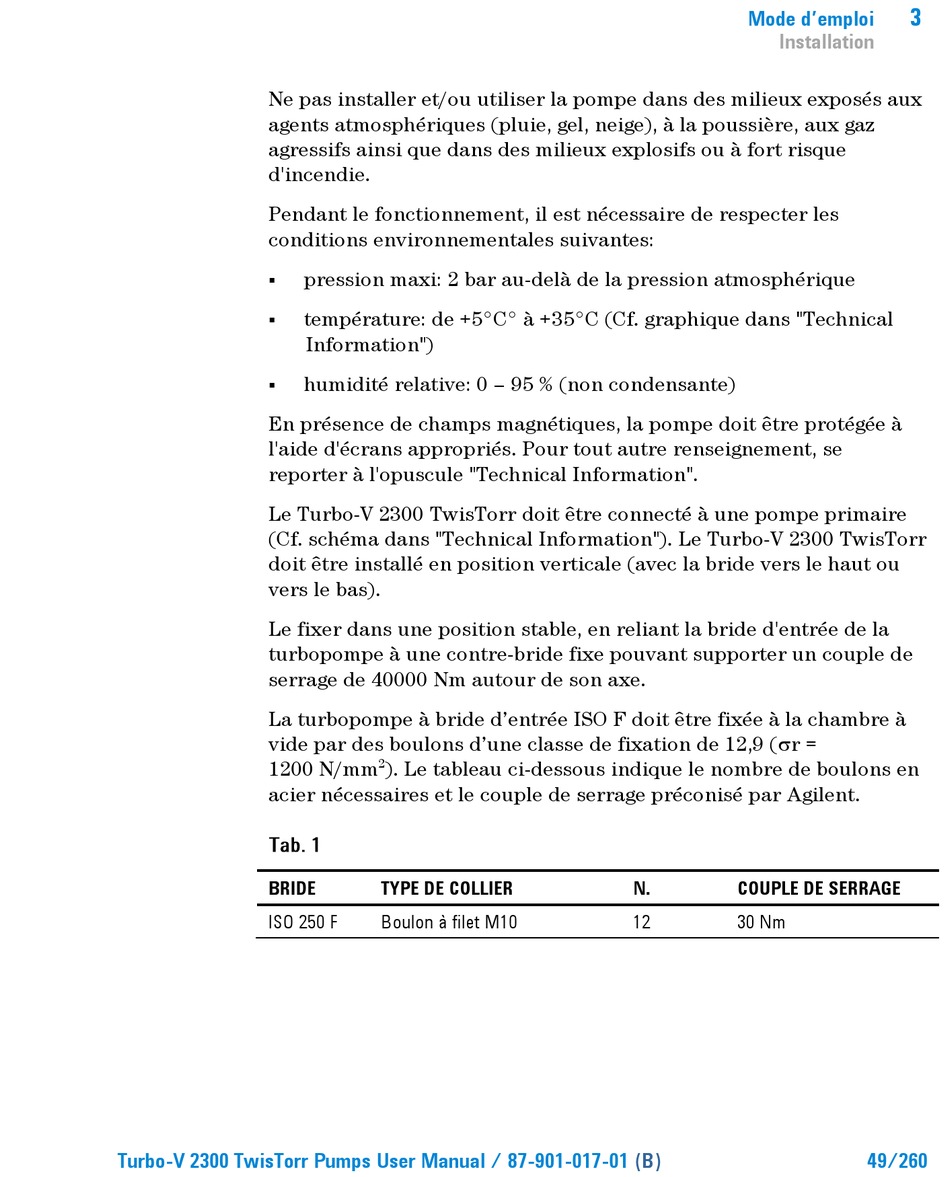

Ne pas installer et/ou utiliser la pompe dans des milieux exposés aux
agents atmosphériques (pluie, gel, neige), à la poussière, aux gaz
agressifs ainsi que dans des milieux explosifs ou à fort risque
d'incendie.
Pendant le fonctionnement, il est nécessaire de respecter les
conditions environnementales suivantes:



En présence de champs magnétiques, la pompe doit être protégée à
l'aide d'écrans appropriés. Pour tout autre renseignement, se
reporter à l'opuscule "Technical Information".
Le Turbo-V 2300 TwisTorr doit être connecté à une pompe primaire
(Cf. schéma dans "Technical Information"). Le Turbo-V 2300 TwisTorr
doit être installé en position verticale (avec la bride vers le haut ou
vers le bas).
Le fixer dans une position stable, en reliant la bride d'entrée de la
turbopompe à une contre-bride fixe pouvant supporter un couple de
serrage de 40000 Nm autour de son axe.
La turbopompe à bride d'entrée ISO F doit être fixée à la chambre à
vide par des boulons d'une classe de fixation de 12,9 (r =
1200 N/mm
acier nécessaires et le couple de serrage préconisé par Agilent.
BRIDE
ISO 250 F
Turbo-V 2300 TwisTorr Pumps User Manual / 87-901-017-01
pression maxi: 2 bar au-delà de la pression atmosphérique
température: de +5°C° à +35°C (Cf. graphique dans "Technical
Information")
humidité relative: 0 – 95 % (non condensante)
2
). Le tableau ci-dessous indique le nombre de boulons en
TYPE DE COLLIER
Boulon à filet M10
Mode d'emploi
Installation
N. COUPLE DE SERRAGE
12 30 Nm
(B)
3
