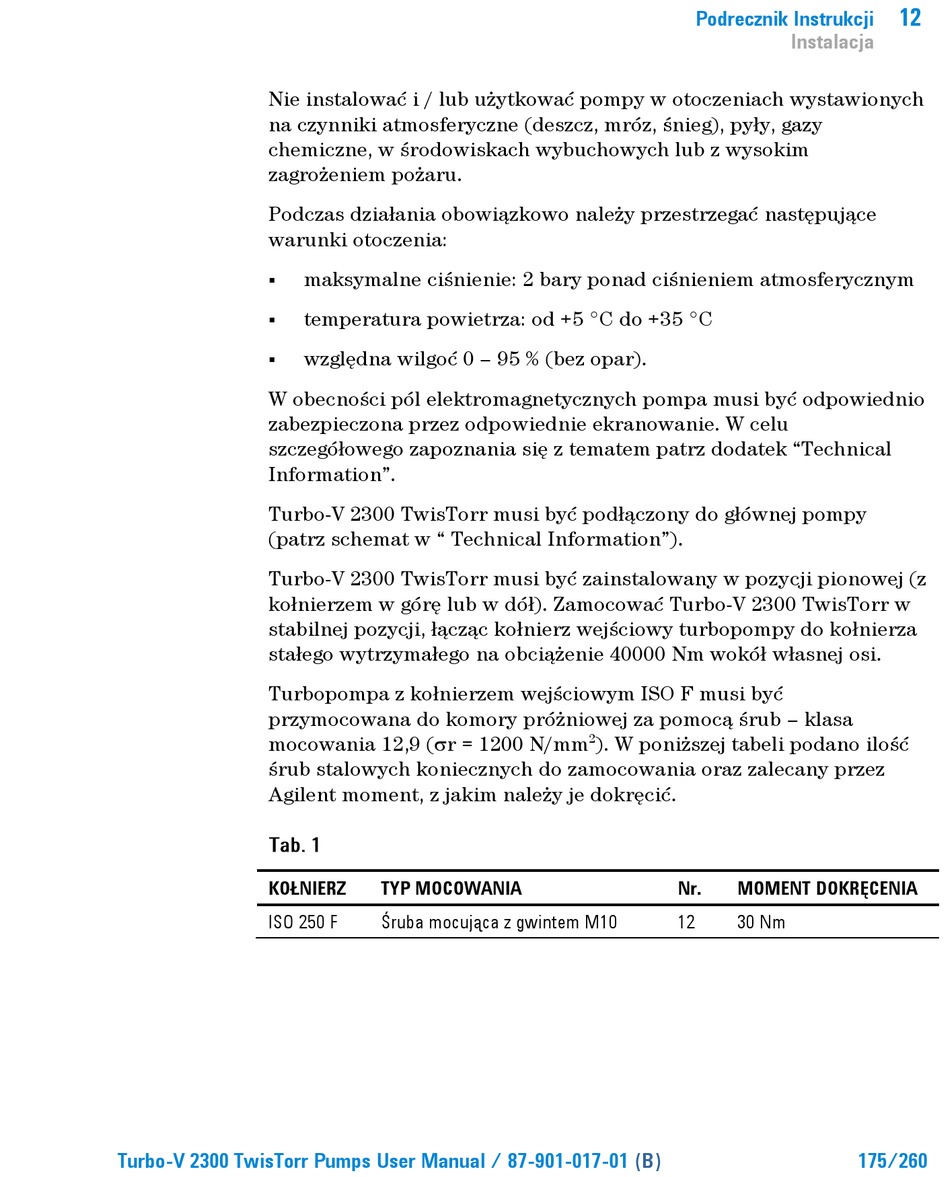

Nie instalować i / lub użytkować pompy w otoczeniach wystawionych
na czynniki atmosferyczne (deszcz, mróz, śnieg), pyły, gazy
chemiczne, w środowiskach wybuchowych lub z wysokim
zagrożeniem pożaru.
Podczas działania obowiązkowo należy przestrzegać następujące
warunki otoczenia:



W obecności pól elektromagnetycznych pompa musi być odpowiednio
zabezpieczona przez odpowiednie ekranowanie. W celu
szczegółowego zapoznania się z tematem patrz dodatek "Technical
Information".
Turbo-V 2300 TwisTorr musi być podłączony do głównej pompy
(patrz schemat w " Technical Information").
Turbo-V 2300 TwisTorr musi być zainstalowany w pozycji pionowej (z
kołnierzem w górę lub w dół). Zamocować Turbo-V 2300 TwisTorr w
stabilnej pozycji, łącząc kołnierz wejściowy turbopompy do kołnierza
stałego wytrzymałego na obciążenie 40000 Nm wokół własnej osi.
Turbopompa z kołnierzem wejściowym ISO F musi być
przymocowana do komory próżniowej za pomocą śrub – klasa
mocowania 12,9 (r = 1200 N/mm
śrub stalowych koniecznych do zamocowania oraz zalecany przez
Agilent moment, z jakim należy je dokręcić.
KOŁNIERZ
ISO 250 F
Turbo-V 2300 TwisTorr Pumps User Manual / 87-901-017-01
maksymalne ciśnienie: 2 bary ponad ciśnieniem atmosferycznym
temperatura powietrza: od +5 °C do +35 °C
względna wilgoć 0 – 95 % (bez opar).
TYP MOCOWANIA
Śruba mocująca z gwintem M10
Podrecznik Instrukcji
2
). W poniższej tabeli podano ilość
Nr. MOMENT DOKRĘCENIA
12 30 Nm
(B)
12
Instalacja
175/260
