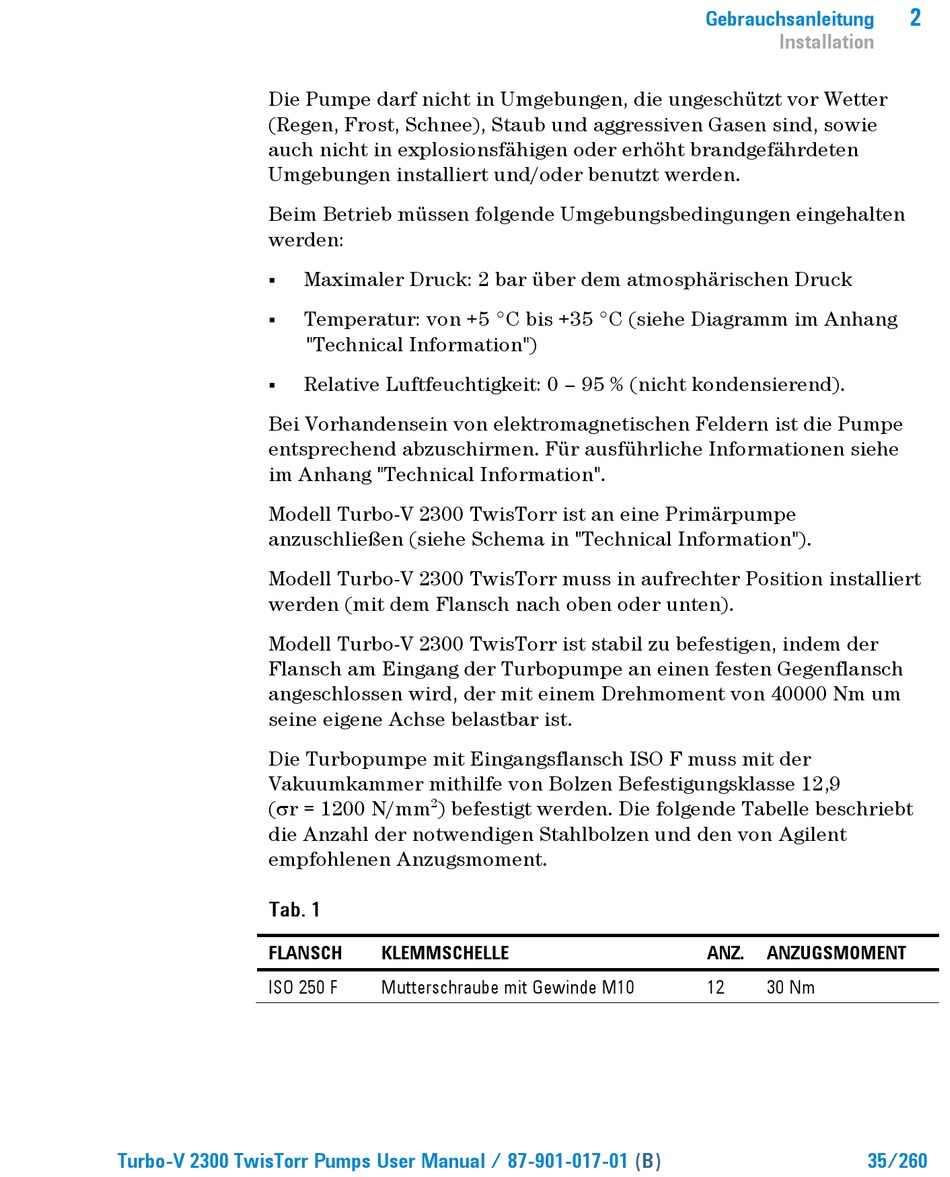

Agilent Technologies Turbo-V 2300 TwisTorr Bedienungshandbuch Seite 35

Die Pumpe darf nicht in Umgebungen, die ungeschützt vor Wetter
(Regen, Frost, Schnee), Staub und aggressiven Gasen sind, sowie
auch nicht in explosionsfähigen oder erhöht brandgefährdeten
Umgebungen installiert und/oder benutzt werden.
Beim Betrieb müssen folgende Umgebungsbedingungen eingehalten
werden:



Bei Vorhandensein von elektromagnetischen Feldern ist die Pumpe
entsprechend abzuschirmen. Für ausführliche Informationen siehe
im Anhang "Technical Information".
Modell Turbo-V 2300 TwisTorr ist an eine Primärpumpe
anzuschließen (siehe Schema in "Technical Information").
Modell Turbo-V 2300 TwisTorr muss in aufrechter Position installiert
werden (mit dem Flansch nach oben oder unten).
Modell Turbo-V 2300 TwisTorr ist stabil zu befestigen, indem der
Flansch am Eingang der Turbopumpe an einen festen Gegenflansch
angeschlossen wird, der mit einem Drehmoment von 40000 Nm um
seine eigene Achse belastbar ist.
Die Turbopumpe mit Eingangsflansch ISO F muss mit der
Vakuumkammer mithilfe von Bolzen Befestigungsklasse 12,9
(r = 1200 N/mm
die Anzahl der notwendigen Stahlbolzen und den von Agilent
empfohlenen Anzugsmoment.
FLANSCH
ISO 250 F
Turbo-V 2300 TwisTorr Pumps User Manual / 87-901-017-01
Maximaler Druck: 2 bar über dem atmosphärischen Druck
Temperatur: von +5 °C bis +35 °C (siehe Diagramm im Anhang
"Technical Information")
Relative Luftfeuchtigkeit: 0 – 95 % (nicht kondensierend).
2
) befestigt werden. Die folgende Tabelle beschriebt
KLEMMSCHELLE
Mutterschraube mit Gewinde M10
Gebrauchsanleitung
Installation
ANZ. ANZUGSMOMENT
12 30 Nm
