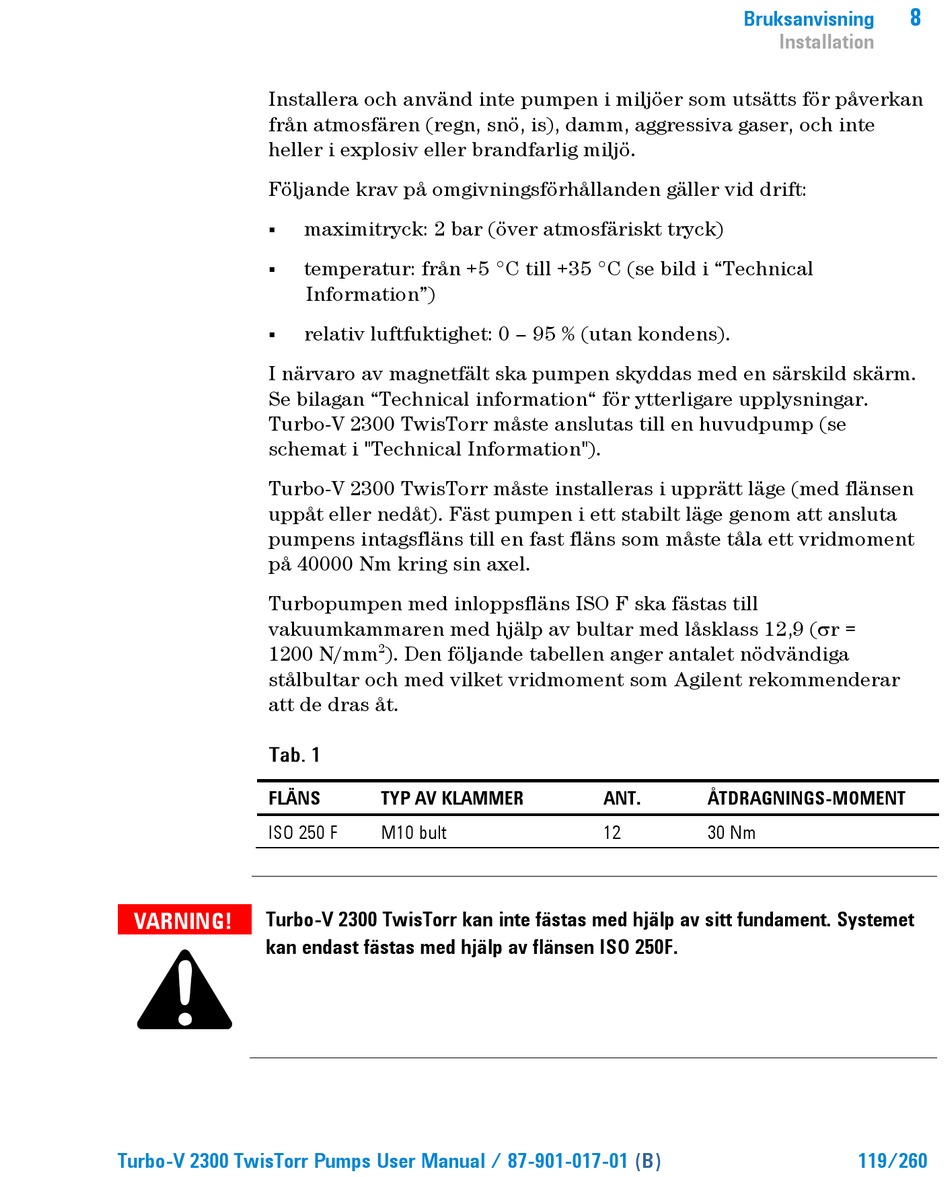

Installera och använd inte pumpen i miljöer som utsätts för påverkan
från atmosfären (regn, snö, is), damm, aggressiva gaser, och inte
heller i explosiv eller brandfarlig miljö.
Följande krav på omgivningsförhållanden gäller vid drift:
I närvaro av magnetfält ska pumpen skyddas med en särskild skärm.
Se bilagan "Technical information" för ytterligare upplysningar.
Turbo-V 2300 TwisTorr måste anslutas till en huvudpump (se
schemat i "Technical Information").
Turbo-V 2300 TwisTorr måste installeras i upprätt läge (med flänsen
uppåt eller nedåt). Fäst pumpen i ett stabilt läge genom att ansluta
pumpens intagsfläns till en fast fläns som måste tåla ett vridmoment
på 40000 Nm kring sin axel.
Turbopumpen med inloppsfläns ISO F ska fästas till
vakuumkammaren med hjälp av bultar med låsklass 12,9 (r =
1200 N/mm
stålbultar och med vilket vridmoment som Agilent rekommenderar
att de dras åt.
FLÄNS
ISO 250 F
VARNING!
Turbo-V 2300 TwisTorr kan inte fästas med hjälp av sitt fundament. Systemet
kan endast fästas med hjälp av flänsen ISO 250F.
Turbo-V 2300 TwisTorr Pumps User Manual / 87-901-017-01
maximitryck: 2 bar (över atmosfäriskt tryck)
temperatur: från +5 °C till +35 °C (se bild i "Technical
Information")
relativ luftfuktighet: 0 – 95 % (utan kondens).
2
). Den följande tabellen anger antalet nödvändiga
TYP AV KLAMMER
M10 bult
Bruksanvisning
Installation
ANT.
ÅTDRAGNINGS-MOMENT
12
30 Nm
(B)
8
119/260
