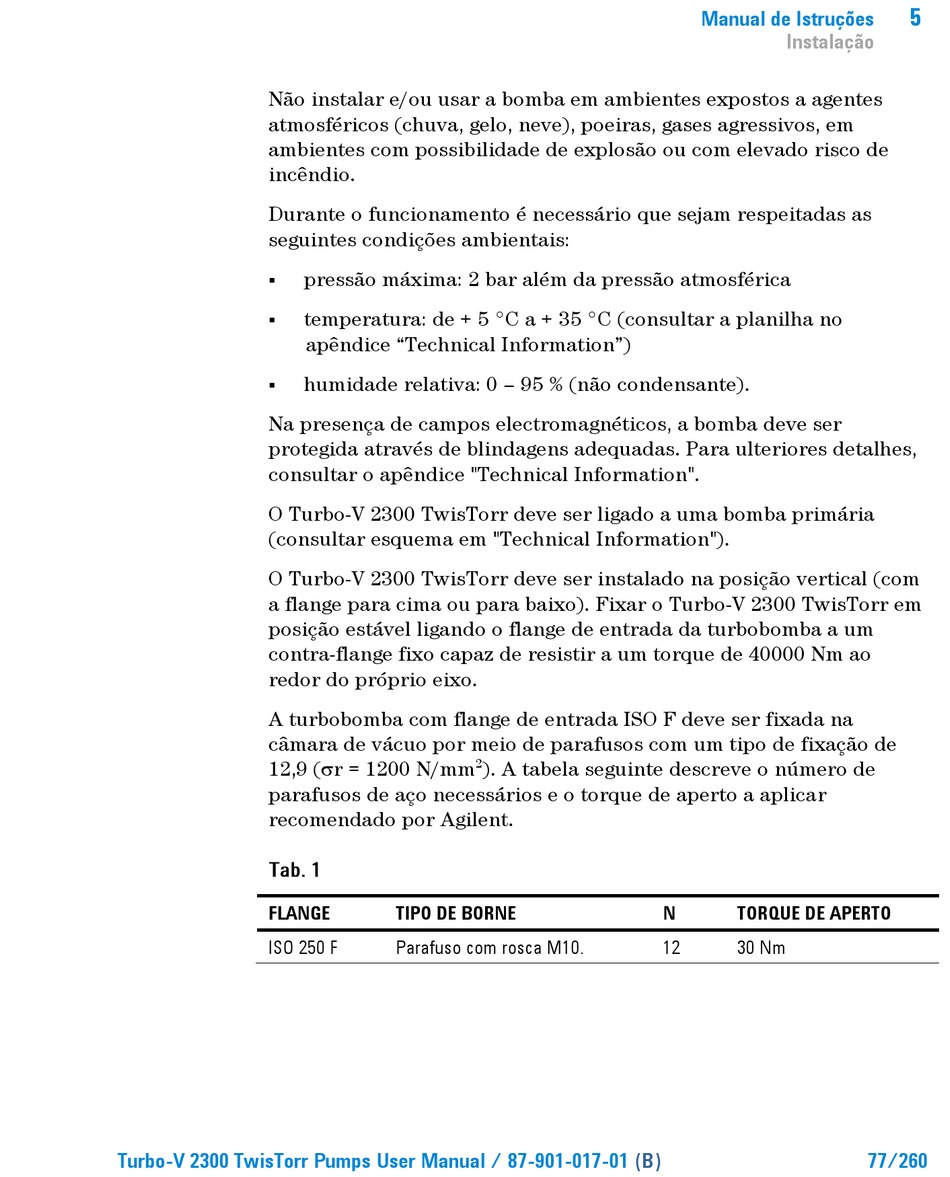

Não instalar e/ou usar a bomba em ambientes expostos a agentes
atmosféricos (chuva, gelo, neve), poeiras, gases agressivos, em
ambientes com possibilidade de explosão ou com elevado risco de
incêndio.
Durante o funcionamento é necessário que sejam respeitadas as
seguintes condições ambientais:



Na presença de campos electromagnéticos, a bomba deve ser
protegida através de blindagens adequadas. Para ulteriores detalhes,
consultar o apêndice "Technical Information".
O Turbo-V 2300 TwisTorr deve ser ligado a uma bomba primária
(consultar esquema em "Technical Information").
O Turbo-V 2300 TwisTorr deve ser instalado na posição vertical (com
a flange para cima ou para baixo). Fixar o Turbo-V 2300 TwisTorr em
posição estável ligando o flange de entrada da turbobomba a um
contra-flange fixo capaz de resistir a um torque de 40000 Nm ao
redor do próprio eixo.
A turbobomba com flange de entrada ISO F deve ser fixada na
câmara de vácuo por meio de parafusos com um tipo de fixação de
12,9 (r = 1200 N/mm
parafusos de aço necessários e o torque de aperto a aplicar
recomendado por Agilent.
FLANGE
ISO 250 F
Turbo-V 2300 TwisTorr Pumps User Manual / 87-901-017-01
pressão máxima: 2 bar além da pressão atmosférica
temperatura: de + 5 °C a + 35 °C (consultar a planilha no
apêndice "Technical Information")
humidade relativa: 0 – 95 % (não condensante).
2
). A tabela seguinte descreve o número de
TIPO DE BORNE
Parafuso com rosca M10.
Manual de Istruções
Instalação
N TORQUE DE APERTO
12 30 Nm
(B)
5
