Betrieb

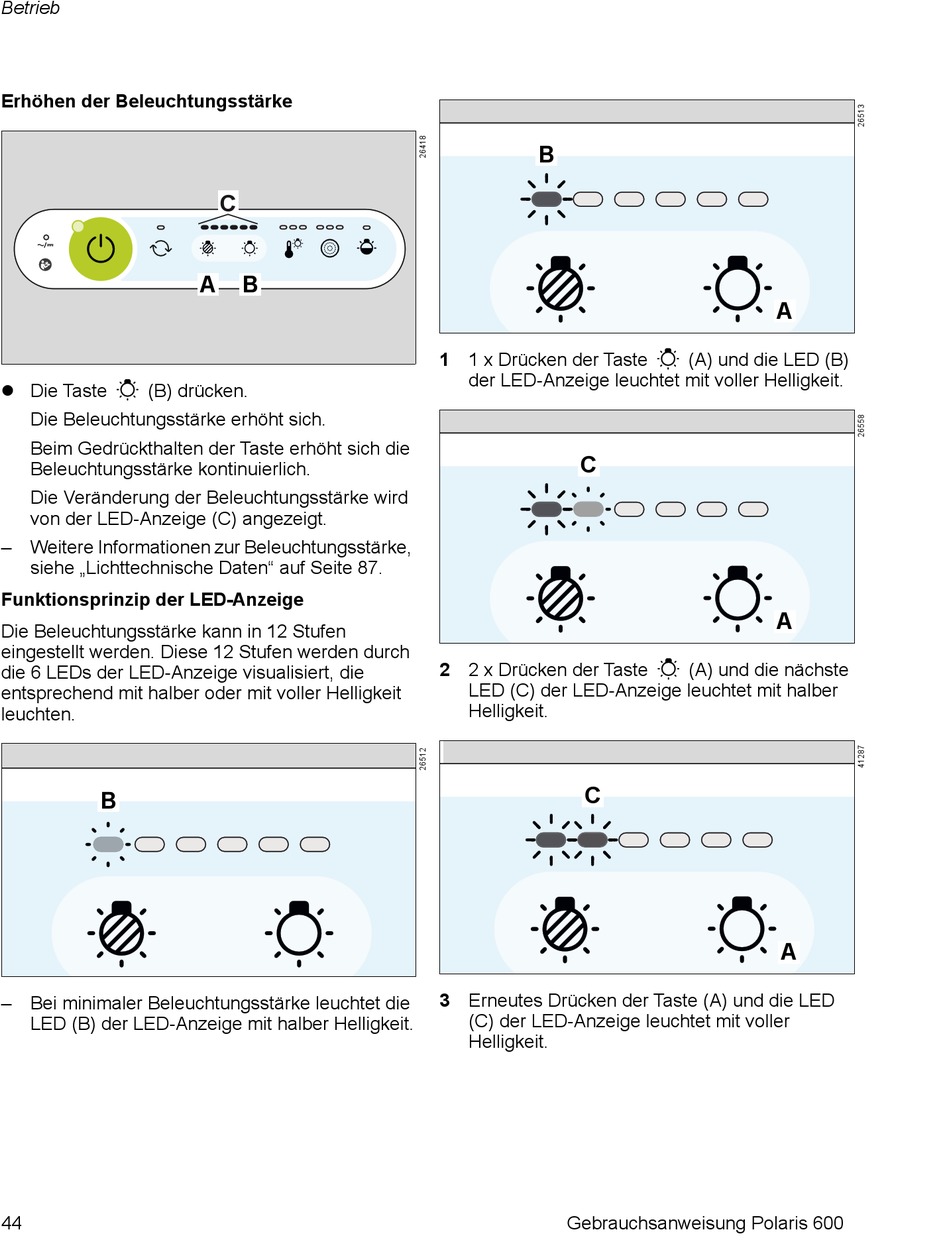

Erhöhen der Beleuchtungsstärke
 Die Taste (B) drücken.
Die Beleuchtungsstärke erhöht sich.
Beim Gedrückthalten der Taste erhöht sich die
Beleuchtungsstärke kontinuierlich.
Die Veränderung der Beleuchtungsstärke wird
von der LED-Anzeige (C) angezeigt.
– Weitere Informationen zur Beleuchtungsstärke,
siehe „Lichttechnische Daten" auf Seite 87.
Funktionsprinzip der LED-Anzeige
Die Beleuchtungsstärke kann in 12 Stufen
eingestellt werden. Diese 12 Stufen werden durch
die 6 LEDs der LED-Anzeige visualisiert, die
entsprechend mit halber oder mit voller Helligkeit
leuchten.
B
– Bei minimaler Beleuchtungsstärke leuchtet die
LED (B) der LED-Anzeige mit halber Helligkeit.
44
C
A B
B
1 1 x Drücken der Taste
der LED-Anzeige leuchtet mit voller Helligkeit.
C
2 2 x Drücken der Taste
LED (C) der LED-Anzeige leuchtet mit halber
Helligkeit.
C
3 Erneutes Drücken der Taste (A) und die LED
(C) der LED-Anzeige leuchtet mit voller
Helligkeit.
Gebrauchsanweisung Polaris 600
A
(A) und die LED (B)
A
(A) und die nächste
A
