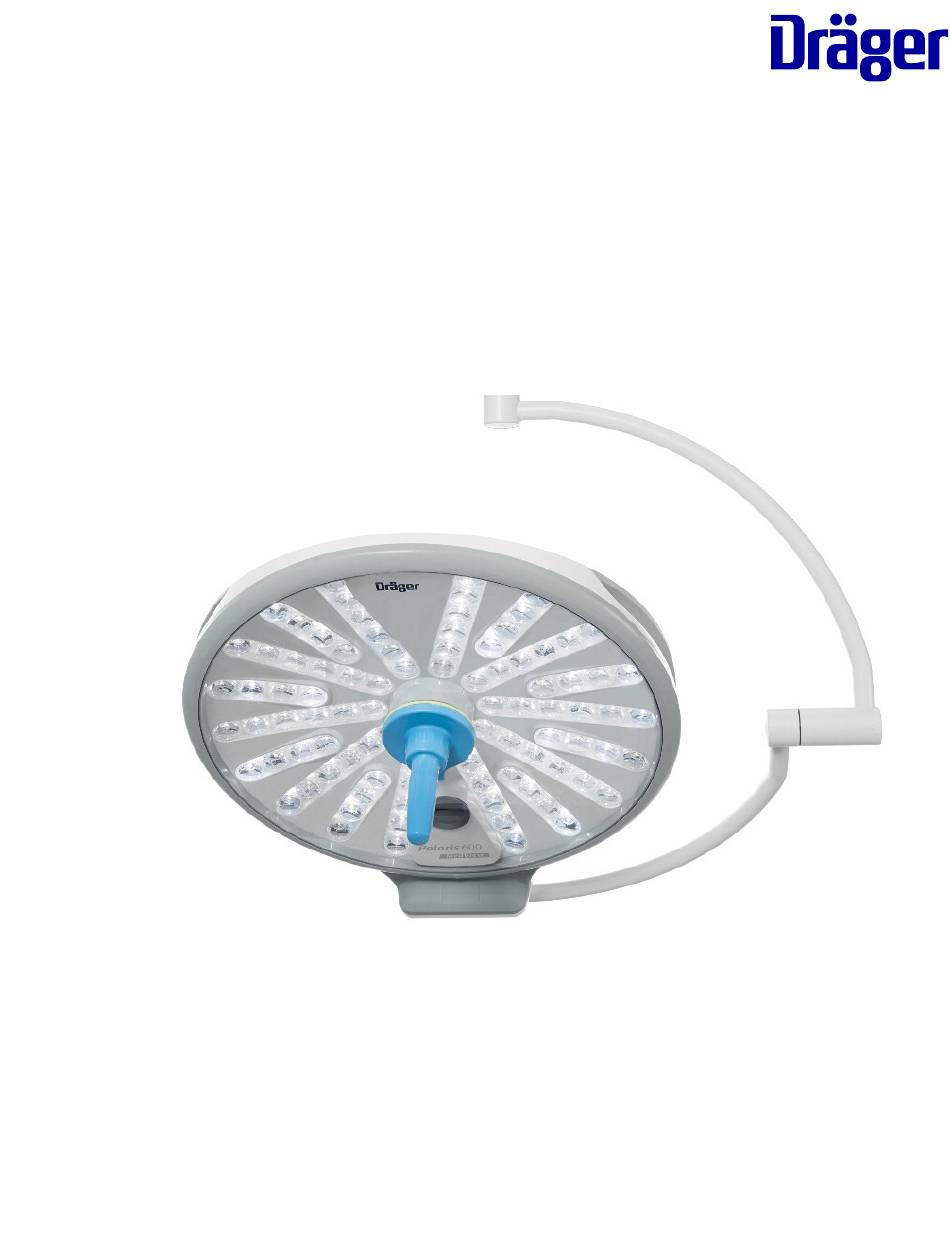

Gebrauchsanweisung Polaris 600 Operationsleuchte WARNUNG Zur korrekten Verwendung des Polaris 600 Medizinprodukts diese Gebrauchsanweisung lesen und beachten.
Seite 2
Diese Seite wurde absichtlich leer gelassen. Gebrauchsanweisung Polaris 600...
Die folgende Internetseite führt die lokalen Ansprechpartner auf: www.draeger.com Marken Marken von Dräger Marke ® Polaris Die folgende Internetseite führt die Länder auf, in denen die Marken eingetragen sind: www.draeger.com/trademarks Marken von Drittherstellern Marke Markeninhaber ® microgleit Spezialschmierstoffe microGLEIT GmbH Gebrauchsanweisung Polaris 600...
Zu dieser Zielgruppe gehören Personen, die für die Aufbereitung der Medizinprodukte verantwortlich sind. Die Zielgruppen dürfen die folgenden Tätigkeiten nur ausführen, wenn sie die entsprechenden Tätigkeit Anforderung Anforderungen erfüllen. Aufbereitung Fachkenntnisse in der Auf- bereitung von Medizinpro- dukten Gebrauchsanweisung Polaris 600...
Schulung zu Instandhal- tung laut Abschnitt Wartung, Reparatur) tungsmaßnahmen an die- "Wartung") sem Produkt Dräger empfiehlt den Abschluss eines Servicevertrags mit dem DrägerService. Abkürzungen und Symbole Erläuterungen sind den Abschnitten „Abkürzungen“ und „Symbole“ im Kapitel „Übersicht“ zu entnehmen. Gebrauchsanweisung Polaris 600...
Gebrauchsanweisung oder in der Zur korrekten Verwendung einer Leuchte Gebrauchsanweisung eines anderen Produkts, Polaris 100 oder 200 in Kombination mit der das zusammen mit diesem Medizinprodukt benutzt Leuchte Polaris 600 die Gebrauchsanweisung wird. Polaris 100/200 lesen und beachten. WARNUNG Gebrauchsanweisung genauestens beachten Gefahr von Gerätestörungen...
Veränderungen am Medizinprodukt oder eine Patientengefährdung falsche Verwendung des Medizinprodukts können gefährlich sein. Die Kopplung mit elektrischen Geräten, die nicht in dieser Gebrauchs- oder Montageanweisung genannt sind, darf nur mit Zustimmung des jeweiligen Herstellers des Geräts erfolgen. Gebrauchsanweisung Polaris 600...
Seite 10
Leuchtensystems erforderlich sein. Meldepflicht bei Vorkommnissen Zubehör installieren Schwerwiegende Vorkommnisse mit diesem Produkt müssen Dräger und den zuständigen Behörden gemeldet werden. ACHTUNG Gefahr eines Gerätefehlers Zubehör am Grundgerät entsprechend der Gebrauchsanweisung des Grundgeräts installieren. Sicheren Anschluss am Grundgerät prüfen. Gebrauchsanweisung Polaris 600...
Die Montage von Zubehör (z. B. Display an dem zugehörigen Handgriffadapter für den Displayhalter) darf nur entsprechend der Einwegüberzüge des gleichen Herstellers zu Begleitdokumente des jeweiligen Zubehörs verwenden, siehe Zubehörliste. erfolgen. Die maximale Zuladung des Displayhalters einhalten, siehe Technische Daten. Gebrauchsanweisung Polaris 600...
Leuchtensystem verwendeten Displays Leuchtensystem muss eine allpolige müssen gemäß IEC 60601-1 für die Spannungsfreischaltung des Leuchtensystems Verwendung innerhalb der vorliegen. Der dazu erforderliche Schalter ist Patientenumgebung zugelassen sein. Bestandteil der Netzanschlusskomponente. Die Netzanschlusskomponente muss gegen unbeabsichtigtes Wiedereinschalten gesichert sein. Gebrauchsanweisung Polaris 600...
Berechtigung des Anwenders, das des jeweiligen Displays lesen und beachten. Produkt zu verwenden, nichtig machen. Die in diesem Medizinprodukt enthaltene Funkanlage entspricht der Richtlinie 2014/53/EU. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.draeger.com/doc-radio Gebrauchsanweisung Polaris 600...
IEC 60601-2-41 als eine „Kleine Patienten in Operationssälen und Operationsleuchte“ klassifiziert. Behandlungsräumen vorgesehen. Doppelleuchte oder Dreifachleuchte Bei Kombination der Leuchte Polaris 600 mit einer Leuchte Polaris 100 oder 200 bleiben die Die Kombination von 2 oder mehr Leuchten Zweckbestimmungen unverändert. Polaris 600 als Operationsleuchtensystem ermöglicht den Einsatz in Operationssälen und...
Zweckbestimmung Kamera MedView Die Kamera MedView ist zur Aufnahme des Videosystem verwendet. Die Kamera MedView Operationsfelds zwecks Patientendokumentation, darf nur in Verbindung mit der Leuchte Polaris 600 Lehre und Weiterbildung vorgesehen. verwendet werden. Im Leuchtensystem Polaris 600 wird die Die Aufnahmen dürfen nur für nicht diagnostische Kamera MedView zusammen mit einem Zwecke verwendet werden.
Verwendung Farbtemperatur Die Farbtemperatur kann in 4 Stufen eingestellt werden, die der Operateur je nach Gewebestruktur, Operationsgebiet und individueller Wahrnehmung wählen kann. Kaltweißes Licht steigert die Konzentration, warmweißes Licht reduziert Blendeffekte und erhöht den Kontrast. Gebrauchsanweisung Polaris 600...
Seite 18
B IR-Empfänger für Fernbedienung Polaris 600 für Kamera MedView C Deckenrohr D Zentralachse/ Ausleger E Federarm F Leuchte Polaris 600 G Leuchte Polaris 600 mit Kamera MedView und Funksender H Kardanische Aufhängung Leuchtenbedienfeld J Displayhalter mit Funkempfänger K Sterilisierbarer Handgriff E...
Übersicht Leuchtensystem mit Polaris 600 und Polaris 100 (Ausführungsbeispiel) A Deckenverkleidung H Leuchtenbedienfeld B Deckenrohr Sterilisierbarer Handgriff C Zentralachse/ Ausleger J Griffleiste D Federarm K Wandbedienung E Leuchte Polaris 600 F Leuchte Polaris 100 G Kardanische Aufhängung Gebrauchsanweisung Polaris 600...
A Kardanische Aufhängung B Griffleiste C Leuchtenbedienfeld D Sterilisierbarer Handgriff E E Linse mit LED F Unterglas Leuchte Polaris 600 mit sterilisierbarem Handgriff E und Kamera MedView A Kardanische Aufhängung B Griffleiste C Leuchtenbedienfeld D Sterilisierbarer Handgriff E E Linse mit LED...
: Leuchtfelddurchmesser einstellen G Taste : Umgebungslicht (Endolicht) einschalten/ausschalten – Weitere Informationen zur Leuchtensteuerung, siehe „Betrieb“ auf Seite 43. Kamera MedView (Option) Die Kamera MedView ist fest im Leuchtenkörper installiert. Sie befindet sich in einem Segment neben den LED-Leuchtmitteln. Gebrauchsanweisung Polaris 600...
: Fern fokussieren (manuell) Taste : Nah fokussieren (manuell) J Taste : Standbild einschalten/ausschalten Wandbedienung für 2 Leuchten Polaris 600 und Kamera MedView (Ausführungsbeispiel) Bei einer Leuchte Polaris 600 mit Kamera MedView befindet sich die Kamerasteuerung auf der rechten Seite der gemeinsamen Wandbedienung.
: Fern fokussieren (manuell) P Taste : Nah fokussieren (manuell) Q Taste : Standbild einschalten/ausschalten OP-Tableau (Option) Das OP-Tableau ist ein Melde- und Bedientableau. Es dient zur Bedienung und Anzeige von Betriebs- und Fehlermeldungen eines Leuchtensystems Polaris 600 in Operationssälen. Gebrauchsanweisung Polaris 600...
Übersicht Steuerungsschnittstelle Polaris 600 (Option) Die Steuerungsschnittstelle Polaris 600 ist eine Schnittstelle, mit der die Leuchte Polaris 600 mit Kamera MedView über einen OP-Server (integriertes OP-System) gesteuert werden kann. Informationen zur Steuerungsschnittstelle Polaris 600 sind bei Dräger erhältlich. Einschränkung bei Kombination einer Leuchte...
Bedienkonzept Bedienkonzept Bedienelemente und ihre Funktionen bei der Leuchte Polaris 600 Diese Tabelle gilt für Leuchtensysteme, die aus Leuchten Polaris 600 mit oder ohne Kamera MedView bestehen. In dieser Tabelle wird dargestellt, an welchen Bedienelementen welche Einstellungen der Funktionen vorgenommen werden können.
Bedienkonzept Bedienelemente und ihre Funktionen beim Leuchtensystem Polaris 600 und Polaris 100/200 Diese Tabelle gilt für Leuchtensysteme, die aus Leuchten Polaris 600 mit oder ohne Kamera MedView und Leuchten Polaris 100/200 bestehen. In dieser Tabelle wird dargestellt, an welchen Bedienelementen welche Einstellungen der Funktionen vorgenommen werden können.
Bedienkonzept Kamera MedView – – Fernbedienung Polaris 600 für Kamera MedView Leuchtfelddurchmesser – Beleuchtungsstärke – Farbtemperatur – Synchronisierung – Umgebungslicht (Endolicht) – Kamera MedView Sterilisierbarer Handgriff E Der Griffbereich dient zur sterilen Positionierung. Der Bedienbereich dient zur Einstellung der Beleuchtungsstärke und des Leuchtfelddurchmessers.
– ein Finger zur Zeit berührt den Bedienbereich Wandbedienung (Option) Die Wandbedienung kann bis zu 3 Leuchtenbedienfelder enthalten. Wahlweise kann ein Kamerabedienfeld enthalten sein. Die Tasten der Wandbedienung sind druckaktiv, d. h. es muss mit dem Finger ein gewisser Druck ausgeübt werden. Gebrauchsanweisung Polaris 600...
Wandbedienung sind rechts durch unterschiedliche Farben gekennzeichnet. Diese Kennfarbe findet sich als farbige Dekorkappe am Federarm der zugehörigen Leuchte wieder. – Das oberste Leuchtenbedienfeld an der Wandbedienung und die dazugehörige Kennfarbe sind immer der obersten Leuchte am Armsystem zugeordnet. Gebrauchsanweisung Polaris 600...
Einwegüberzüge können in das Operationsfeld fallen. Sicherstellen, dass das System auf Betriebsbereitschaft geprüft wird. Dräger empfiehlt, Einwegüberzüge eines anderen Herstellers (z. B. Covidien) nur mit dem zugehörigen Handgriffadapter für Einwegüberzüge des gleichen Herstellers zu verwenden, siehe Zubehörliste. Gebrauchsanweisung Polaris 600...
Sterilisierbare Handgriffe werden unsteril von Fernbedienung muss die Batterie umgehend Dräger ausgeliefert. ausgetauscht werden, siehe „Austauschen der Batterie bei der Fernbedienung Polaris 600 für Prüfen der Fernbedienung Polaris 600 für Kamera MedView“ auf Seite 69. Kamera MedView Eine beliebige Taste auf der Fernbedienung drücken.
Operationsfeld fallen. Das Aufsetzen des Handgriffs darf nur durch Anwender erfolgen. 2 Den Handgriff (A) im Uhrzeigersinn bis zum hörbaren Einrasten der Verriegelung (C) drehen. 3 Den festen Sitz des Handgriffs prüfen. Dazu gegen den Uhrzeigersinn drehen. Gebrauchsanweisung Polaris 600...
– Zum Abnehmen des Handgriffs, siehe Ergänzung zur Gebrauchsanweisung WARNUNG Aufbereitung Polaris. Gefahr von Personen- und Sachschäden Wenn der Handgriff nicht korrekt aufgesetzt ist, kann er in das Operationsfeld fallen. Das Aufsetzen des Handgriffs darf nur durch Anwender erfolgen. Gebrauchsanweisung Polaris 600...
Seite 36
Der Einweghandgriff muss nach dem HINWEIS Aufsetzen auf den Innengriff auf festen Sitz überprüft werden. Um das Aufsetzen des Einweghandgriffs zu erleichtern, kann unsteriles OP-Personal die Leuchte festhalten. – Zum Abnehmen des Einweghandgriffs, siehe Ergänzung zur Gebrauchsanweisung Aufbereitung Polaris. Gebrauchsanweisung Polaris 600...
Gesamtgewicht des Displays (inklusive Display- WARNUNG Zubehör) Gefahr von Personen- und Sachschäden 21 kg abzüglich 5,5 kg = 15,5 kg Die Angabe der maximalen Zuladung auf des Displayhalters darf nicht überschritten werden. Die maximale Zuladung des Displayhalters einhalten. Gebrauchsanweisung Polaris 600...
Seite 38
Eigengewicht des Displayhalters = maximales Anwender erfolgen. Gesamtgewicht der 2 Displays (inklusive Display- Zubehör) 21 kg abzüglich 11 kg = 10 kg (2 x 5 kg) 1 Den Handgriff (A) so auf den Innengriff aufsetzen, dass die Markierungen (B) deckungsgleich sind. Gebrauchsanweisung Polaris 600...
Seite 39
Wenn der sterilisierbare Handgriff nicht korrekt eingerastet ist, kann er in das Operationsfeld fallen. Der Handgriff muss nach dem Aufsetzen auf den Innengriff auf festen Sitz überprüft werden. – Zum Abnehmen des Handgriffs, siehe Ergänzung zur Gebrauchsanweisung Aufbereitung Polaris. Gebrauchsanweisung Polaris 600...
Seite 40
Operationsfeld fallen. Das Aufsetzen des Handgriffs darf nur durch Anwender erfolgen. 1 Den Handgriff (A) auf den Innengriff stecken. Der Handgriff muss hörbar einrasten. Wenn erforderlich den Handgriff leicht nach rechts oder links drehen. Gebrauchsanweisung Polaris 600...
Seite 41
Erst unmittelbar vor einer Operation den Einweghandgriff unter sterilen Bedingungen wie folgt aufsetzen: WARNUNG Gefahr von Personen- und Sachschäden Wenn der Handgriff nicht korrekt aufgesetzt ist, kann er in das Operationsfeld fallen. Das Aufsetzen des Handgriffs darf nur durch Anwender erfolgen. Gebrauchsanweisung Polaris 600...
Seite 42
Der Einweghandgriff muss nach dem Beschädigungen sein. Aufsetzen auf den Innengriff auf festen Sitz überprüft werden. HINWEIS – Zum Abnehmen des Einweghandgriffs, siehe Um das Aufsetzen des Einweghandgriffs zu Ergänzung zur Gebrauchsanweisung erleichtern, kann unsteriles OP-Personal die Aufbereitung Polaris. Leuchte festhalten. Gebrauchsanweisung Polaris 600...
Endgeräten (Leuchtenkörper/ Display) legen oder anhängen. WARNUNG Gefahr von Personen- und Sachschäden Zusammenstoßen des Leuchtenkörpers/ Displayhalters oder Teile des Armsystems mit anderen Gegenständen vermeiden. Bevor das Produkt in der Höhe verstellt oder geschwenkt wird, muss der Bewegungsweg frei sein. Gebrauchsanweisung Polaris 600...
Seite 44
1 Den Handgriff (A) am Griffbereich anfassen und damit die Leuchte positionieren. 1 Den Handgriff (A) am Griffbereich anfassen Der Leuchtenkörper wird in seiner neuen und damit die Leuchte positionieren. Position gehalten. Der Leuchtenkörper wird in seiner neuen Position gehalten. Gebrauchsanweisung Polaris 600...
Seite 45
Die unsterile Griffleiste befindet sich am Rand des Leuchtenkörpers. WARNUNG Quetschgefahr Beim Positionieren der Leuchte mit kurzer kardanischer Aufhängung kann es zu Handverletzungen kommen. Ausreichend großen Abstand einhalten zwischen Griffleiste und oberem Bügel der kurzen kardanischen Aufhängung sowie zwischen Griffleiste und Federarm. Gebrauchsanweisung Polaris 600...
Bewusstlosigkeit) kann das ungeschützte – Die zweite Leuchte (C) wird am Fußende des Auge durch direkten Lichteinfall geschädigt Operationstisches positioniert. werden. Die Leuchte so positionieren, dass das Leuchtfeld nicht auf das ungeschützte Auge des Patienten gerichtet ist. Gebrauchsanweisung Polaris 600...
Seite 47
Leuchtenkörper leuchten, können sie überhitzen. Ein Leuchtenkörper darf keinen anderen Leuchtenkörper anstrahlen. HINWEIS Um eine optimale Ausleuchtung des Operationsfelds zu erzielen, wird ein Abstand von 100 cm (39,37 in) vom Unterglas der Leuchte zum Operationsfeld empfohlen. Gebrauchsanweisung Polaris 600...
Positionieren eines Displays WARNUNG WARNUNG Patientengefährdung Patientengefährdung Wenn das System ungeprüft in Betrieb Das System darf nur gemäß den Angaben im genommen wird, können Patienten gefährdet Kapitel "Zweckbestimmung" verwendet werden. werden. Sicherstellen, dass das System auf Betriebsbereitschaft geprüft wird. Gebrauchsanweisung Polaris 600...
Seite 49
Beim Positionieren der Ausleger und deren Geräten darauf achten, dass das Armsystem nicht gewaltsam über die Anschläge gezogen wird. 1 Entsprechenden Handgriff (A) greifen und damit das Display positionieren. Das Display wird in seiner neuen Position gehalten. Gebrauchsanweisung Polaris 600...
– Die Status-LED (A) leuchtet nicht. Die Leuchte ist im Standby-Betrieb. Die Leuchte wird nicht mit Spannung versorgt. – Die Status-LED (A) leuchtet orange. Es liegt ein Leuchtensystemfehler vor, siehe „Fehler – Ursache – Abhilfe“ auf Seite 71. Gebrauchsanweisung Polaris 600...
Leuchte entspricht der zuletzt eingestellten Beleuchtungsstärke vor dem Ausschalten der Leuchte. – Auch wenn zuletzt der Lichtmodus Umgebungslicht aktiv war, leuchtet die Leuchte nach dem Einschalten im Lichtmodus OP-Licht mit der Beleuchtungsstärke (C), die beim letzten Betrieb eingestellt war. Gebrauchsanweisung Polaris 600...
Farbtemperatur und ihre Beleuchtungsstärke auf die angeforderten Werte Einschalten der Funktion Synchronisierung ein. Alle Leuchten Polaris 600 weisen nun die Um diese Funktion aktivieren zu können, muss die gleiche Farbtemperatur und die gleiche Leuchte eingeschaltet sein, siehe „Einschalten und Beleuchtungsstärke auf.
Seite 53
Technischer Hintergrund Die ausgesendete Anforderung ist ein sogenannter Broadcast-Befehl, den entweder die ausgewählte Leuchte Polaris 600 oder die Wandbedienung an die Leuchten Polaris 600 im Leuchtensystem aussendet. Der Broadcast-Befehl enthält die angeforderten Werte für die Beleuchtungsstärke und die Farbtemperatur. In einem Netzwerk von Leuchten empfängt jede der Leuchten Polaris 600 den gleichen Broadcast- Befehl.
Helligkeit Beim Gedrückthalten der Taste reduziert sich leuchten. die Beleuchtungsstärke kontinuierlich. Die Veränderung der Beleuchtungsstärke wird von der LED-Anzeige (C) angezeigt. – Bei minimaler Beleuchtungsstärke leuchtet die LED (B) der LED-Anzeige mit halber Helligkeit. Gebrauchsanweisung Polaris 600...
Es darf immer nur ein Finger zur Zeit den Bedienbereich berühren. HINWEIS Um eine einwandfreie Bedienbarkeit des sterilisierbaren Handgriffs E zu gewährleisten, muss der Bedienbereich trocken sein. 3 Erneutes Drücken der Taste (A) und die LED (C) der LED-Anzeige leuchtet mit voller Helligkeit. Gebrauchsanweisung Polaris 600...
Seite 56
Die Beleuchtungsstärke erhöht sich um eine Stufe. Stufe. Die Veränderung der Beleuchtungsstärke wird Die Veränderung der Beleuchtungsstärke wird von der LED-Anzeige (B) angezeigt. von der LED-Anzeige (B) angezeigt. – Weitere Informationen zur Beleuchtungsstärke, siehe „Lichttechnische Daten“ auf Seite 99. Gebrauchsanweisung Polaris 600...
Drücken der Taste (A) zum kleinsten Leuchtfelddurchmesser zurückgesprungen. – Der Leuchtfelddurchmesser beim Einschalten der Leuchte entspricht dem zuletzt – Weitere Informationen zum eingestellten Leuchtfelddurchmesser vor dem Leuchtfelddurchmesser, siehe „Lichttechnische Ausschalten der Leuchte. Daten“ auf Seite 99. Gebrauchsanweisung Polaris 600...
Bedienbereich trocken sein. erreicht ist, wird durch ein erneutes Doppeltippen zum kleinsten Leuchtfelddurchmesser zurückgesprungen. – Weitere Informationen zum Leuchtfelddurchmesser, siehe „Lichttechnische Daten“ auf Seite 99. 1 Mit einem Finger doppeltippen (A). Der Leuchtfelddurchmesser erhöht sich um eine Stufe. Gebrauchsanweisung Polaris 600...
Betrieb Lichtmodus Umgebungslicht (Endolicht) Bei aktivierter Funktion Synchronisierung Ausschalten des Lichtmodus Umgebungslicht können die Leuchten Polaris 600 einzeln in den Lichtmodus Umgebungslicht geschaltet werden. Dadurch wird die Funktion Synchronisierung deaktiviert. Wenn eine Leuchte Polaris 600 im Leuchtensystem im Lichtmodus Umgebungslicht ist, ist die Taste an dieser Leuchte deaktiviert.
– Nach dem Einschalten durchläuft die Kamera einen Initialisierungsvorgang. Dieser Vorgang dauert ca. 15 Sekunden. – Die Funktionen Automatische Belichtung und Autofokus sind standardmäßig aktiviert. – Die Kamera kann auch betrieben werden, wenn sich die Leuchte Polaris 600 im Standby- Betrieb befindet. Gebrauchsanweisung Polaris 600...
Seite 64
3 Die Veränderung des Bildausschnitts wird von Die Funktion Manuelle Belichtung wird der LED-Anzeige (C) angezeigt. aktiviert. Je größer der Bildausschnitt wird, desto mehr Die Status-LED (B) leuchtet nicht. LEDs leuchten. Je kleiner der Bildausschnitt wird, desto weniger LEDs leuchten. Gebrauchsanweisung Polaris 600...
Seite 65
Beim Gedrückthalten der Taste erhellt sich das Videobild kontinuierlich. 4 Die Veränderung der Belichtung wird in der LED-Anzeige (C) angezeigt. Je heller das Videobild wird, desto mehr LEDs leuchten. Je dunkler das Videobild wird, desto weniger LEDs leuchten. Gebrauchsanweisung Polaris 600...
Seite 66
Die Status-LED (B) leuchtet. 3 Die Taste (B) drücken. HINWEIS Die Kamera stellt sich auf ein näheres Objekt scharf. Wenn der aktuelle Fokus beibehalten werden soll, ohne dass eine kontinuierliche automatische Fokussierung erfolgt, muss die Funktion Manueller Fokus aktiviert werden. Gebrauchsanweisung Polaris 600...
Seite 67
Die Status-LED (B) leuchtet nicht. Automatischer Weißabgleich Der Weißabgleich der Kamera erfolgt automatisch, d. h. die Kamera stellt sich automatisch auf die Farbtemperatur der Leuchte Polaris 600 ein. HINWEIS Die Kamera MedView stellt sich automatisch auf die gewählte Farbtemperatur der Leuchte Polaris 600 ein.
Betrieb Bedienen der Kamera MedView mittels Fernbedienung Polaris 600 für Kamera MedView Bedienen der Fernbedienung Positionieren der Fernbedienung Die Tasten der Fernbedienung sind identisch mit den Tasten der Kamerasteuerung auf der rechten Seite der Wandbedienung. 1 Die gewünschte Funktion der Kamera MedView durch Drücken der jeweiligen Taste...
Fernbedienung und dem IR- Empfänger befinden, kann dies ebenfalls zu einer Störung der Funktion der Fernbedienung führen. Austauschen der Batterie bei der Fernbedienung Polaris 600 für Kamera MedView In der Fernbedienung können die Batterietypen 6LR61, 6F22 oder 1604D der Baugröße 9-V-Block verwendet werden.
Seite 70
Batterie aufsetzen. 6 Die neue Batterie in das Fach einschieben. 7 Den Deckel schließen. 8 Die Gehäuseklappe schließen. 9 Funktionstest durchführen, siehe „Prüfen der Betriebsbereitschaft vor jedem Einsatz“ auf Seite 32. 10 Die alte Batterie fachgerecht entsorgen. Gebrauchsanweisung Polaris 600...
LEDs an der Netzanschlusskomponente Die LEDs an der Netzanschlusskomponente sind nummeriert und zeigen den Status des Leuchtensystems an. Supply mains Emergency power Output voltage Initialize in progress Contact service Initialize system System number A System number B Gebrauchsanweisung Polaris 600...
Seite 72
Leuchtensystem ist fehlerfrei Keine Abhilfe erforderlich Gelb permanent Elektronikfehler DrägerService Kommunikation mit dem Leuchtensys- benachrichtigen Service benach- tem gestört richtigen (Contact Gelb blinkend Leuchtensystem ist nicht initialisiert Initialisierung service) gemäß Monta- geanweisung ausführen oder DrägerService benachrichtigen Gebrauchsanweisung Polaris 600...
Gelb blinkend sorgung Interner Fehler der Netzanschlusskom- (Emergency ponente DrägerService power) Eingangsquelle ist unbekannt benachrichtigen Höhe der Ausgangsspannung ist unbe- Ausgangs- Gelb blinkend kannt spannung zur Leuchte (Out- put voltage) Service rufen Gelb permanent (Contact ser- vice) Gebrauchsanweisung Polaris 600...
DrägerService benach- richtigen Leuchtensystem ist spannungs- Haustechniker oder frei DrägerService benach- richtigen Grün permanent Netzspannung ist vorhanden Keine Abhilfe erforder- Status-LED (C) lich Orange permanent Netzspannung ist unterbrochen Haustechniker benach- (Leuchtensystem wird mit Not- richtigen strom versorgt) Gebrauchsanweisung Polaris 600...
Seite 75
Leuchte befindet sich im Licht- Keine Abhilfe erforder- Leuchtenbedienfeld modus Umgebungslicht (Endo- lich Orange permanent licht) an der Wandbedie- nung Fernbedienung Polaris 600 für Kamera MedView Fehler Ursache Abhilfe Fernbedienung ist nicht im Empfangsbereich des IR- Fernbedienung auf den Empfängers IR-Empfänger ausrich- ten, siehe „Bedienen der...
Seite 76
Problembehebung Fehler Ursache Abhilfe Batterie ist entladen Neue Batterie einsetzen, siehe „Austauschen der Batterie bei der Fernbe- dienung Polaris 600 für Kamera MedView“ auf Fernbedienung Seite 69 funktioniert nicht (Status-LED Batterie ist defekt Neue Batterie einsetzen, leuchtet nicht) siehe „Austauschen der Batterie bei der Fernbe- dienung Polaris 600 für...
Seite 77
4 Ein/Aus-Schalter des Funkempfängers auf I stellen. Die Verbindung wird neu aufgebaut. Dieser Vorgang dau- ert bis zu 30 Sekun- Videobild wird Unbekannt DrägerService benach- nicht angezeigt richtigen und lässt sich nicht wieder auf- bauen Gebrauchsanweisung Polaris 600...
Aufbereitung Aufbereitung Weitere Informationen – Zur korrekten Aufbereitung des Produkts die Ergänzung zur Gebrauchsanweisung Aufbereitung Polaris lesen und beachten. Gebrauchsanweisung Polaris 600...
Wiederherstellung des funktionsfähigen Zustands eines Medizinprodukts dienen Inspektion Maßnahmen zur Beurteilung des Istzustands eines Medizinprodukts Wartung Regelmäßige, spezifizierte Maßnahmen zur Aufrechterhaltung des funktionsfähi- gen Zustands eines Medizinprodukts Instandsetzung Maßnahmen zur Wiederherstellung des funktionsfähigen Zustands eines Medizin- produkts nach einer Fehlfunktion Gebrauchsanweisung Polaris 600...
Dokumentation ist auf Anfrage erhältlich. ACHTUNG Gefahr eines elektrischen Schlags Bei Instandhaltungsmaßnahmen am Leuchtensystem muss eine allpolige Spannungsfreischaltung des Leuchtensystems vorliegen. Der dazu erforderliche Schalter ist Bestandteil der Netzanschlusskomponente. Die Netzanschlusskomponente muss gegen unbeabsichtigtes Wiedereinschalten gesichert sein. Gebrauchsanweisung Polaris 600...
Anschläge des Armsys- tems prüfen. Komplette Leuchte und Spezialisiertes Instand- Alle 2 Jahre Armsystem haltungspersonal Leichtgängigkeit der hori- zontalen und vertikalen Gelenke des Armsystems prüfen und bei Bedarf nachfetten. Höhenanschlag des Arm- systems prüfen und bei Bedarf nachstellen. Gebrauchsanweisung Polaris 600...
Seite 82
Lastausgleich und Feder- kraft des Federarms prü- fen und bei Bedarf nachstellen. Armsystem (Zentral- achse, Ausleger und Federarm) auf Kollisions- schäden prüfen (Schweiß- nähte frei von Rissen). Prüfen, ob am Armsystem Verformungen vorliegen und/oder sich Teile gelöst haben. Gebrauchsanweisung Polaris 600...
Seite 83
Prüfen, ob Lackschäden und/oder Risse an Kunst- stoffteilen vorhanden sind. Prüfen, ob alle Kunststoff- teile vorhanden und in kor- rekter Position sind. Prüfen, ob das Typen- schild vorhanden und gut lesbar ist. Funktionskontrolle und Sichtkontrolle durchfüh- ren. Gebrauchsanweisung Polaris 600...
Seite 84
Anschläge des Armsys- tems prüfen. Displayhalter und Arm- Spezialisiertes Instand- Alle 2 Jahre system haltungspersonal Leichtgängigkeit der hori- zontalen und vertikalen Gelenke des Armsystems prüfen und bei Bedarf nachfetten. Höhenanschlag des Arm- systems prüfen und bei Bedarf nachstellen. Gebrauchsanweisung Polaris 600...
Seite 85
Lastausgleich und Feder- kraft des Federarms prü- fen und bei Bedarf nachstellen. Armsystem (Zentral- achse, Ausleger und Federarm) auf Kollisions- schäden prüfen (Schweiß- nähte frei von Rissen). Prüfen, ob am Armsystem Verformungen vorliegen und/oder sich Teile gelöst haben. Gebrauchsanweisung Polaris 600...
Seite 86
Position sind. Sichtprüfen der Versor- gungsleitungen auf Druck- stellen oder Scheuerstellen. Sichtprüfen der Versor- gungsleitungen auf Abrieb im Gehäuse. Prüfen, ob das Typen- schild vorhanden und gut lesbar ist. Funktionskontrolle und Sichtkontrolle durchfüh- ren. Gebrauchsanweisung Polaris 600...
Intervallen inspiziert und gewartet werden. ACHTUNG Gefahr eines elektrischen Schlags Bei Instandhaltungsmaßnahmen am Leuchtensystem muss eine allpolige Spannungsfreischaltung des Leuchtensystems vorliegen. Der dazu erforderliche Schalter ist Bestandteil der Netzanschlusskomponente. Die Netzanschlusskomponente muss gegen unbeabsichtigtes Wiedereinschalten gesichert sein. Gebrauchsanweisung Polaris 600...
Federarm/Display- halter fetten. Reparatur Reparaturen dürfen nur von spezialisiertem Instandhaltungspersonal durchgeführt werden. Es wird empfohlen, nur Dräger-Originalteile zu verwenden und die Teile durch den DrägerService austauschen zu lassen. Es wird empfohlen, einen Servicevertrag mit dem DrägerService abzuschließen. Gebrauchsanweisung Polaris 600...
Die Abbildung zeigt zur Vereinfachung den Federarm ohne Leuchte/ Displayhalter. 45° Verkleidungen und Blenden gemäß Montageanweisung Polaris 600 demontieren. 1 Sechskantschlüssel Schlüsselweite 5 mm in die Einstellöffnung (1) stecken. Den Federarm etwas herunterziehen, um die Einstellschraube im Federarm zu entlasten.
Seite 90
Sinkt der Federarm ab, ist die Federkraft zu die Öffnung (4) stecken. gering 2 Schlitzschraubendreher etwas nach oben Sechskantschlüssel nach links (gegen den drücken und den Rasthaken (1) aus der Uhrzeigersinn) drehen. Verkleidung führen. 3 Schlitzschraubendreher mit Blende (3) nach hinten schieben. Gebrauchsanweisung Polaris 600...
Einstellen der Bremswirkung am Zwischengelenk 1 Die Bremswirkung des Gelenks mittels Stellschraube (A) einstellen. Dazu Schraubendreher für Innensechskant Dazu lässt sich die Bremswirkung am Gelenk (Schlüsselweite 4 mm) verwenden. (A) und am Zwischengelenk (B) einstellen. Gebrauchsanweisung Polaris 600...
Die Länge (A) des Sicherungssegments muss sein. mindestens 24,5 mm (0,965 in) betragen. Die Materialstärke (B) des Sicherungssegments muss mindestens 2,1 mm (0,083 in) betragen. Die 2 Sicherungssegmente je Ausleger mit der Schmierpaste microGLEIT GP 360 fetten. Gebrauchsanweisung Polaris 600...
Federarmtyp C/S D+ und CD+ – Den Sicherungsring gemäß Technischer Dokumentation kontrollieren. Der Sicherungsring (A) muss unbeschädigt und versiegelt sein. Bei Beschädigung des Sicherungsrings oder der Versiegelung muss der Sicherungsring ausgetauscht werden. – Die Sicherungssegmente gemäß Technischer Dokumentation demontieren/montieren. Gebrauchsanweisung Polaris 600...
System mit den zugehörigen Unterlagen dem Betreiber übergeben. Die Übergabe wird aktenkundig protokolliert. Es erfolgt die Einweisung der Anwender. Fernbedienung Polaris 600 für Kamera MedView Eine Änderung der Raumadresse kann erforderlich werden, wenn in nebeneinander liegenden Operationssälen, die nur durch eine Glasscheibe getrennt sind, jeweils die Kamera MedView mit einer Fernbedienung bedient wird.
Entsorgung dieses Geräts vorzunehmen. Um die Rücknahme zu initiieren oder um nähere Informationen zu erhalten, im Internet www.draeger.com aufrufen und bei der Suchfunktion "WEEE" eingeben. Wenn der Zugang zur Dräger-Internetseite nicht möglich ist, an die zuständige nationale Dräger-Organisation wenden. Gebrauchsanweisung Polaris 600...
In anderen Ländern als in der Bundesrepublik Deutschland müssen die Batterien nicht wieder aufladen. jeweiligen nationalen Vorschriften eingehalten werden. Entsorgen des Zubehörs Folgende Artikel gemäß Hygienevorschriften des Krankenhauses entsorgen: – Sterilisierbarer Handgriff E – Sterilisierbarer Handgriff – Dräger-Einweghandgriff Gebrauchsanweisung Polaris 600...
Krankenhäusern (CISPR 11, Klasse A). Bei Verwendung im Wohnbereich (für den nach CISPR 11 üblicherweise Klasse B erforderlich ist) bietet dieses Gerät möglicherweise keinen angemessenen Schutz von Funkdiensten. Der Anwender muss gegebenenfalls Abhilfemaßnahmen wie Umsetzung oder Neuausrichtung des Geräts treffen. Gebrauchsanweisung Polaris 600...
Diverse Frequenzen von 385 MHz bis 5785 MHz: Funkkommunikationsgeräten 9 V/m bis 28 V/m Empfohlene Schutzabstände zu Funkkommunikationsgeräten Damit die volle Funktionsfähigkeit dieses Geräts erhalten bleibt, ist ein Schutzabstand von mindestens 1,0 m (3,3 ft) zwischen diesem Gerät und Funkkommunikationsgeräten erforderlich. Gebrauchsanweisung Polaris 600...
(7,3 psi bis 15,4 psi) Relative Feuchte 10 % bis 75 % (keine Kondensation) 1) Lagerung nur in geschlossenen oder überdachten Räumen Lichttechnische Daten Polaris 600 Polaris 600 mit ent- spiegeltem Unterglas Lichtmodus OP-Licht Maximale zentrale Beleuchtungsstärke Ec 160000 lx 120000 lx Zentrale Rest-Beleuchtungsstärke (% von Ec)
Seite 100
Beleuchtungs- stärke) stärke) 1) Einstellung der Leuchte (1 m (39,37 in) Abstand zur Lichtaustrittsfläche): Zentrale Farbtemperatur auf 4400 K und Leuchtfelddurchmesser auf "Klein". 2) Die maximale Gesamtbestrahlungsstärke wird bei einem Abstand von 91 cm (35,83 in) erreicht. Gebrauchsanweisung Polaris 600...
100 V bis 240 V (AC) / 50 Hz/60 Hz Leuchte bei 100 % Beleuchtungsstärke 115 VA Leuchte bei 50 % Beleuchtungsstärke 70 VA Leuchte im Standby-Betrieb 35 VA Maximale Anschlussleistung Leuchtenkörper Max. 240 VA Displayfederarm Max. 800 VA Gebrauchsanweisung Polaris 600...
120-fach (10-fach optisch / 12-fach digital) Objektivweite F 3,8 mm (Wide) bis 38 mm (Tele), 1,8 bis 3,4 Auto Shutter Minimale Beleuchtungsstärke 100 lx Signal/Rauschabstand 50 dB Weißabgleich Automatische Anpassung an die Farbtempera- tur der Leuchte Polaris 600 Standbild Gebrauchsanweisung Polaris 600...
78 mm x 46 mm x 49 mm (3,07 in x 1,81 in x 1,93 in) Gewicht <250 g (0,55 lb) Alle Angaben unterliegen fertigungsbedingten Toleranzen. Fernbedienung Polaris 600 für Kamera MedView Signalübertragung Infrarotstrahlung Reichweite Max. 7 m (275,60 in) Wellenlänge der Infrarotstrahlung...
Seite 104
U-NII Band @ 5 GHz (5,180 GHz bis 5,320 GHz und 5,500 GHz bis 5,825 GHz) Bandbreite für jede Modulation/Frequenz 40 MHz Signalwandler (von HDMI zu HD-SDI) Spannungsversorgung 12 V, mit zugehörigem Netzteil 100 V bis 240 V (AC) / 50 Hz/60 Hz Netzsteckertypen Länderspezifisch mitgeliefert Gebrauchsanweisung Polaris 600...
Leuchtenkörper Berührbarer Sekundärstromkreis nach IEC 60601-1 (3. Ausgabe) Klassifizierung Medizinprodukt Europa für Leuch- Klasse I tensystem Polaris 600 UMDNS-Code Leuchtensystem Polaris 600 12-282 Universal Medical Device Nomenclature System (Nomenklatur für Medizinprodukte) Displayhalter Elektrische Daten Primäre Spannungsversorgung am Netzteil der Dis-...
1) Die maximale Zuladung bezieht sich ausschließlich auf die Komponente Displayhalter. Die maximale Zuladung ist abhän- gig von der Variante und Konfiguration des Armsystems. 2) Lagerung nur in geschlossenen oder überdachten Räumen. Klassifikationen Schutzklasse gemäß IEC 60601-1 Schutzklasse 1 Armsystem IP 30 Displayhalter IP 10 Gebrauchsanweisung Polaris 600...
Einwegüberzüge Variante Leuchte (optional), Hersteller Covi- dien Für Kamera MedView Fernbedienung Polaris 600 für Kamera MedView G24065 1) Nicht im Anwendungsbereich der Norm IEC 60601-2-41. 2) Bei Verwendung des Handgriffadapters für Einwegüberzüge müssen die passenden Einwegüberzüge direkt beim Her- steller Covidien bestellt werden.
31146895 1)2) Handgriffadapter für Einwegüberzüge Variante Leuchte (optional), Hersteller Covi- dien 1) Nicht im Anwendungsbereich der Norm IEC 60601-2-41. 2) Bei Verwendung des Handgriffadapters für Einwegüberzüge müssen die passenden Einwegüberzüge direkt beim Her- steller Covidien bestellt werden. Gebrauchsanweisung Polaris 600...
