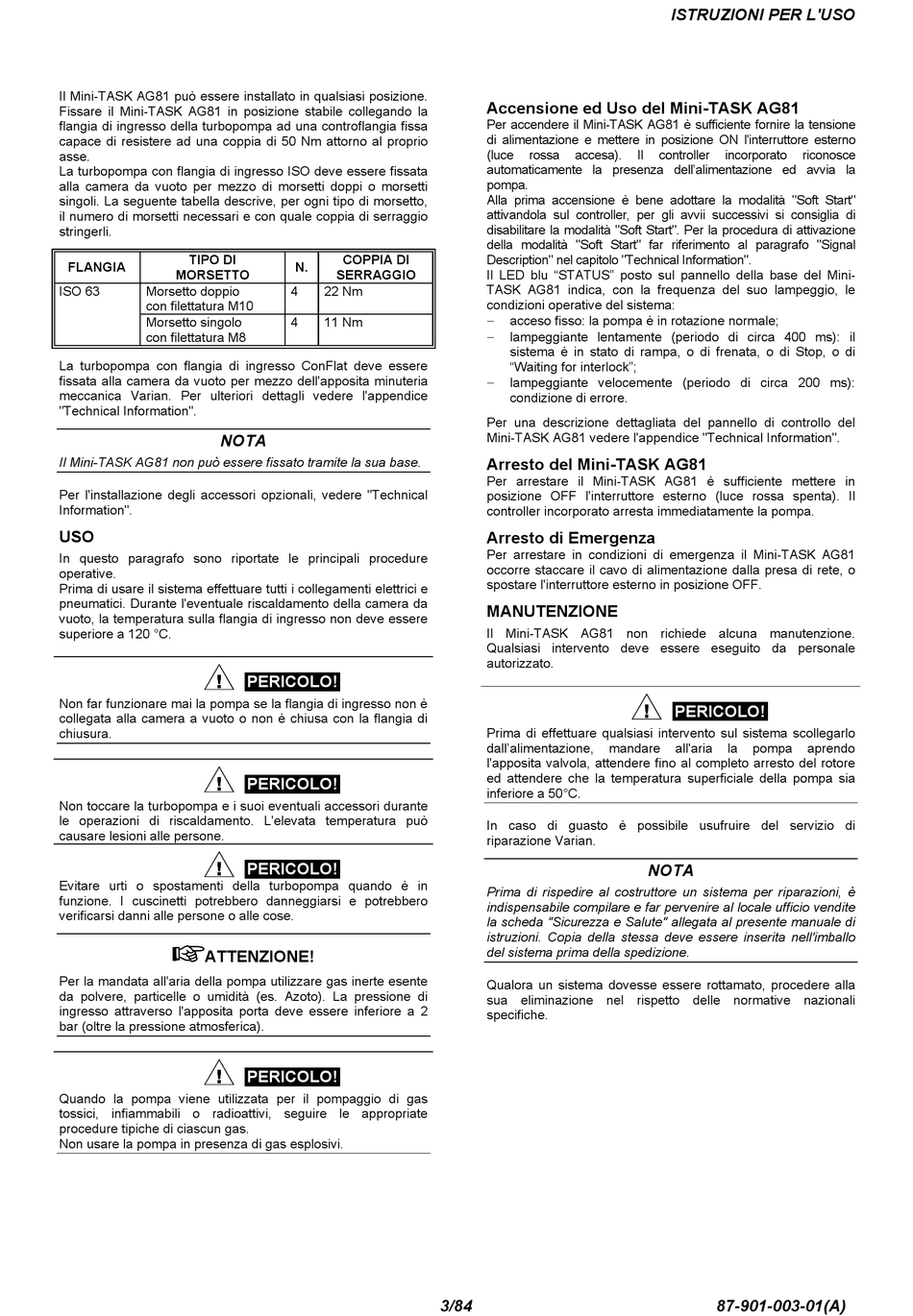

Il Mini-TASK AG81 può essere installato in qualsiasi posizione.
Fissare il Mini-TASK AG81 in posizione stabile collegando la
flangia di ingresso della turbopompa ad una controflangia fissa
capace di resistere ad una coppia di 50 Nm attorno al proprio
asse.
La turbopompa con flangia di ingresso ISO deve essere fissata
alla camera da vuoto per mezzo di morsetti doppi o morsetti
singoli. La seguente tabella descrive, per ogni tipo di morsetto,
il numero di morsetti necessari e con quale coppia di serraggio
stringerli.
TIPO DI
FLANGIA
MORSETTO
ISO 63
Morsetto doppio
con filettatura M10
Morsetto singolo
con filettatura M8
La turbopompa con flangia di ingresso ConFlat deve essere
fissata alla camera da vuoto per mezzo dell'apposita minuteria
meccanica Varian. Per ulteriori dettagli vedere l'appendice
"Technical Information".
NOTA
Il Mini-TASK AG81 non può essere fissato tramite la sua base.
Per l'installazione degli accessori opzionali, vedere "Technical
Information".
USO
In questo paragrafo sono riportate le principali procedure
operative.
Prima di usare il sistema effettuare tutti i collegamenti elettrici e
pneumatici. Durante l'eventuale riscaldamento della camera da
vuoto, la temperatura sulla flangia di ingresso non deve essere
superiore a 120 °C.
Non far funzionare mai la pompa se la flangia di ingresso non è
collegata alla camera a vuoto o non è chiusa con la flangia di
chiusura.
Non toccare la turbopompa e i suoi eventuali accessori durante
le operazioni di riscaldamento. L'elevata temperatura può
causare lesioni alle persone.
Evitare urti o spostamenti della turbopompa quando è in
funzione. I cuscinetti potrebbero danneggiarsi e potrebbero
verificarsi danni alle persone o alle cose.
!
ATTENZIONE!
Per la mandata all'aria della pompa utilizzare gas inerte esente
da polvere, particelle o umidità (es. Azoto). La pressione di
ingresso attraverso l'apposita porta deve essere inferiore a 2
bar (oltre la pressione atmosferica).
Quando la pompa viene utilizzata per il pompaggio di gas
tossici, infiammabili o radioattivi, seguire le appropriate
procedure tipiche di ciascun gas.
Non usare la pompa in presenza di gas esplosivi.
COPPIA DI
N.
SERRAGGIO
4
22 Nm
4
11 Nm
PERICOLO!
PERICOLO!
PERICOLO!
PERICOLO!
Accensione ed Uso del Mini-TASK AG81
Per accendere il Mini-TASK AG81 è sufficiente fornire la tensione
di alimentazione e mettere in posizione ON l'interruttore esterno
(luce
rossa
accesa).
automaticamente la presenza dell'alimentazione ed avvia la
pompa.
Alla prima accensione è bene adottare la modalità "Soft Start"
attivandola sul controller, per gli avvii successivi si consiglia di
disabilitare la modalità "Soft Start". Per la procedura di attivazione
della modalità "Soft Start" far riferimento al paragrafo "Signal
Description" nel capitolo "Technical Information".
Il LED blu "STATUS" posto sul pannello della base del Mini-
TASK AG81 indica, con la frequenza del suo lampeggio, le
condizioni operative del sistema:
−
acceso fisso: la pompa è in rotazione normale;
−
lampeggiante lentamente (periodo di circa 400 ms): il
sistema è in stato di rampa, o di frenata, o di Stop, o di
"Waiting for interlock";
−
lampeggiante velocemente (periodo di circa 200 ms):
condizione di errore.
Per una descrizione dettagliata del pannello di controllo del
Mini-TASK AG81 vedere l'appendice "Technical Information".
Arresto del Mini-TASK AG81
Per arrestare il Mini-TASK AG81 è sufficiente mettere in
posizione OFF l'interruttore esterno (luce rossa spenta). Il
controller incorporato arresta immediatamente la pompa.
Arresto di Emergenza
Per arrestare in condizioni di emergenza il Mini-TASK AG81
occorre staccare il cavo di alimentazione dalla presa di rete, o
spostare l'interruttore esterno in posizione OFF.
MANUTENZIONE
Il Mini-TASK AG81 non richiede alcuna manutenzione.
Qualsiasi intervento deve essere eseguito da personale
autorizzato.
Prima di effettuare qualsiasi intervento sul sistema scollegarlo
dall'alimentazione,
mandare
l'apposita valvola, attendere fino al completo arresto del rotore
ed attendere che la temperatura superficiale della pompa sia
inferiore a 50°C.
In caso di guasto è possibile usufruire del servizio di
riparazione Varian.
Prima di rispedire al costruttore un sistema per riparazioni, è
indispensabile compilare e far pervenire al locale ufficio vendite
la scheda "Sicurezza e Salute" allegata al presente manuale di
istruzioni. Copia della stessa deve essere inserita nell'imballo
del sistema prima della spedizione.
Qualora un sistema dovesse essere rottamato, procedere alla
sua eliminazione nel rispetto delle normative nazionali
specifiche.
3/84
ISTRUZIONI PER L'USO
Il
controller
incorporato
riconosce
PERICOLO!
all'aria
la
pompa
NOTA
87-901-003-01(A)
