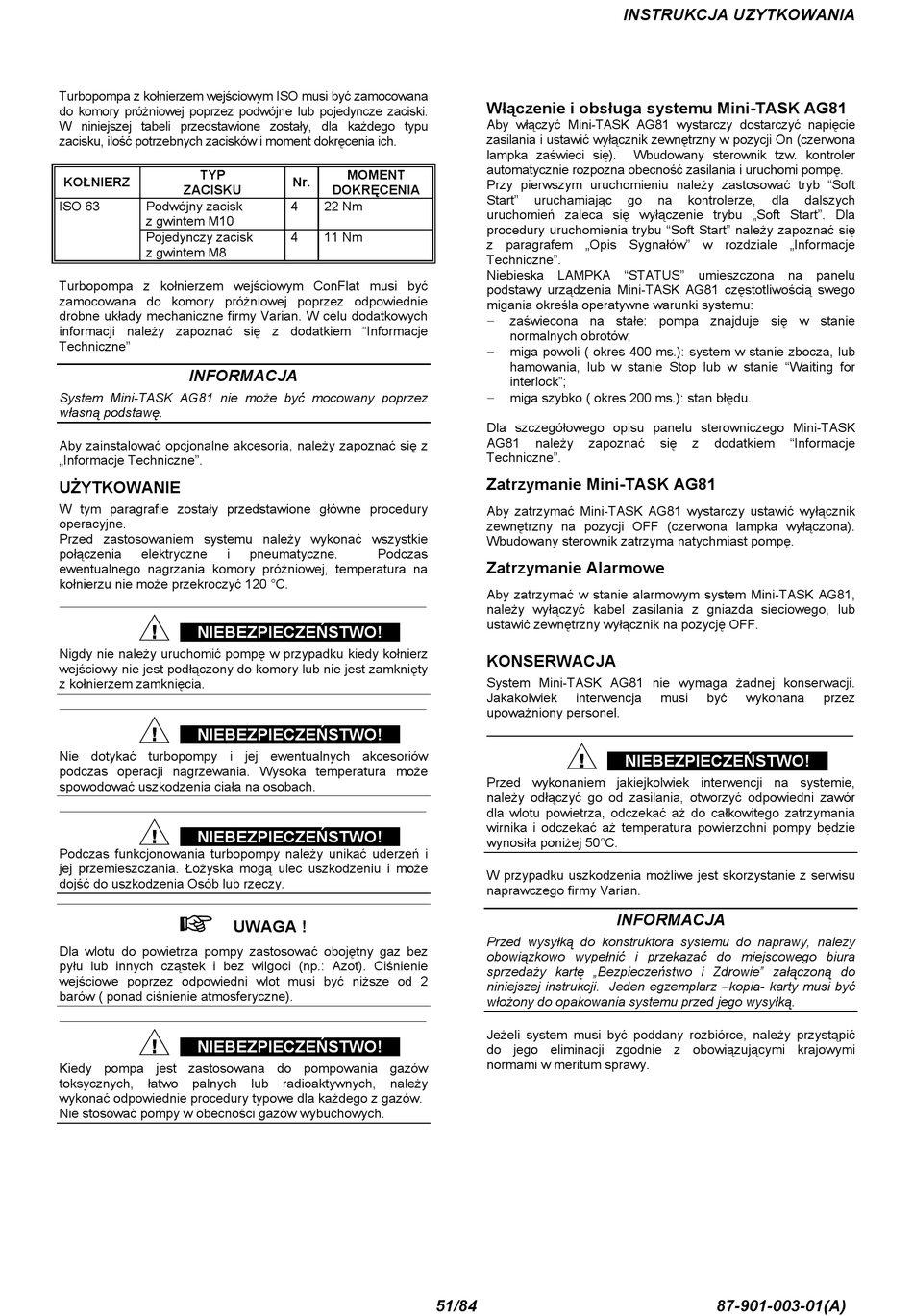

Turbopompa z kołnierzem wejściowym ISO musi być zamocowana
do komory próżniowej poprzez podwójne lub pojedyncze zaciski.
W niniejszej tabeli przedstawione zostały, dla każdego typu
zacisku, ilość potrzebnych zacisków i moment dokręcenia ich.
TYP
KOŁNIERZ
ZACISKU
ISO 63
Podwójny zacisk
z gwintem M10
Pojedynczy zacisk
z gwintem M8
Turbopompa z kołnierzem wejściowym ConFlat musi być
zamocowana do komory próżniowej poprzez odpowiednie
drobne układy mechaniczne firmy Varian. W celu dodatkowych
informacji należy zapoznać się z dodatkiem "Informacje
Techniczne"
INFORMACJA
System Mini-TASK AG81 nie może być mocowany poprzez
własną podstawę.
Aby zainstalować opcjonalne akcesoria, należy zapoznać się z
„Informacje Techniczne".
UŻYTKOWANIE
W tym paragrafie zostały przedstawione główne procedury
operacyjne.
Przed zastosowaniem systemu należy wykonać wszystkie
połączenia
elektryczne
i
ewentualnego nagrzania komory próżniowej, temperatura na
kołnierzu nie może przekroczyć 120 °C.
NIEBEZPIECZEŃSTWO!
Nigdy nie należy uruchomić pompę w przypadku kiedy kołnierz
wejściowy nie jest podłączony do komory lub nie jest zamknięty
z kołnierzem zamknięcia.
NIEBEZPIECZEŃSTWO!
Nie dotykać turbopompy i jej ewentualnych akcesoriów
podczas operacji nagrzewania. Wysoka temperatura może
spowodować uszkodzenia ciała na osobach.
NIEBEZPIECZEŃSTWO!
Podczas funkcjonowania turbopompy należy unikać uderzeń i
jej przemieszczania. Łożyska mogą ulec uszkodzeniu i może
dojść do uszkodzenia Osób lub rzeczy.
!
Dla wlotu do powietrza pompy zastosować obojętny gaz bez
pyłu lub innych cząstek i bez wilgoci (np.: Azot). Ciśnienie
wejściowe poprzez odpowiedni wlot musi być niższe od 2
barów ( ponad ciśnienie atmosferyczne).
NIEBEZPIECZEŃSTWO!
Kiedy pompa jest zastosowana do pompowania gazów
toksycznych,
łatwo
palnych
wykonać odpowiednie procedury typowe dla każdego z gazów.
Nie stosować pompy w obecności gazów wybuchowych.
MOMENT
Nr.
DOKRĘCENIA
4
22 Nm
4
11 Nm
pneumatyczne.
Podczas
UWAGA !
lub
radioaktywnych,
należy
Włączenie i obsługa systemu Mini-TASK AG81
Aby włączyć Mini-TASK AG81 wystarczy dostarczyć napięcie
zasilania i ustawić wyłącznik zewnętrzny w pozycji On (czerwona
lampka zaświeci się).
automatycznie rozpozna obecność zasilania i uruchomi pompę.
Przy pierwszym uruchomieniu należy zastosować tryb "Soft
Start"
uruchamiając
uruchomień zaleca się wyłączenie trybu „Soft Start". Dla
procedury uruchomienia trybu "Soft Start" należy zapoznać się
z paragrafem „Opis Sygnałów" w rozdziale „Informacje
Techniczne".
Niebieska LAMPKA "STATUS"
podstawy urządzenia Mini-TASK AG81 częstotliwością swego
migania określa operatywne warunki systemu:
−
zaświecona na stałe: pompa znajduje się w stanie
normalnych obrotów;
−
miga powoli ( okres 400 ms.): system w stanie zbocza, lub
hamowania, lub w stanie Stop lub w stanie "Waiting for
interlock";
−
miga szybko ( okres 200 ms.): stan błędu.
Dla szczegółowego opisu panelu sterowniczego Mini-TASK
AG81
należy
zapoznać
Techniczne".
Zatrzymanie Mini-TASK AG81
Aby zatrzymać Mini-TASK AG81 wystarczy ustawić wyłącznik
zewnętrzny na pozycji OFF (czerwona lampka wyłączona).
Wbudowany sterownik zatrzyma natychmiast pompę.
Zatrzymanie Alarmowe
Aby zatrzymać w stanie alarmowym system Mini-TASK AG81,
należy wyłączyć kabel zasilania z gniazda sieciowego, lub
ustawić zewnętrzny wyłącznik na pozycję OFF.
KONSERWACJA
System Mini-TASK AG81 nie wymaga żadnej konserwacji.
Jakakolwiek
interwencja
upoważniony personel.
Przed wykonaniem jakiejkolwiek interwencji na systemie,
należy odłączyć go od zasilania, otworzyć odpowiedni zawór
dla wlotu powietrza, odczekać aż do całkowitego zatrzymania
wirnika i odczekać aż temperatura powierzchni pompy będzie
wynosiła poniżej 50°C.
W przypadku uszkodzenia możliwe jest skorzystanie z serwisu
naprawczego firmy Varian.
Przed wysyłką do konstruktora systemu do naprawy, należy
obowiązkowo wypełnić i przekazać do miejscowego biura
sprzedaży kartę „Bezpieczeństwo i Zdrowie" załączoną do
niniejszej instrukcji. Jeden egzemplarz –kopia- karty musi być
włożony do opakowania systemu przed jego wysyłką.
Jeżeli system musi być poddany rozbiórce, należy przystąpić
do jego eliminacji zgodnie z obowiązującymi krajowymi
normami w meritum sprawy.
51/84
INSTRUKCJA UZYTKOWANIA
Wbudowany sterownik tzw. kontroler
go
na
kontrolerze,
dla
umieszczona na panelu
się
z
dodatkiem
musi
być
wykonana
NIEBEZPIECZEŃSTWO!
INFORMACJA
87-901-003-01(A)
dalszych
"Informacje
przez
