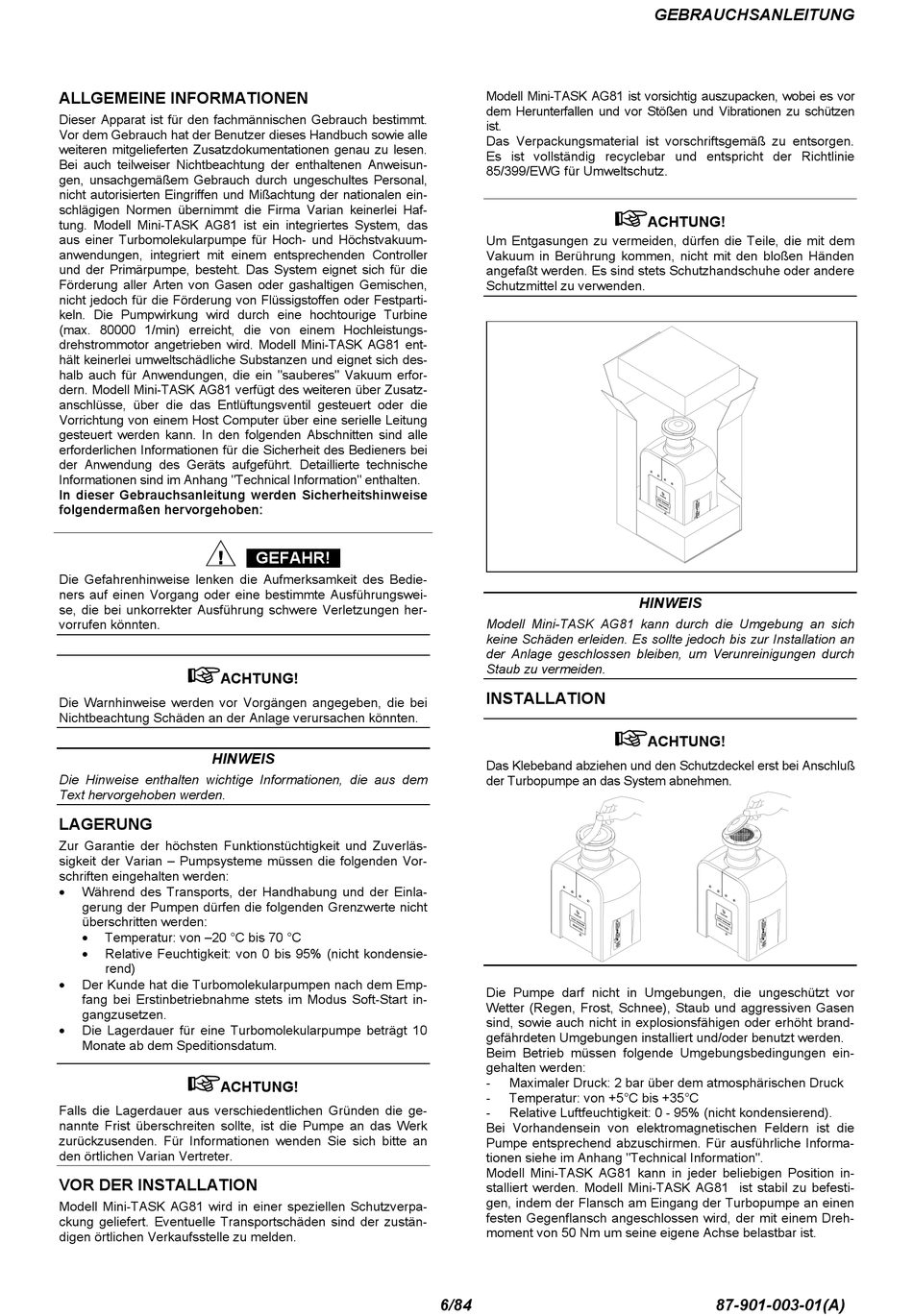

ALLGEMEINE INFORMATIONEN
Dieser Apparat ist für den fachmännischen Gebrauch bestimmt.
Vor dem Gebrauch hat der Benutzer dieses Handbuch sowie alle
weiteren mitgelieferten Zusatzdokumentationen genau zu lesen.
Bei auch teilweiser Nichtbeachtung der enthaltenen Anweisun-
gen, unsachgemäßem Gebrauch durch ungeschultes Personal,
nicht autorisierten Eingriffen und Mißachtung der nationalen ein-
schlägigen Normen übernimmt die Firma Varian keinerlei Haf-
tung. Modell Mini-TASK AG81 ist ein integriertes System, das
aus einer Turbomolekularpumpe für Hoch- und Höchstvakuum-
anwendungen, integriert mit einem entsprechenden Controller
und der Primärpumpe, besteht. Das System eignet sich für die
Förderung aller Arten von Gasen oder gashaltigen Gemischen,
nicht jedoch für die Förderung von Flüssigstoffen oder Festparti-
keln. Die Pumpwirkung wird durch eine hochtourige Turbine
(max. 80000 1/min) erreicht, die von einem Hochleistungs-
drehstrommotor angetrieben wird. Modell Mini-TASK AG81 ent-
hält keinerlei umweltschädliche Substanzen und eignet sich des-
halb auch für Anwendungen, die ein "sauberes" Vakuum erfor-
dern. Modell Mini-TASK AG81 verfügt des weiteren über Zusatz-
anschlüsse, über die das Entlüftungsventil gesteuert oder die
Vorrichtung von einem Host Computer über eine serielle Leitung
gesteuert werden kann. In den folgenden Abschnitten sind alle
erforderlichen Informationen für die Sicherheit des Bedieners bei
der Anwendung des Geräts aufgeführt. Detaillierte technische
Informationen sind im Anhang "Technical Information" enthalten.
In dieser Gebrauchsanleitung werden Sicherheitshinweise
folgendermaßen hervorgehoben:
Die Gefahrenhinweise lenken die Aufmerksamkeit des Bedie-
ners auf einen Vorgang oder eine bestimmte Ausführungswei-
se, die bei unkorrekter Ausführung schwere Verletzungen her-
vorrufen könnten.
!
ACHTUNG!
Die Warnhinweise werden vor Vorgängen angegeben, die bei
Nichtbeachtung Schäden an der Anlage verursachen könnten.
HINWEIS
Die Hinweise enthalten wichtige Informationen, die aus dem
Text hervorgehoben werden.
LAGERUNG
Zur Garantie der höchsten Funktionstüchtigkeit und Zuverläs-
sigkeit der Varian – Pumpsysteme müssen die folgenden Vor-
schriften eingehalten werden:
•
Während des Transports, der Handhabung und der Einla-
gerung der Pumpen dürfen die folgenden Grenzwerte nicht
überschritten werden:
•
Temperatur: von –20 °C bis 70 °C
•
Relative Feuchtigkeit: von 0 bis 95% (nicht kondensie-
rend)
•
Der Kunde hat die Turbomolekularpumpen nach dem Emp-
fang bei Erstinbetriebnahme stets im Modus Soft-Start in-
gangzusetzen.
•
Die Lagerdauer für eine Turbomolekularpumpe beträgt 10
Monate ab dem Speditionsdatum.
!
ACHTUNG!
Falls die Lagerdauer aus verschiedentlichen Gründen die ge-
nannte Frist überschreiten sollte, ist die Pumpe an das Werk
zurückzusenden. Für Informationen wenden Sie sich bitte an
den örtlichen Varian Vertreter.
VOR DER INSTALLATION
Modell Mini-TASK AG81 wird in einer speziellen Schutzverpa-
ckung geliefert. Eventuelle Transportschäden sind der zustän-
digen örtlichen Verkaufsstelle zu melden.
GEFAHR!
Modell Mini-TASK AG81 ist vorsichtig auszupacken, wobei es vor
dem Herunterfallen und vor Stößen und Vibrationen zu schützen
ist.
Das Verpackungsmaterial ist vorschriftsgemäß zu entsorgen.
Es ist vollständig recyclebar und entspricht der Richtlinie
85/399/EWG für Umweltschutz.
Um Entgasungen zu vermeiden, dürfen die Teile, die mit dem
Vakuum in Berührung kommen, nicht mit den bloßen Händen
angefaßt werden. Es sind stets Schutzhandschuhe oder andere
Schutzmittel zu verwenden.
Modell Mini-TASK AG81 kann durch die Umgebung an sich
keine Schäden erleiden. Es sollte jedoch bis zur Installation an
der Anlage geschlossen bleiben, um Verunreinigungen durch
Staub zu vermeiden.
INSTALLATION
Das Klebeband abziehen und den Schutzdeckel erst bei Anschluß
der Turbopumpe an das System abnehmen.
Die Pumpe darf nicht in Umgebungen, die ungeschützt vor
Wetter (Regen, Frost, Schnee), Staub und aggressiven Gasen
sind, sowie auch nicht in explosionsfähigen oder erhöht brand-
gefährdeten Umgebungen installiert und/oder benutzt werden.
Beim Betrieb müssen folgende Umgebungsbedingungen ein-
gehalten werden:
-
Maximaler Druck: 2 bar über dem atmosphärischen Druck
-
Temperatur: von +5°C bis +35°C
-
Relative Luftfeuchtigkeit: 0 - 95% (nicht kondensierend).
Bei Vorhandensein von elektromagnetischen Feldern ist die
Pumpe entsprechend abzuschirmen. Für ausführliche Informa-
tionen siehe im Anhang "Technical Information".
Modell Mini-TASK AG81 kann in jeder beliebigen Position in-
stalliert werden. Modell Mini-TASK AG81 ist stabil zu befesti-
gen, indem der Flansch am Eingang der Turbopumpe an einen
festen Gegenflansch angeschlossen wird, der mit einem Dreh-
moment von 50 Nm um seine eigene Achse belastbar ist.
6/84
GEBRAUCHSANLEITUNG
!
ACHTUNG!
HINWEIS
!
ACHTUNG!
87-901-003-01(A)
