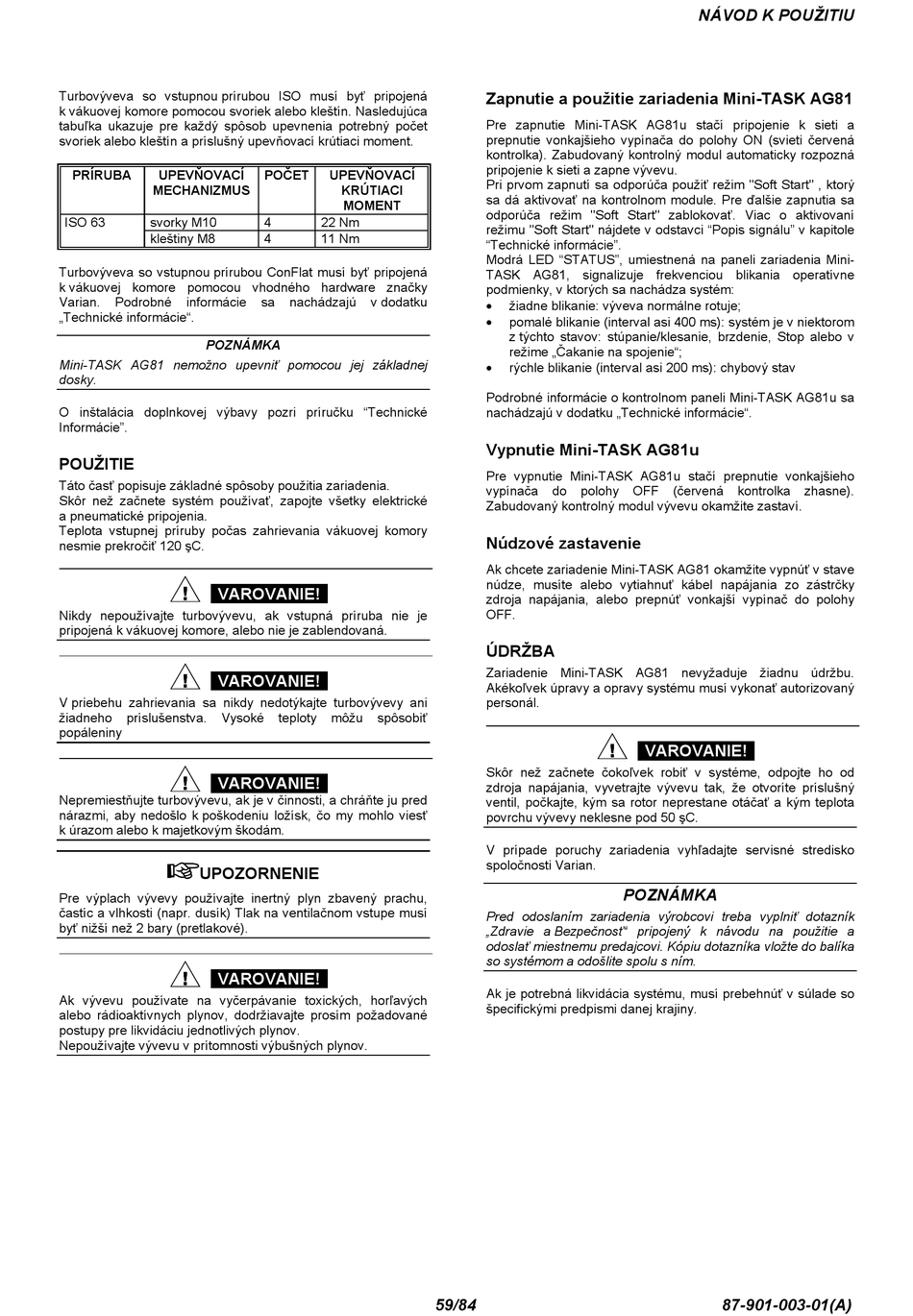

Turbovýveva so vstupnou prírubou ISO musí byť pripojená
k vákuovej komore pomocou svoriek alebo kleštín. Nasledujúca
tabuľka ukazuje pre každý spôsob upevnenia potrebný počet
svoriek alebo kleštín a príslušný upevňovací krútiaci moment.
PRÍRUBA
UPEVŇOVACÍ
MECHANIZMUS
ISO 63
svorky M10
kleštiny M8
Turbovýveva so vstupnou prírubou ConFlat musí byť pripojená
k vákuovej komore pomocou vhodného hardware značky
Varian.
Podrobné
informácie
„Technické informácie".
POZNÁMKA
Mini-TASK AG81 nemožno upevniť pomocou jej základnej
dosky.
O inštalácia doplnkovej výbavy pozri príručku "Technické
Informácie".
POUŽITIE
Táto časť popisuje základné spôsoby použitia zariadenia.
Skôr než začnete systém používať, zapojte všetky elektrické
a pneumatické pripojenia.
Teplota vstupnej príruby počas zahrievania vákuovej komory
nesmie prekročiť 120 şC.
VAROVANIE!
Nikdy nepoužívajte turbovývevu, ak vstupná príruba nie je
pripojená k vákuovej komore, alebo nie je zablendovaná.
VAROVANIE!
V priebehu zahrievania sa nikdy nedotýkajte turbovývevy ani
žiadneho
príslušenstva.
Vysoké
popáleniny
VAROVANIE!
Nepremiestňujte turbovývevu, ak je v činnosti, a chráňte ju pred
nárazmi, aby nedošlo k poškodeniu ložísk, čo my mohlo viesť
k úrazom alebo k majetkovým škodám.
!
UPOZORNENIE
Pre výplach vývevy používajte inertný plyn zbavený prachu,
častíc a vlhkosti (napr. dusík) Tlak na ventilačnom vstupe musí
byť nižší než 2 bary (pretlakové).
VAROVANIE!
Ak vývevu používate na vyčerpávanie toxických, horľavých
alebo rádioaktívnych plynov, dodržiavajte prosím požadované
postupy pre likvidáciu jednotlivých plynov.
Nepoužívajte vývevu v prítomnosti výbušných plynov.
POČET
UPEVŇOVACÍ
KRÚTIACI
MOMENT
4
22 Nm
4
11 Nm
sa
nachádzajú
v dodatku
teploty
môžu
spôsobiť
Zapnutie a použitie zariadenia Mini-TASK AG81
Pre zapnutie Mini-TASK AG81u stačí pripojenie k sieti a
prepnutie vonkajšieho vypínača do polohy ON (svieti červená
kontrolka). Zabudovaný kontrolný modul automaticky rozpozná
pripojenie k sieti a zapne vývevu.
Pri prvom zapnutí sa odporúča použiť režim "Soft Start" , ktorý
sa dá aktivovať na kontrolnom module. Pre ďalšie zapnutia sa
odporúča režim "Soft Start" zablokovať. Viac o aktivovaní
režimu "Soft Start" nájdete v odstavci "Popis signálu" v kapitole
"Technické informácie".
Modrá LED "STATUS", umiestnená na paneli zariadenia Mini-
TASK AG81, signalizuje frekvenciou blikania operatívne
podmienky, v ktorých sa nachádza systém:
•
žiadne blikanie: výveva normálne rotuje;
•
pomalé blikanie (interval asi 400 ms): systém je v niektorom
z týchto stavov: stúpanie/klesanie, brzdenie, Stop alebo v
režime „Čakanie na spojenie";
•
rýchle blikanie (interval asi 200 ms): chybový stav
Podrobné informácie o kontrolnom paneli Mini-TASK AG81u sa
nachádzajú v dodatku „Technické informácie".
Vypnutie Mini-TASK AG81u
Pre vypnutie Mini-TASK AG81u stačí prepnutie vonkajšieho
vypínača
do
polohy
Zabudovaný kontrolný modul vývevu okamžite zastaví.
Núdzové zastavenie
Ak chcete zariadenie Mini-TASK AG81 okamžite vypnúť v stave
núdze, musíte alebo vytiahnuť kábel napájania zo zástrčky
zdroja napájania, alebo prepnúť vonkajší vypínač do polohy
OFF.
ÚDRŽBA
Zariadenie Mini-TASK AG81 nevyžaduje žiadnu údržbu.
Akékoľvek úpravy a opravy systému musí vykonať autorizovaný
personál.
Skôr než začnete čokoľvek robiť v systéme, odpojte ho od
zdroja napájania, vyvetrajte vývevu tak, že otvoríte príslušný
ventil, počkajte, kým sa rotor neprestane otáčať a kým teplota
povrchu vývevy neklesne pod 50 şC.
V prípade poruchy zariadenia vyhľadajte servisné stredisko
spoločnosti Varian.
Pred odoslaním zariadenia výrobcovi treba vyplniť dotazník
„Zdravie a Bezpečnosť" pripojený k návodu na použitie a
odoslať miestnemu predajcovi. Kópiu dotazníka vložte do balíka
so systémom a odošlite spolu s ním.
Ak je potrebná likvidácia systému, musí prebehnúť v súlade so
špecifickými predpismi danej krajiny.
59/84
NÁVOD K POUŽITIU
OFF
(červená
kontrolka
VAROVANIE!
POZNÁMKA
87-901-003-01(A)
zhasne).
