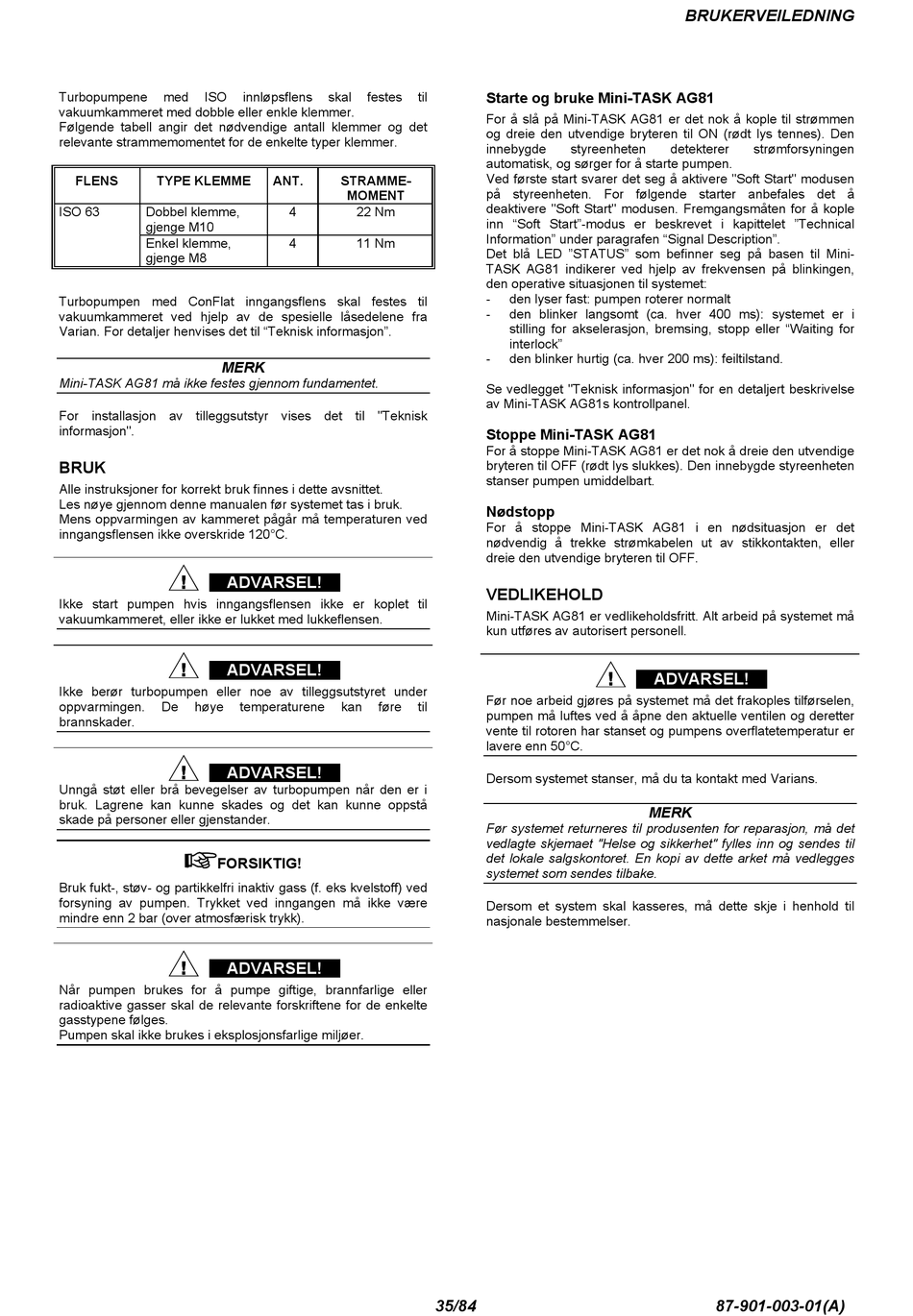

Turbopumpene
med
ISO
vakuumkammeret med dobble eller enkle klemmer.
Følgende tabell angir det nødvendige antall klemmer og det
relevante strammemomentet for de enkelte typer klemmer.
FLENS
TYPE KLEMME
ISO 63
Dobbel klemme,
gjenge M10
Enkel klemme,
gjenge M8
Turbopumpen med ConFlat inngangsflens skal festes til
vakuumkammeret ved hjelp av de spesielle låsedelene fra
Varian. For detaljer henvises det til "Teknisk informasjon".
MERK
Mini-TASK AG81 må ikke festes gjennom fundamentet.
For installasjon av tilleggsutstyr vises det til "Teknisk
informasjon".
BRUK
Alle instruksjoner for korrekt bruk finnes i dette avsnittet.
Les nøye gjennom denne manualen før systemet tas i bruk.
Mens oppvarmingen av kammeret pågår må temperaturen ved
inngangsflensen ikke overskride 120°C.
ADVARSEL!
Ikke start pumpen hvis inngangsflensen ikke er koplet til
vakuumkammeret, eller ikke er lukket med lukkeflensen.
ADVARSEL!
Ikke berør turbopumpen eller noe av tilleggsutstyret under
oppvarmingen.
De
høye
brannskader.
ADVARSEL!
Unngå støt eller brå bevegelser av turbopumpen når den er i
bruk. Lagrene kan kunne skades og det kan kunne oppstå
skade på personer eller gjenstander.
!
FORSIKTIG!
Bruk fukt-, støv- og partikkelfri inaktiv gass (f. eks kvelstoff) ved
forsyning av pumpen. Trykket ved inngangen må ikke være
mindre enn 2 bar (over atmosfærisk trykk).
ADVARSEL!
Når pumpen brukes for å pumpe giftige, brannfarlige eller
radioaktive gasser skal de relevante forskriftene for de enkelte
gasstypene følges.
Pumpen skal ikke brukes i eksplosjonsfarlige miljøer.
innløpsflens
skal
festes
ANT.
STRAMME-
MOMENT
4
22 Nm
4
11 Nm
temperaturene
kan
føre
til
Starte og bruke Mini-TASK AG81
For å slå på Mini-TASK AG81 er det nok å kople til strømmen
og dreie den utvendige bryteren til ON (rødt lys tennes). Den
innebygde
styreenheten
automatisk, og sørger for å starte pumpen.
Ved første start svarer det seg å aktivere "Soft Start" modusen
på styreenheten. For følgende starter anbefales det å
deaktivere "Soft Start" modusen. Fremgangsmåten for å kople
inn "Soft Start"-modus er beskrevet i kapittelet "Technical
Information" under paragrafen "Signal Description".
Det blå LED "STATUS" som befinner seg på basen til Mini-
TASK AG81 indikerer ved hjelp av frekvensen på blinkingen,
den operative situasjonen til systemet:
-
den lyser fast: pumpen roterer normalt
-
den blinker langsomt (ca. hver 400 ms): systemet er i
stilling for akselerasjon, bremsing, stopp eller "Waiting for
interlock"
-
den blinker hurtig (ca. hver 200 ms): feiltilstand.
Se vedlegget "Teknisk informasjon" for en detaljert beskrivelse
av Mini-TASK AG81s kontrollpanel.
Stoppe Mini-TASK AG81
For å stoppe Mini-TASK AG81 er det nok å dreie den utvendige
bryteren til OFF (rødt lys slukkes). Den innebygde styreenheten
stanser pumpen umiddelbart.
Nødstopp
For å stoppe Mini-TASK AG81 i en nødsituasjon er det
nødvendig å trekke strømkabelen ut av stikkontakten, eller
dreie den utvendige bryteren til OFF.
VEDLIKEHOLD
Mini-TASK AG81 er vedlikeholdsfritt. Alt arbeid på systemet må
kun utføres av autorisert personell.
Før noe arbeid gjøres på systemet må det frakoples tilførselen,
til
pumpen må luftes ved å åpne den aktuelle ventilen og deretter
vente til rotoren har stanset og pumpens overflatetemperatur er
lavere enn 50°C.
Dersom systemet stanser, må du ta kontakt med Varians.
Før systemet returneres til produsenten for reparasjon, må det
vedlagte skjemaet "Helse og sikkerhet" fylles inn og sendes til
det lokale salgskontoret. En kopi av dette arket må vedlegges
systemet som sendes tilbake.
Dersom et system skal kasseres, må dette skje i henhold til
nasjonale bestemmelser.
35/84
BRUKERVEILEDNING
detekterer
strømforsyningen
ADVARSEL!
MERK
87-901-003-01(A)
