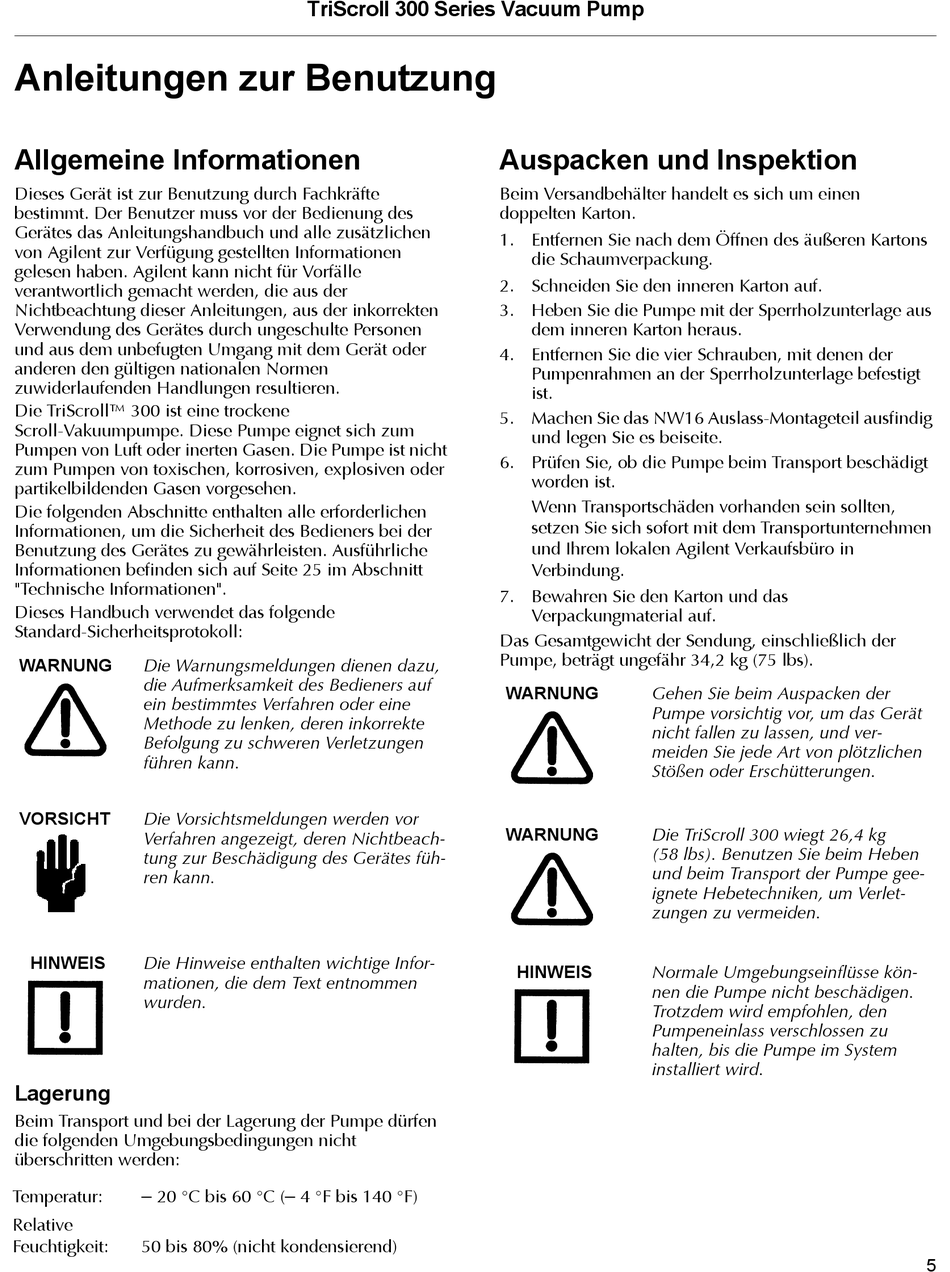

Anleitungen zur Benutzung
Allgemeine Informationen
Dieses Gerät ist zur Benutzung durch Fachkräfte
bestimmt. Der Benutzer muss vor der Bedienung des
Gerätes das Anleitungshandbuch und alle zusätzlichen
von Agilent zur Verfügung gestellten Informationen
gelesen haben. Agilent kann nicht für Vorfälle
verantwortlich gemacht werden, die aus der
Nichtbeachtung dieser Anleitungen, aus der inkorrekten
Verwendung des Gerätes durch ungeschulte Personen
und aus dem unbefugten Umgang mit dem Gerät oder
anderen den gültigen nationalen Normen
zuwiderlaufenden Handlungen resultieren.
Die TriScroll™ 300 ist eine trockene
Scroll-Vakuumpumpe. Diese Pumpe eignet sich zum
Pumpen von Luft oder inerten Gasen. Die Pumpe ist nicht
zum Pumpen von toxischen, korrosiven, explosiven oder
partikelbildenden Gasen vorgesehen.
Die folgenden Abschnitte enthalten alle erforderlichen
Informationen, um die Sicherheit des Bedieners bei der
Benutzung des Gerätes zu gewährleisten. Ausführliche
Informationen befinden sich auf Seite 25 im Abschnitt
"Technische Informationen".
Dieses Handbuch verwendet das folgende
Standard-Sicherheitsprotokoll:
WARNUNG
Die Warnungsmeldungen dienen dazu,
die Aufmerksamkeit des Bedieners auf
ein bestimmtes Verfahren oder eine
Methode zu lenken, deren inkorrekte
Befolgung zu schweren Verletzungen
führen kann.
VORSICHT
Die Vorsichtsmeldungen werden vor
Verfahren angezeigt, deren Nichtbeach-
tung zur Beschädigung des Gerätes füh-
ren kann.
HINWEIS
Die Hinweise enthalten wichtige Infor-
mationen, die dem Text entnommen
wurden.
Lagerung
Beim Transport und bei der Lagerung der Pumpe dürfen
die folgenden Umgebungsbedingungen nicht
überschritten werden:
Temperatur:
20 °C bis 60 °C (
Relative
Feuchtigkeit:
50 bis 80% (nicht kondensierend)
TriScroll 300 Series Vacuum Pump
4 °F bis 140 °F)
Auspacken und Inspektion
Beim Versandbehälter handelt es sich um einen
doppelten Karton.
1. Entfernen Sie nach dem Öffnen des äußeren Kartons
die Schaumverpackung.
2. Schneiden Sie den inneren Karton auf.
3. Heben Sie die Pumpe mit der Sperrholzunterlage aus
dem inneren Karton heraus.
4. Entfernen Sie die vier Schrauben, mit denen der
Pumpenrahmen an der Sperrholzunterlage befestigt
ist.
5. Machen Sie das NW16 Auslass-Montageteil ausfindig
und legen Sie es beiseite.
6. Prüfen Sie, ob die Pumpe beim Transport beschädigt
worden ist.
Wenn Transportschäden vorhanden sein sollten,
setzen Sie sich sofort mit dem Transportunternehmen
und Ihrem lokalen Agilent Verkaufsbüro in
Verbindung.
7. Bewahren Sie den Karton und das
Verpackungmaterial auf.
Das Gesamtgewicht der Sendung, einschließlich der
Pumpe, beträgt ungefähr 34,2 kg (75 lbs).
WARNUNG
Gehen Sie beim Auspacken der
Pumpe vorsichtig vor, um das Gerät
nicht fallen zu lassen, und ver-
meiden Sie jede Art von plötzlichen
Stößen oder Erschütterungen.
WARNUNG
Die TriScroll 300 wiegt 26,4 kg
(58 lbs). Benutzen Sie beim Heben
und beim Transport der Pumpe gee-
ignete Hebetechniken, um Verlet-
zungen zu vermeiden.
HINWEIS
Normale Umgebungseinflüsse kön-
nen die Pumpe nicht beschädigen.
Trotzdem wird empfohlen, den
Pumpeneinlass verschlossen zu
halten, bis die Pumpe im System
installiert wird.
5
