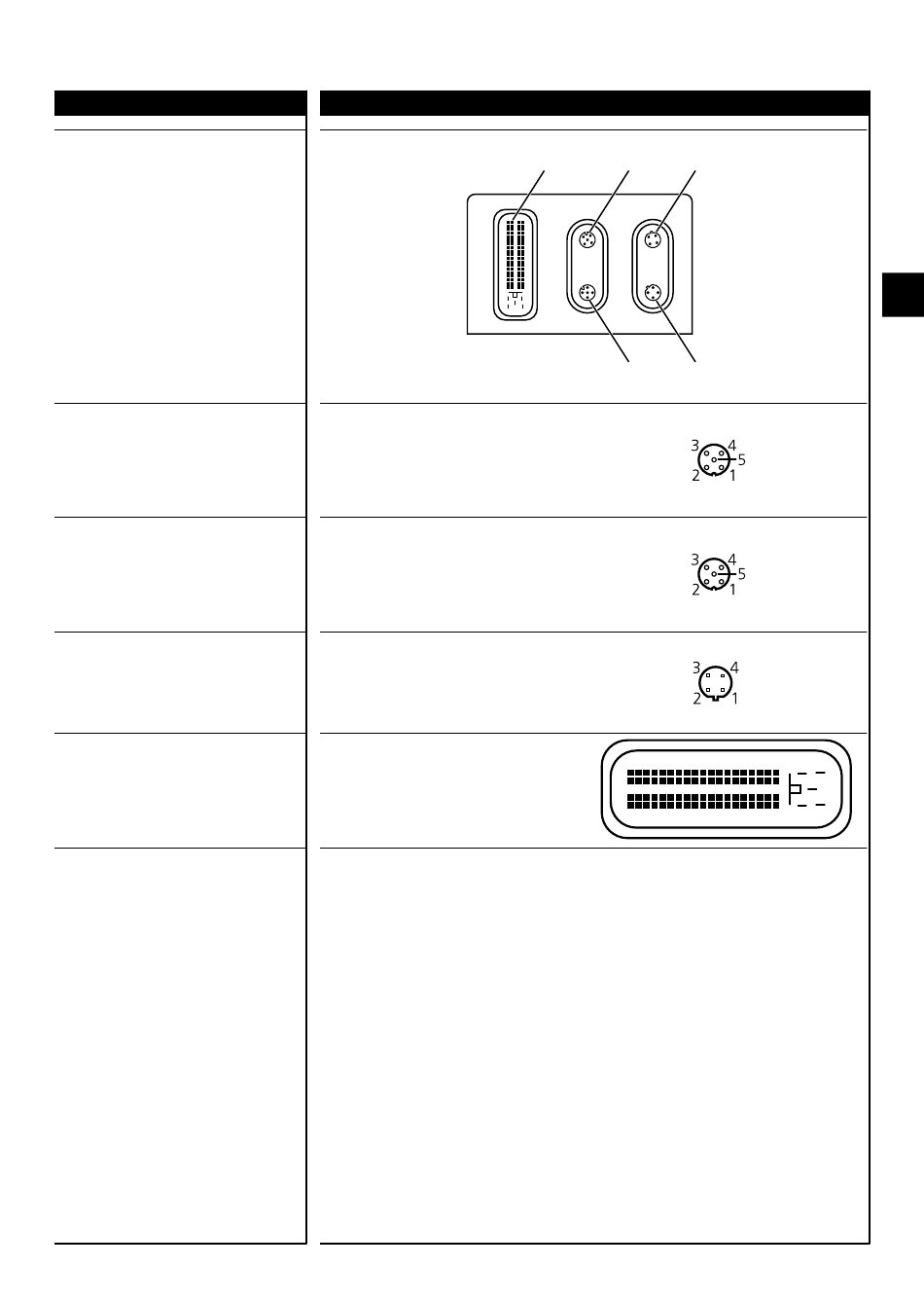

8.2.5 Steckverbindungen
CR711S
Steckverbindungen
CAN0
CAN1 + RS-232
ETH0 / ETH1
ST A
ifm electronic gmbh ● Friedrichstraße 1 ● 45128 Essen
M12-Buchse, 5-polig, A-codiert
1: nicht belegt
2: nicht belegt
3: GND_COM
4: CAN0_H
5: CAN0_L
M12-Buchse, 5-polig, A-codiert
1: RS-232_TxD
2: RS-232_RxD
3: GND_COM
P_MZ_e100_0093
4: CAN1_H
5: CAN1_L
M12-Buchse, 4-polig, D-codiert
1: TxD+
2: RxD+
3: TxD-
4: RxD-
AMP, 81-polig, A-codiert
1-81: siehe Anschlussbelegung
ST A
Technische Änderungen behalten wir uns ohne Ankündigung vor!
Technische Daten
ST A CAN0 ETH0
CAN1 + ETH1
RS-232
63
44
25
6
DE
Original S
Scale: 1:
EPS Source
Product Scale
Frame Size: 8
81 2 1
62
3
43
24 5 4
EPS Sou
Product
Frame S
CR711S / Seite 11 19�06�2019
