6.5 Führung der Versorgungs- und Signalleitungen
sensor
sensor
sensor

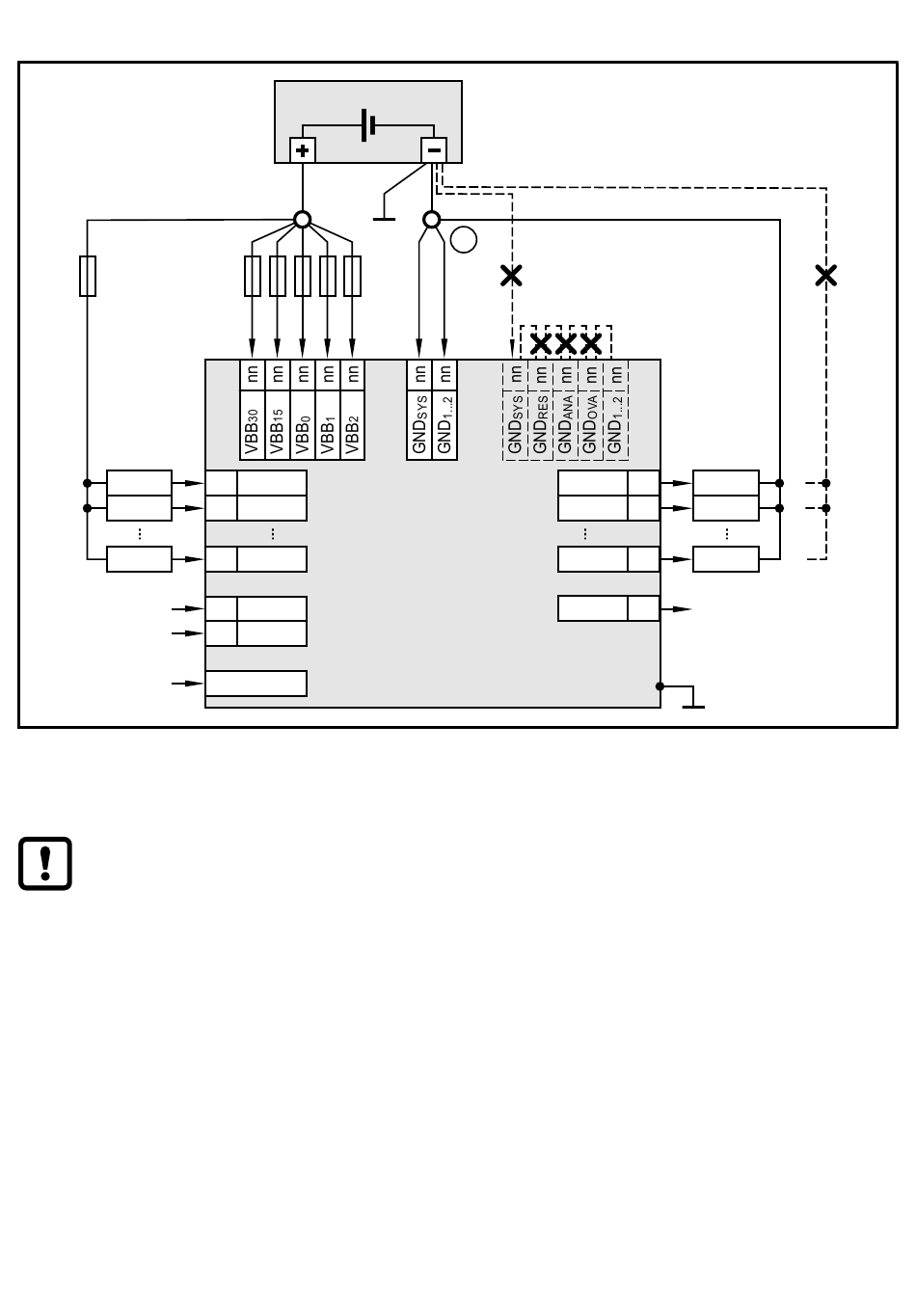

Anschluss der Versorgungs- und Signalleitungen (X = unzulässig), Beispiel CR711S
1: GND-Sternpunkt
Das Brücken von Anschlüssen in Anschlusssteckern ist unzulässig�
RESET-COM ist ein Service-Eingang (siehe Programmierhandbuch)�
► Für den Betrieb der Steuerung RESET-COM mit dem GND-Sternpunkt ①
verbinden�
